O acoplamento é composto principalmente por um meio acoplamento feito de liga de alumínio e um único diafragma no meio. O material da liga de alumí...

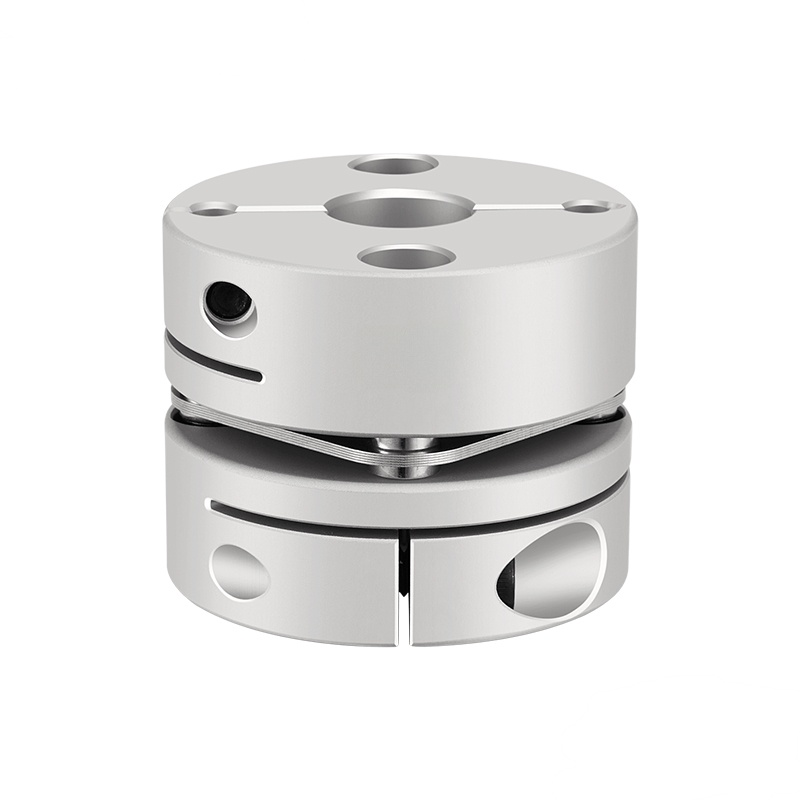

O acoplamento de diafragma único em liga de alumínio é um dispositivo de transmissão mecânica de precisão que utiliza a deformação elástica do diaf...

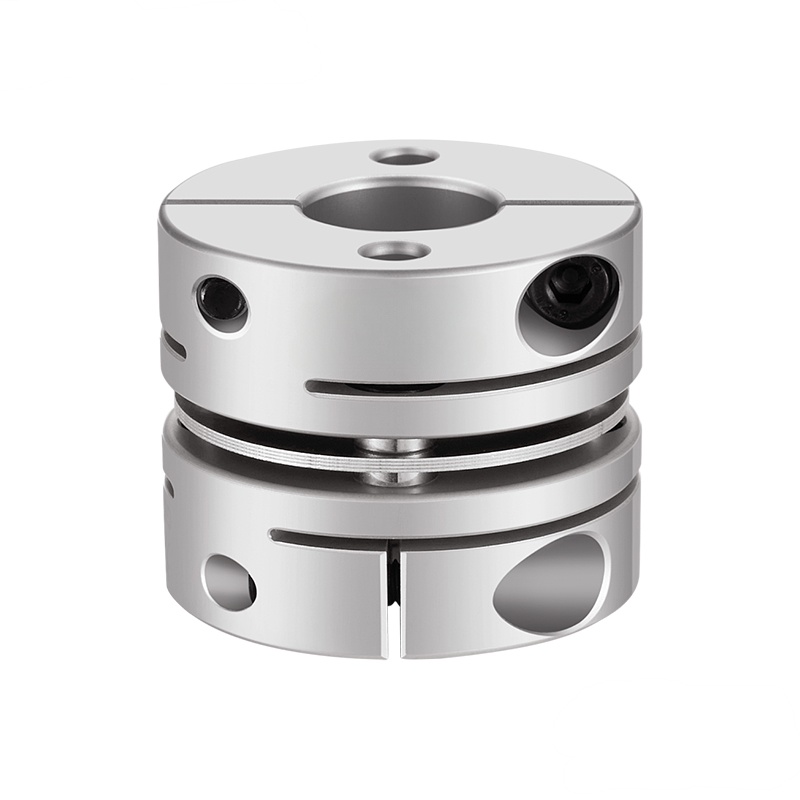

O acoplamento redondo de diafragma único em liga de alumínio é um componente chave no campo da transmissão de precisão. É composto principalmente p...

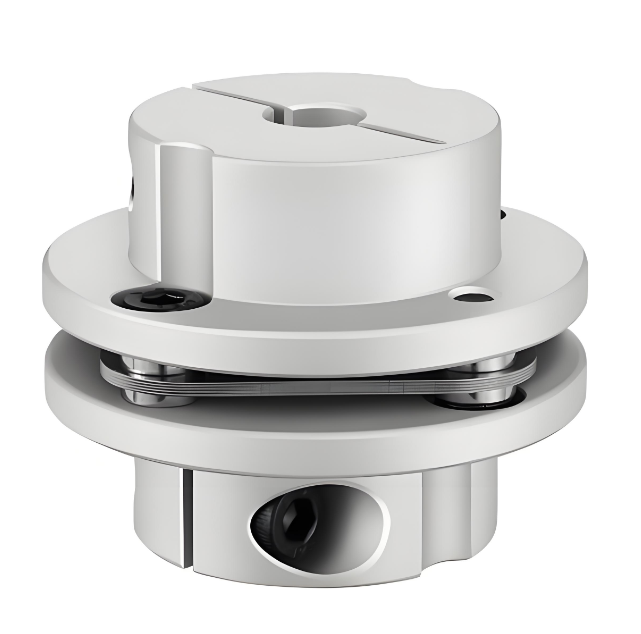

O acoplamento de diafragma único escalonado em liga de alumínio é um componente mecânico avançado projetado para necessidades de transmissão de alt...

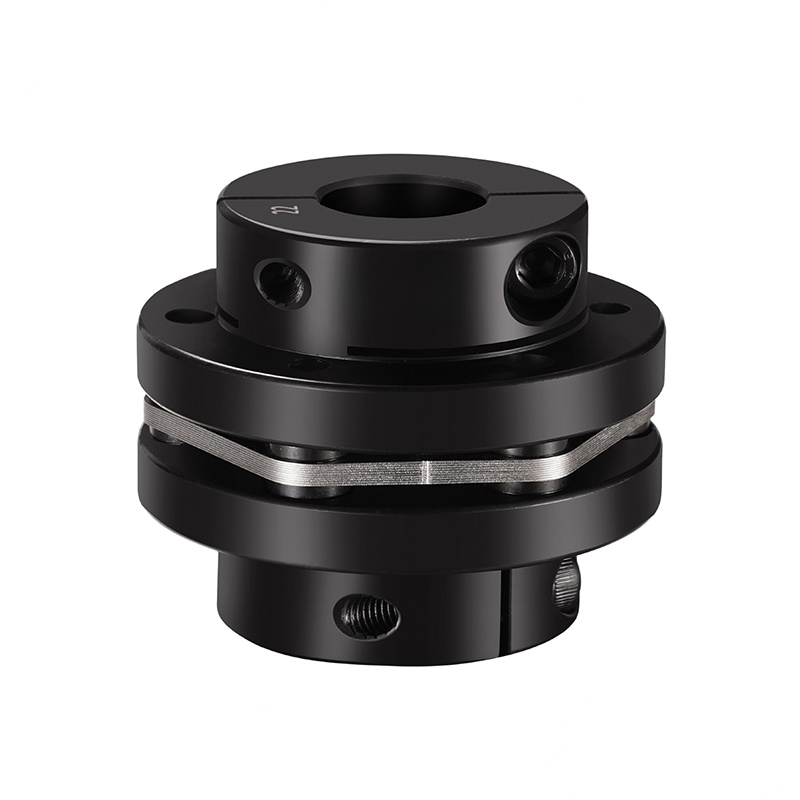

Este acoplamento de diafragma único escalonado em aço 45# é feito de aço 45 como material principal, com excelente resistência e tenacidade. O meio...

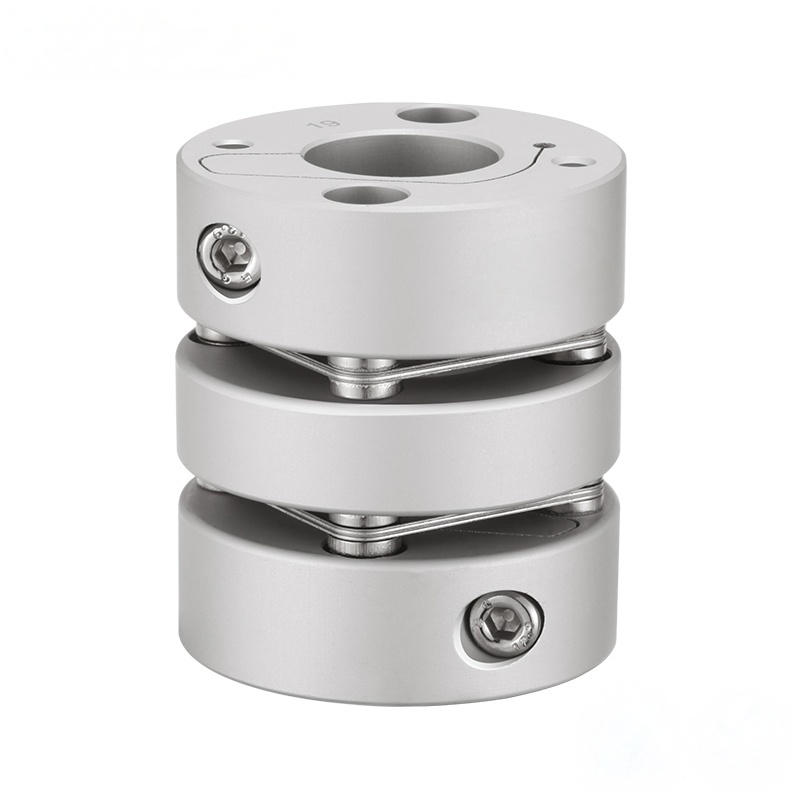

O acoplamento interno de diafragma duplo em liga de alumínio é um componente de transmissão mecânica com excelente desempenho e design sofisticado....

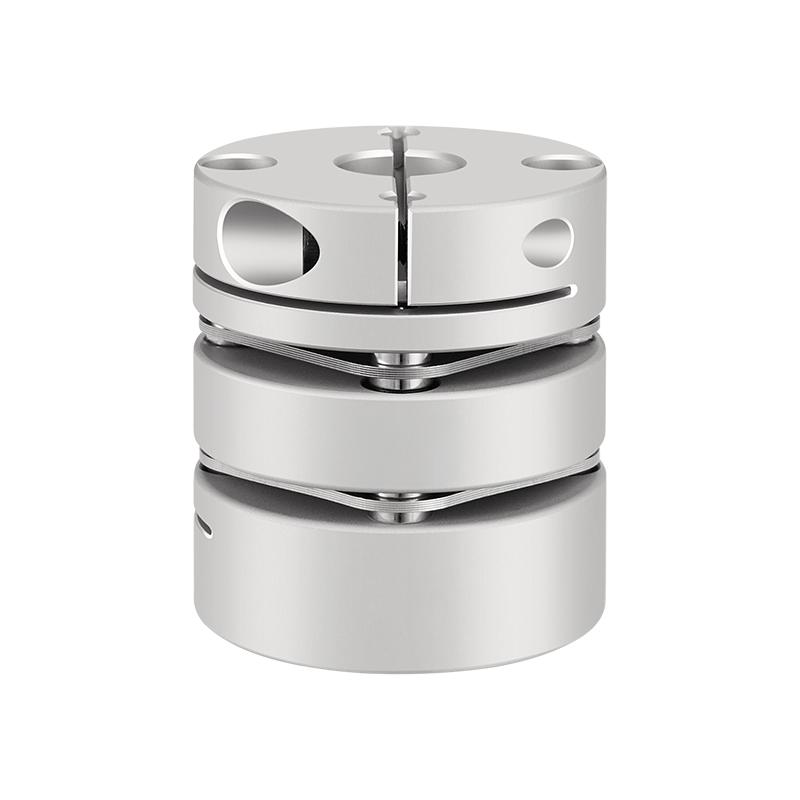

Nosso acoplamento de diafragma duplo em liga de alumínio é um excelente produto projetado para ambientes agressivos e requisitos de transmissão de ...
Este acoplamento de diafragma único escalonado em aço 45# é feito de aço 45 como material principal, com excelente resistência e tenacidade. O meio...

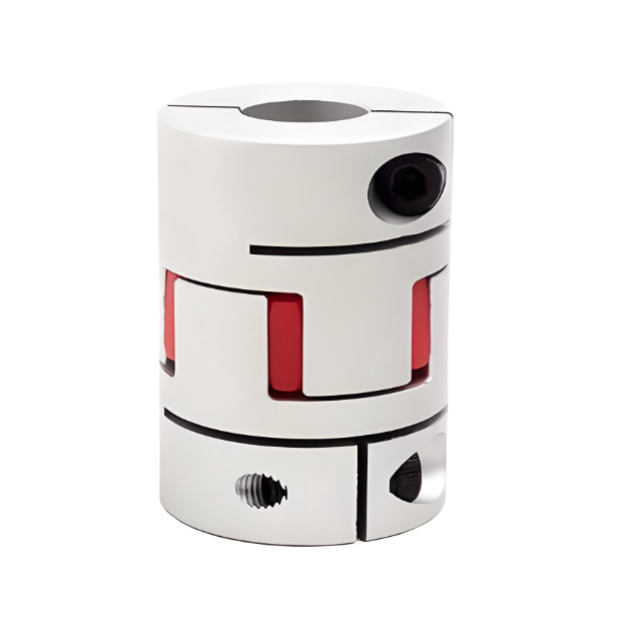

O acoplamento de eixo flexível RSK Jaw/Spider é um produto de transmissão que combina tecnologia inovadora e excelente acabamento. Seu corpo princi...

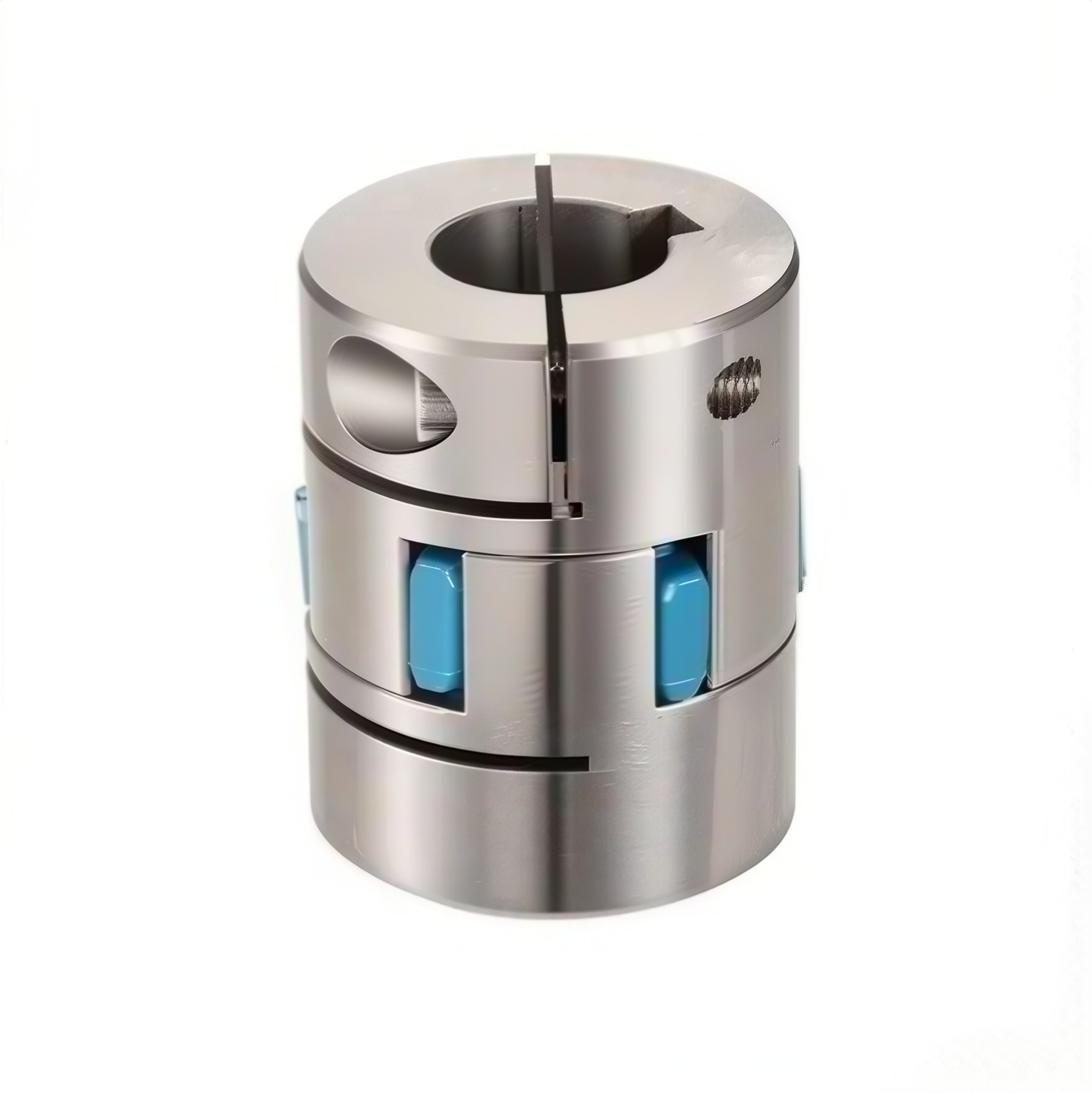

Este tipo de fixação de acoplamento em flor de ameixa em aço inoxidável foi projetado para cenários de transmissão de energia de alta precisão e al...

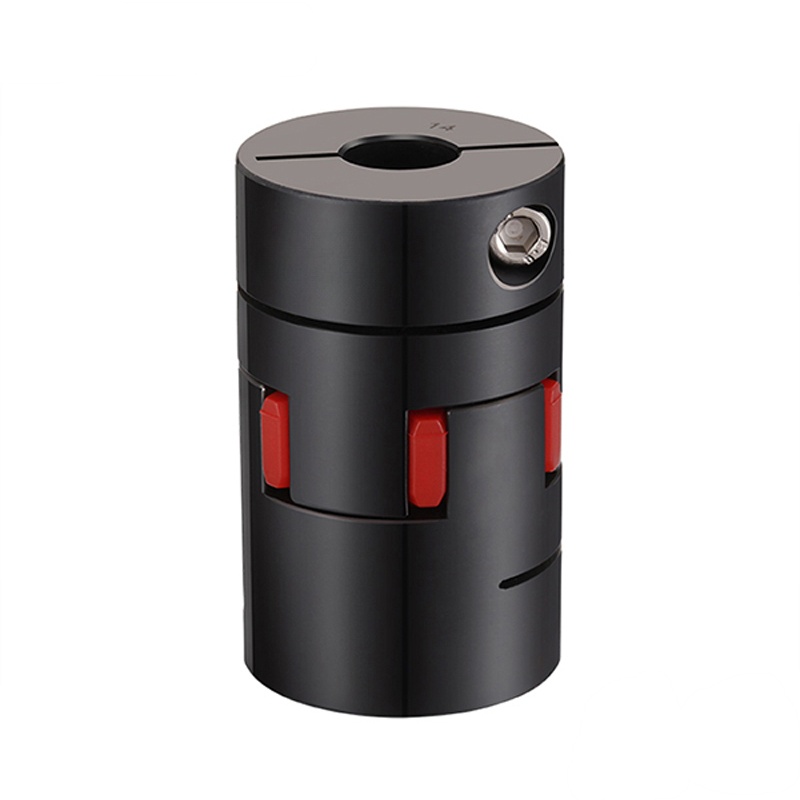

O acoplamento de mandíbula de aço RSK 45# é a escolha ideal para transmissão eficiente. Consiste em duas garras metálicas de aço 45 e um elastômero...

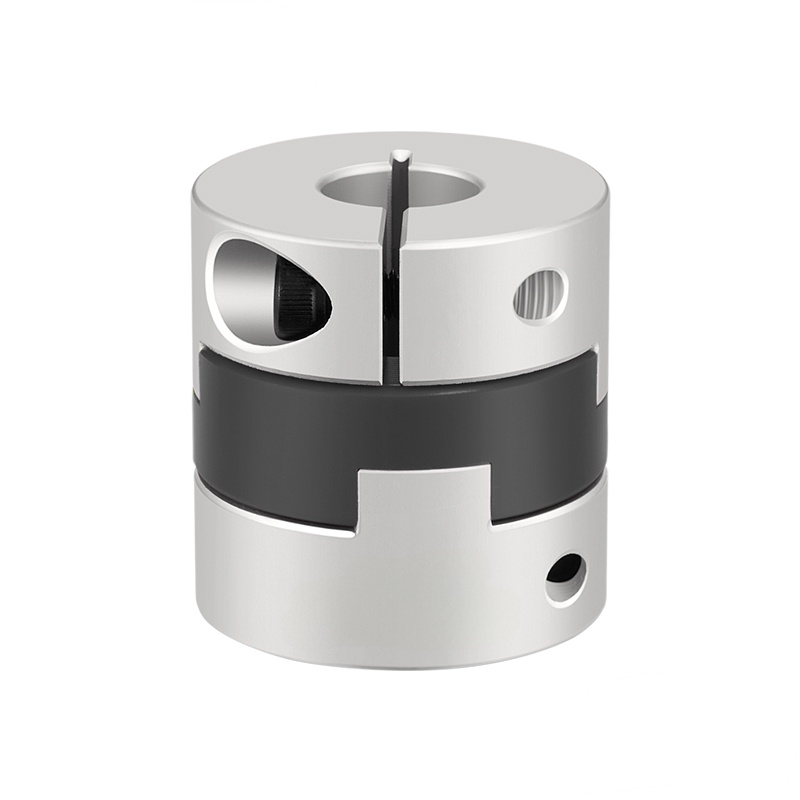

Este acoplamento oldham de liga de alumínio de alta precisão foi projetado para cenários com requisitos rigorosos de precisão de transmissão e comp...
Um servoacoplamento conecta um servo motor a um componente da máquina, transmitindo torque com alta precisão, folga zero e rigidez torcional, ao mesmo tempo que compensa o desalinhamento do eixo, crucial para uma automação precisa (robótica, CNC), garantindo controle de movimento suave e confiável em sistemas dinâmicos e de alta velocidade. Os principais tipos incluem acoplamentos de fole metálico, disco e elastômero, cada um oferecendo benefícios exclusivos, como extrema rigidez ou amortecimento, projetados para minimizar a inércia e a vibração para um desempenho ideal do sistema.
Funções e propriedades principais
Transmissão de torque: conecta o motor a uma peça acionada (como um parafuso esférico ou engrenagem) para transferir potência rotacional.
Zero-Backlash: Elimina a folga na conexão, garantindo uma tradução precisa do comando para o movimento, vital para alta precisão.
Rigidez torcional: Resiste à torção, mantendo a precisão e a resposta em sistemas dinâmicos.
Compensação de desalinhamento: Acomoda leves deslocamentos angulares, paralelos ou axiais do eixo sem danificar os componentes.
Baixo momento de inércia: O design leve permite aceleração e desaceleração rápidas em aplicações de alta velocidade.
Tipos e exemplos comuns
Acoplamentos de fole: Use foles de metal finos e flexíveis para alta rigidez torcional e folga zero, ideais para acionamentos de precisão.
Acoplamentos de disco: transmitem torque por meio de discos de metal finos, oferecendo alta rigidez com baixa inércia, mas podem ser delicados.
Acoplamentos de elastômero/aranha: Use um elemento flexível de poliuretano (aranha) para amortecer vibrações e lidar com desalinhamentos, oferecendo uma alternativa econômica.
Acoplamentos Oldham: Apresentam um disco deslizante central, proporcionando folga zero e acomodando desalinhamento paralelo significativo, frequentemente usado em sistemas de passo.
Onde eles são usados
Robótica e automação: para posicionamento preciso e movimento suave.
Máquinas-ferramentas (CNC): em unidades de alimentação altamente dinâmicas.
Fabricação de semicondutores: para posicionamento exato de componentes.
Máquinas de embalagem: para movimentos precisos e repetíveis.
Quando um eixo cardan começa a vibrar ou a temperatura do rolamento sobe inesperadamente, a primeira área a examinar é o alinhamento. Em muitos relatórios de serviço de campo, a causa raiz não é um componente defei...
LEIA MAISUm transportador de 132 kW em uma área de mineração passou por três acoplamentos em uma estação operacional. Cada substituição tinha o mesmo tamanho de catálogo e cada uma falhou nos dentes do cubo. A culpa não foi...
LEIA MAISQuando uma transmissão de transportador começa a zumbir em vez de fazer barulho, ou uma caixa de engrenagens de bomba transporta uma carga pesada sem problemas de vibração, a caixa de engrenagens helicoidal geralme...
LEIA MAISUma transmissão por corrente é um sistema de transmissão de força de engate positivo que transfere energia mecânica entre eixos giratórios por meio do engrenamento de uma corrente com rodas dentadas chamadas rodas ...
LEIA MAISServoacoplamentos são componentes mecânicos essenciais usados para conectar servomotores com elementos acionados, como parafusos de esferas, parafusos de avanço, caixas de engrenagens ou mesas rotativas. Em máquinas de automação e precisão, os acoplamentos de servomotores desempenham um papel direto na conversão de comandos de controle em movimentos mecânicos precisos. Seu design se concentra em folga zero, alta rigidez torcional e baixa inércia para suportar resposta rápida e posicionamento estável.
À medida que os sistemas de automação continuam a operar em velocidades mais altas com requisitos de precisão mais rígidos, o desempenho do servoacoplamento afeta cada vez mais a eficiência geral do sistema, a repetibilidade e a vida útil.
Um acoplamento de servo motor transfere o torque do eixo do motor para o componente acionado enquanto mantém uma sincronização angular precisa. Qualquer movimento perdido ou atraso elástico nesta conexão pode reduzir a precisão do posicionamento, especialmente em sistemas de controle de malha fechada.
Os servoacoplamentos são, portanto, projetados para fornecer uma conexão rígida, porém flexível. Eles transmitem torque de forma eficiente enquanto compensam pequenos desalinhamentos do eixo causados por tolerâncias de instalação, expansão térmica ou deflexão estrutural.
Folga zero é um requisito definidor para servoacoplamentos. A folga introduz atraso entre a rotação do motor e o movimento acionado, o que pode levar a erros de posicionamento, vibração e instabilidade de controle.
Ao eliminar a folga mecânica através de elementos de transmissão pré-carregados ou elásticos, os acoplamentos de servomotores permitem uma resposta direta e previsível aos sinais de controle. Essa característica é essencial em máquinas CNC, juntas robóticas e equipamentos semicondutores onde a precisão em nível de mícron é necessária.
A rigidez torcional define o quanto um acoplamento torce sob carga. Em sistemas servo-acionados, a maior rigidez torcional melhora a resposta dinâmica e ajuda a manter a precisão do controle durante acelerações e desacelerações rápidas.
Diferentes projetos de servoacoplamento oferecem níveis variados de rigidez, permitindo que os engenheiros equilibrem a rigidez com o comportamento de vibração. A seleção adequada ajuda a evitar ressonância, mantendo ao mesmo tempo um movimento suave e estável em toda a faixa de velocidade operacional.
Mesmo em montagens de precisão, é difícil conseguir um alinhamento perfeito do eixo. Os servoacoplamentos são projetados para absorver desalinhamentos angulares, paralelos e axiais limitados sem transferir forças excessivas aos rolamentos do motor ou aos componentes acionados.
Essa flexibilidade controlada melhora a durabilidade do sistema, preservando a precisão e a repetibilidade do posicionamento.
A baixa inércia é outra propriedade crítica dos acoplamentos de servomotores. A construção leve reduz a carga refletida no motor, permitindo acelerações, desacelerações e mudanças de direção mais rápidas.
Na automação e na robótica de alta velocidade, minimizar a massa rotacional melhora diretamente os tempos de ciclo e a eficiência energética, ao mesmo tempo que oferece suporte ao controle preciso sob condições dinâmicas.
Diferentes aplicações de servo requerem diferentes características de acoplamento. Vários tipos de servoacoplamento são comumente usados com base nas necessidades de rigidez, amortecimento e desalinhamento.
Os servoacoplamentos são amplamente utilizados em indústrias que dependem de movimentos precisos e repetíveis. Seu desempenho afeta diretamente a qualidade do produto e a estabilidade do processo.
O desempenho dos servoacoplamentos depende muito da precisão da usinagem, seleção de materiais e controle de qualidade. Tolerâncias rigorosas e propriedades mecânicas consistentes são necessárias para obter folga zero e rigidez estável.
Com experiência de longo prazo em tecnologias de transmissão e acoplamento de energia, a Jiangsu Rokang Heavy Industry Technology Co., Ltd. aplica sua experiência em fabricação e engenharia de precisão para desenvolver soluções de servoacoplamento adequadas para automação de alta precisão e sistemas de controle de movimento industrial.
Servoacoplamentos e acoplamentos de servomotores são componentes fundamentais na automação de precisão. Através de folga zero, rigidez torcional controlada, compensação de desalinhamento e baixa inércia, eles permitem um controle de movimento preciso, responsivo e confiável. À medida que os sistemas de automação continuam a avançar, servoacoplamentos bem projetados continuam sendo essenciais para alcançar alto desempenho e estabilidade operacional a longo prazo.
