Acoplamentos de diafragma de alta velocidade Manufacturers

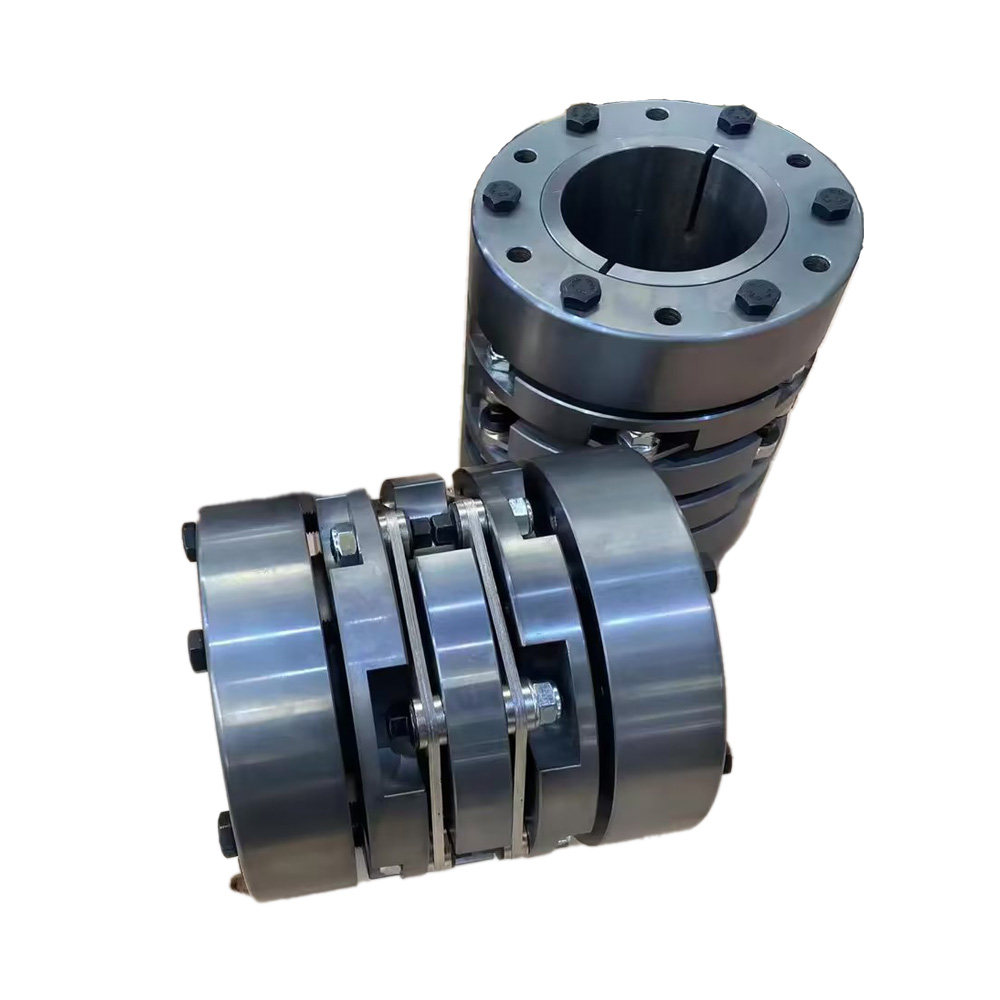

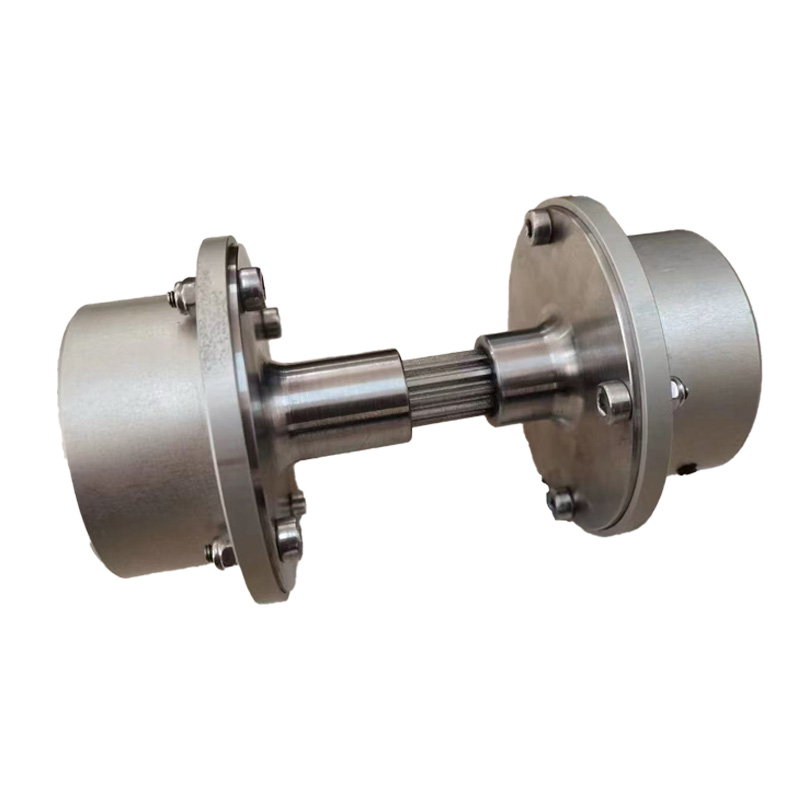

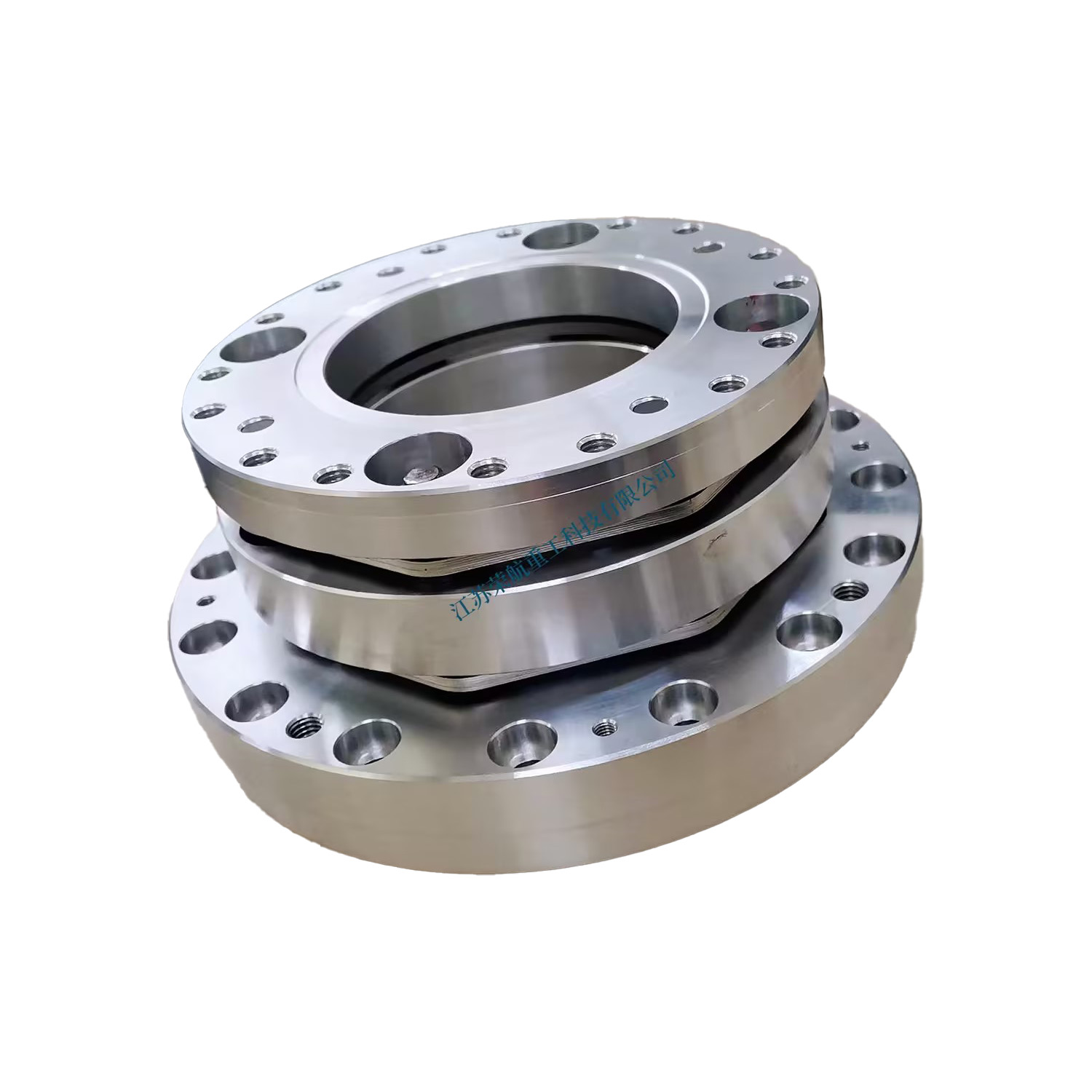

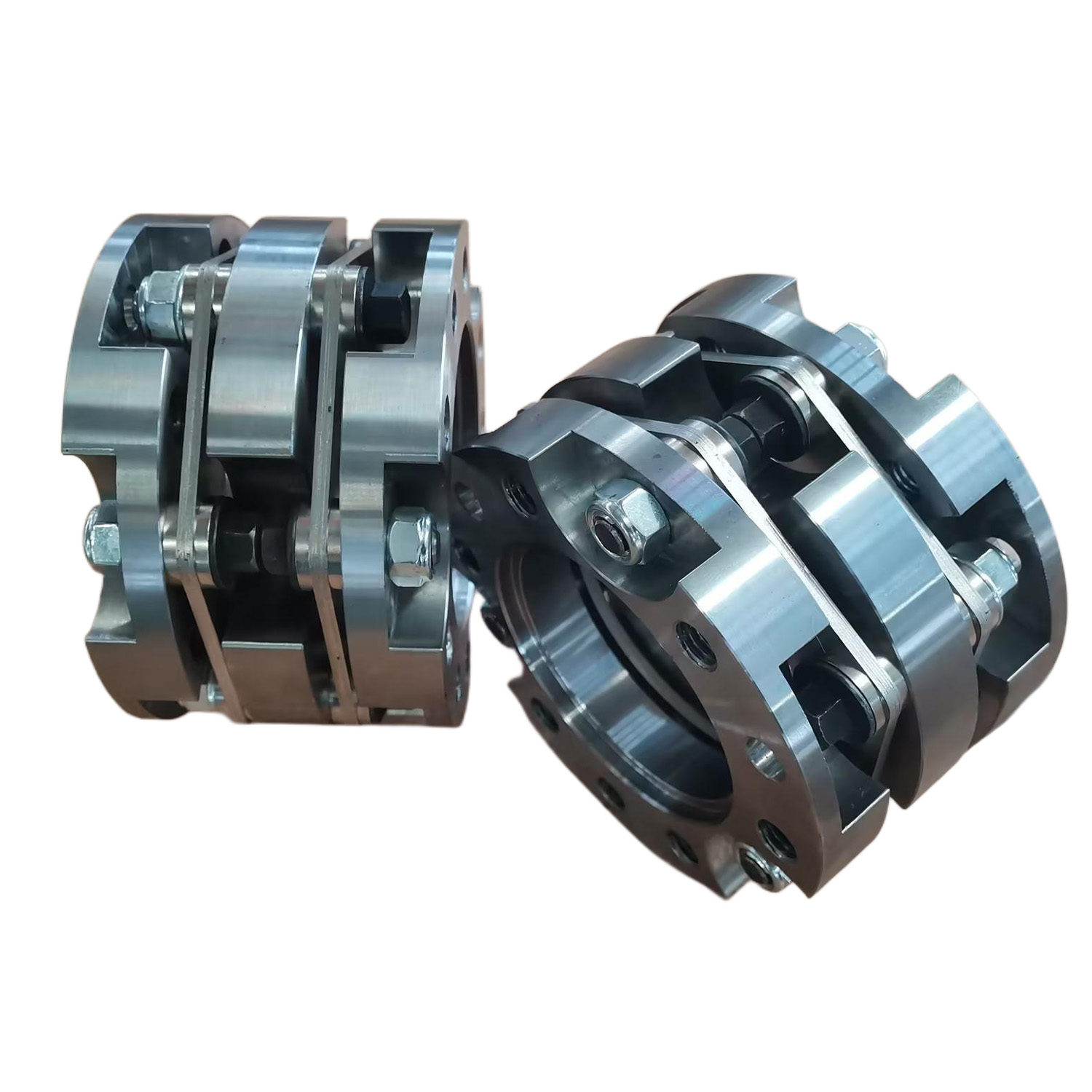

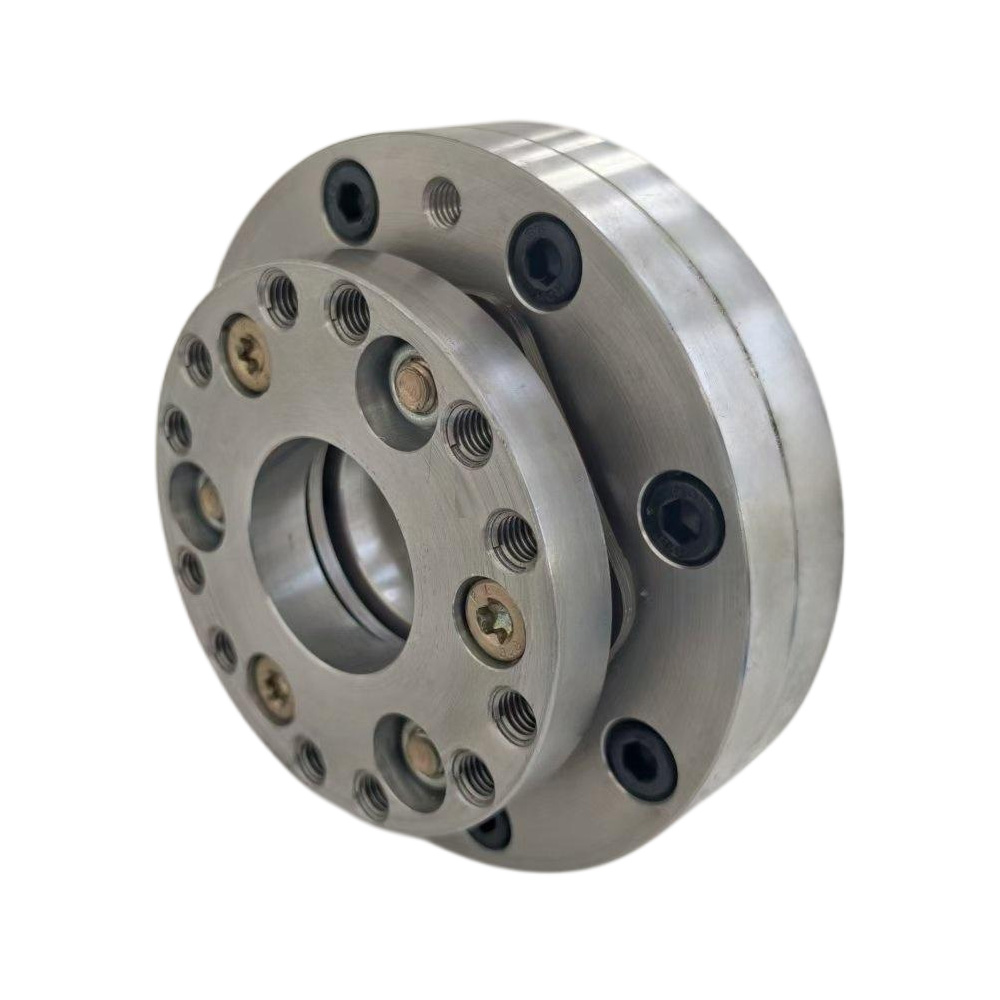

Um acoplamento de diafragma de alta velocidade é um conector mecânico para eixos livre de desgaste e livre de manutenção, que usa diafragmas de metal finos e flexíveis (como aço inoxidável) para transmitir alto torque enquanto absorve desalinhamentos axial, radial e angular sem folga, tornando-o ideal para turbomáquinas (bombas, compressores) onde a transferência de potência precisa, confiável e de alta velocidade é crítica. Seu design, muitas vezes com diâmetros interno/externo separados, evita a corrosão por atrito e sua rigidez torcional pode ser ajustada para equipamentos específicos, oferecendo vantagens significativas em relação aos acoplamentos lubrificados, como os acoplamentos de engrenagem.

Principais recursos e como funciona:

Elemento flexível: Um ou mais diafragmas metálicos finos e elásticos (planos, enrolados ou raiados) são os componentes principais.

Transmissão de torque: o torque flui de um flange do eixo, através do diâmetro externo do diafragma, através do diafragma e para o cubo do outro eixo no diâmetro interno.

Acomodação de desalinhamento: O diafragma flexiona para permitir o movimento do eixo (axial, radial, angular), evitando forças prejudiciais nos equipamentos conectados.

Rigidez torcional: obtida variando a espessura ou o diâmetro do diafragma, permitindo que os engenheiros ajustem a velocidade crítica do acoplamento para evitar ressonância.

Não é necessária lubrificação: Como não há atrito ou movimento relativo entre as peças flexíveis (ao contrário dos acoplamentos de engrenagem), ele é livre de desgaste, silencioso e livre de manutenção.

Alto desempenho: Excelente para aplicações críticas devido à alta densidade de torque, baixo peso e desempenho confiável em condições exigentes, muitas vezes superando os acoplamentos de engrenagem em vibração e temperatura.

Por que alta velocidade?

Vibração reduzida: Sua capacidade de gerenciar vibrações de torção ajuda a proteger máquinas sensíveis de alta velocidade.

Longa Vida: Projetado para vida infinita dentro de limites especificados, reduzindo o tempo de inatividade.

Aplicações: Usado em turbinas, compressores, bombas, geradores e outros equipamentos industriais de alta tecnologia.

Em essência, um acoplamento de diafragma conecta eixos rotativos com alta precisão e confiabilidade, flexionando para lidar com desalinhamentos sem atrito, tornando-o uma escolha superior para transmissão de potência de alta velocidade e alto torque.

Sobre Rokang
Tecnologia Co. da indústria pesada de Jiangsu Rokang, Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Acoplamentos de diafragma de alta velocidade Manufacturers and Acoplamentos de diafragma de alta velocidade Factory in China. Por muitos anos, a empresa tem se comprometido com a pesquisa, desenvolvimento e fabricação de acoplamentos universais de velocidade constante do tipo gaiola esférica, acoplamentos universais do tipo eixo cruzado e acoplamentos de engrenagem de tambor. Ela realizou uma estreita cooperação entre indústria, universidade e pesquisa com institutos de pesquisa científica militares e locais e com o Departamento de Engenharia de Energia da Academia Naval do PLA, e tem se expandido continuamente nos campos de precisão, carga pesada e alta velocidade. Os produtos substituíram com sucesso produtos de marcas estrangeiras famosas com excelente desempenho, e a tecnologia de processo atingiu o nível avançado internacional. Tem sido amplamente utilizado em elevação e transporte, máquinas metalúrgicas, laminação de metais, máquinas de engenharia, máquinas de mineração, petroquímicas, máquinas têxteis, navios militares, veículos blindados, locomotivas ferroviárias, veículos especiais e outros campos. A qualidade e o serviço do produto foram reconhecidos e elogiados pela maioria dos usuários e são exportados para Europa, América, Rússia, Oriente Médio, Índia e outros países e regiões. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Acoplamentos de diafragma de alta velocidade. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

Certificado de Honra

Notícias
Conhecimento da indústria

Papel de Acoplamentos de diafragma de alta velocidade em transmissão de potência de precisão

Os acoplamentos de diafragma de alta velocidade são projetados para equipamentos rotativos onde precisão, estabilidade e confiabilidade são essenciais. Ao contrário dos acoplamentos lubrificados, este tipo de acoplamento depende de diafragmas metálicos finos para transmitir torque sem contato físico entre as peças móveis. O resultado é uma conexão sem folga e sem desgaste que funciona de forma consistente sob altas velocidades de rotação e condições operacionais exigentes.

Em indústrias como geração de energia, processamento petroquímico e fabricação avançada, os acoplamentos de diafragma são frequentemente selecionados para turbomáquinas devido ao seu comportamento previsível, baixa inércia e capacidade de proteger equipamentos sensíveis contra tensões induzidas por desalinhamento.

Projeto Estrutural de Acoplamentos de Diafragma de Alta Velocidade

O elemento central de um acoplamento de diafragma de alta velocidade é um ou mais diafragmas metálicos flexíveis, normalmente fabricados em ligas de alta resistência. Esses diafragmas são conectados entre flanges ou cubos montados em cada eixo. O torque é transmitido através da deformação elástica do diafragma, em vez do contato deslizante ou rolante.

Muitos projetos separam os caminhos de carga do diâmetro interno e externo, permitindo que o torque flua suavemente através do diafragma e reduzindo a tensão localizada. Este arranjo estrutural também minimiza o risco de corrosão por atrito, que é uma preocupação comum em conjuntos rotativos de alta velocidade.

Transmissão de torque sem folga

Os acoplamentos de diafragma de alta velocidade transmitem torque através da pura deformação elástica do material do diafragma. À medida que o torque entra pelo diâmetro externo do diafragma, ele passa pelo elemento flexível e sai pelo diâmetro interno conectado ao cubo oposto.

Como não há folga ou engate dos dentes, a transferência de torque ocorre sem folga. Esta característica é particularmente importante em compressores e turbinas de alta velocidade, onde mesmo pequenas irregularidades de torção podem afetar a eficiência, os níveis de vibração e a vida útil do rolamento.

Absorção de desalinhamento através de flexão elástica

Os acoplamentos de diafragma de alta velocidade são projetados para acomodar o desalinhamento do eixo através da flexão controlada do diafragma. Essa flexão ocorre sem atrito ou desgaste superficial, permitindo que o acoplamento absorva o deslocamento enquanto mantém a estabilidade do torque.

  • Movimento axial causado por expansão térmica ou cargas axiais
  • Desalinhamento angular resultante de tolerâncias de instalação
  • Deslocamento radial devido à fundação ou deformação estrutural

Ao isolar esses movimentos dentro do diafragma, o acoplamento reduz a transmissão de forças prejudiciais aos eixos, rolamentos e vedações conectados.

Rigidez torcional e desempenho dinâmico

A rigidez torcional é um parâmetro de desempenho que define os acoplamentos de diafragma de alta velocidade. Ao ajustar a espessura e o diâmetro do diafragma ou o número de pacotes de diafragma, os engenheiros podem adaptar a rigidez para atender aos requisitos específicos do equipamento.

Essa capacidade de ajuste ajuda a afastar as velocidades críticas do sistema das faixas operacionais, reduzindo o risco de ressonância. Em máquinas de alta velocidade, o comportamento torcional estável contribui diretamente para níveis mais baixos de vibração e maior confiabilidade a longo prazo.

Operação livre de manutenção em comparação com acoplamentos de engrenagem

Ao contrário dos acoplamentos de engrenagem, os acoplamentos de diafragma não requerem lubrificação. Não há contato deslizante metal-metal, eliminando a necessidade de sistemas de graxa ou óleo e reduzindo as tarefas rotineiras de manutenção.

Essa operação livre de desgaste torna os acoplamentos de diafragma de alta velocidade adequados para ambientes limpos e aplicações de serviço contínuo onde o tempo de inatividade deve ser minimizado. Durante longos períodos de serviço, esta abordagem de design suporta um desempenho consistente sem degradação causada pela contaminação do lubrificante ou desgaste dos dentes.

Aplicações em equipamentos críticos e de alta velocidade

Os acoplamentos de diafragma de alta velocidade são comumente aplicados em máquinas onde a precisão rotacional e a estabilidade dinâmica são essenciais. Seu design compacto e comportamento mecânico previsível se alinham bem com sistemas industriais avançados.

  • Turbinas a vapor e a gás
  • Compressores centrífugos e bombas de alta velocidade
  • Sistemas de geração de energia e acionamento de geradores
  • Máquinas industriais de precisão com limites rígidos de vibração

Precisão de fabricação e experiência em engenharia

O desempenho de acoplamentos de diafragma de alta velocidade depende muito da qualidade do material, da precisão da usinagem e do controle de montagem. Os fabricantes com fortes capacidades em usinagem de precisão, tratamento térmico e testes dinâmicos estão melhor posicionados para fornecer soluções de acoplamento estáveis ​​e confiáveis.

Com experiência de longo prazo em tecnologias avançadas de acoplamento e transmissão de energia para serviços pesados, a Jiangsu Rokang Heavy Industry Technology Co., Ltd. aplica sua experiência em engenharia para desenvolver soluções de acoplamento que atendam às demandas de aplicações de alta velocidade e alta carga em vários setores.

Comparação entre acoplamentos de diafragma e acoplamentos de engrenagem

Lubrificação Não obrigatório Obrigatório
Reação Nenhum Possível
Manutenção Manutenção-free Lubrificação periódica
Faixa de velocidade típica Aplicações de alta velocidade Torque médio a alto, velocidade mais baixa

Conclusão

Os acoplamentos de diafragma de alta velocidade fornecem uma solução precisa e confiável para sistemas modernos de transmissão de energia onde a velocidade, a precisão do alinhamento e o controle de vibração são críticos. Através da transferência elástica de torque, operação livre de manutenção e características dinâmicas ajustáveis, eles suportam desempenho estável em ambientes industriais exigentes. À medida que as máquinas de alta velocidade continuam a evoluir, os acoplamentos de diafragma continuam a ser um componente importante para alcançar estabilidade e eficiência operacional a longo prazo.
