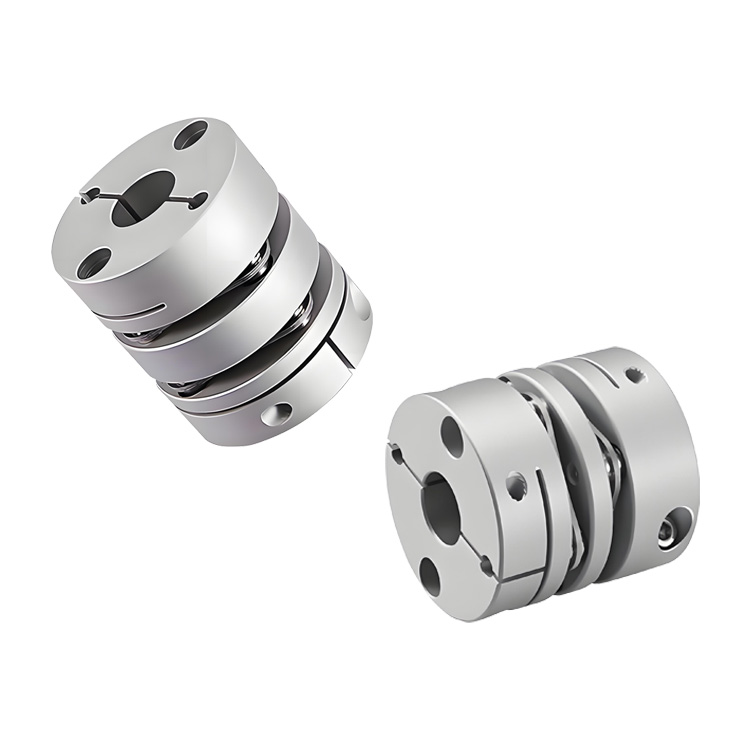

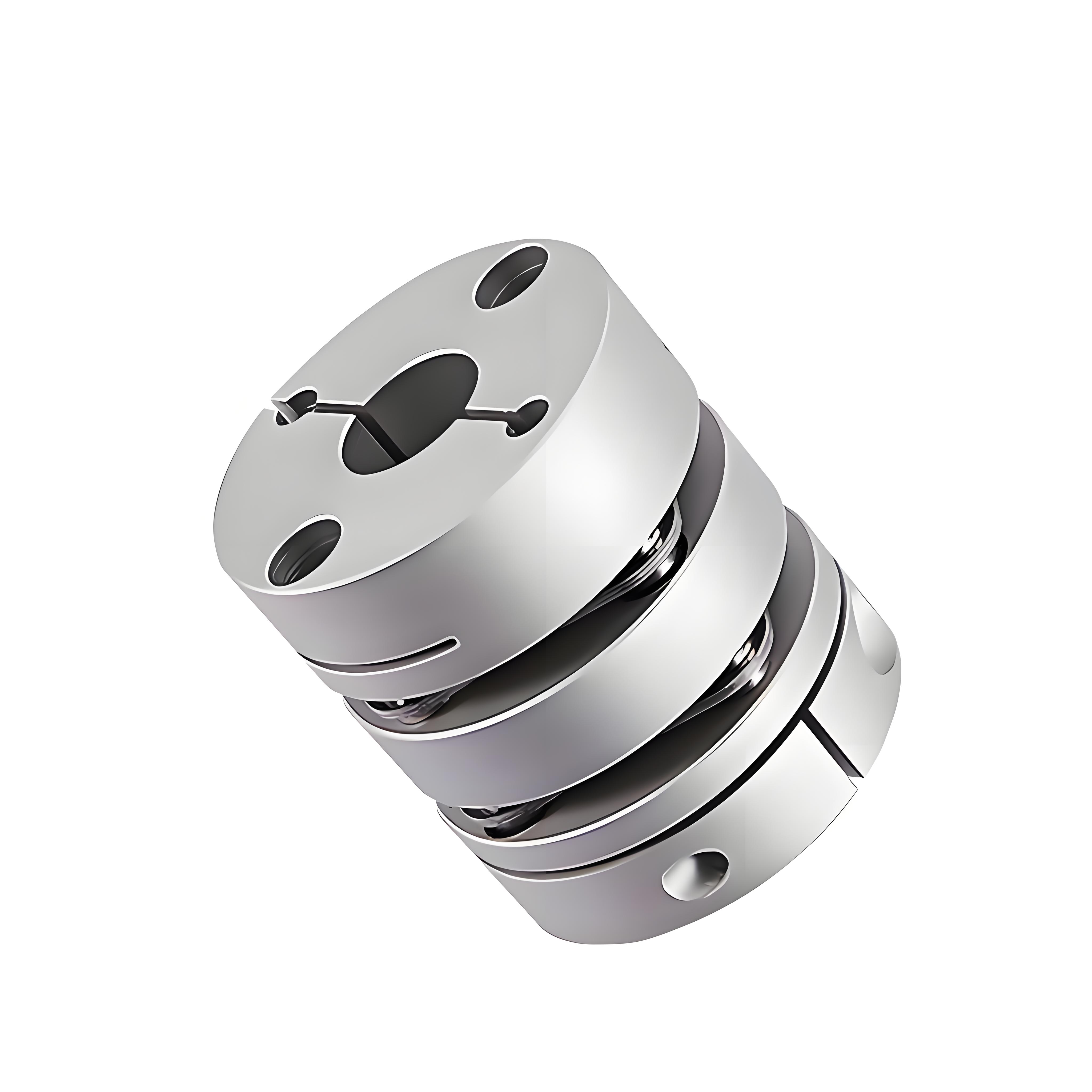

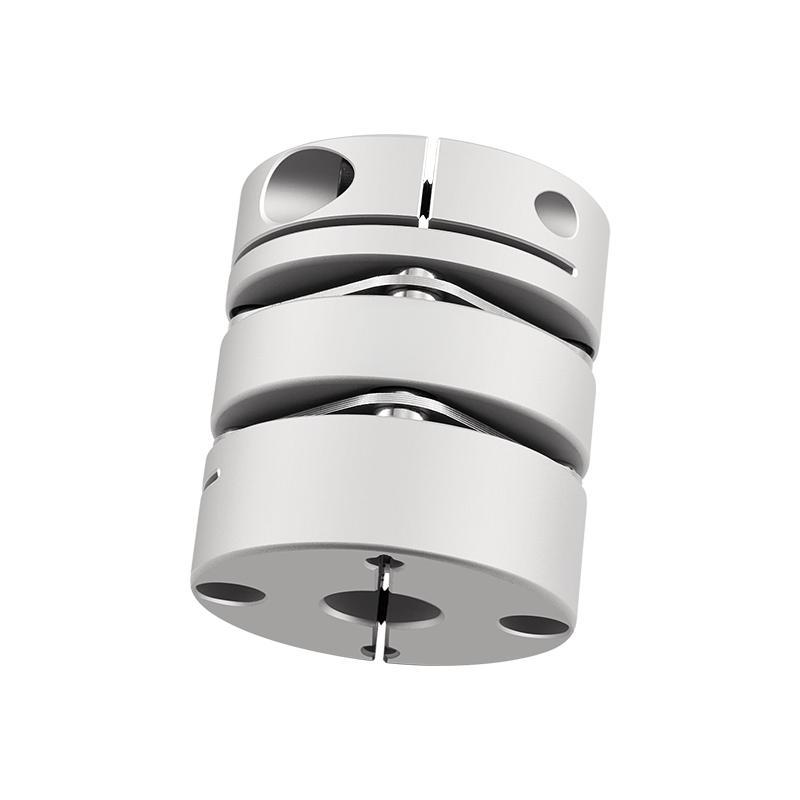

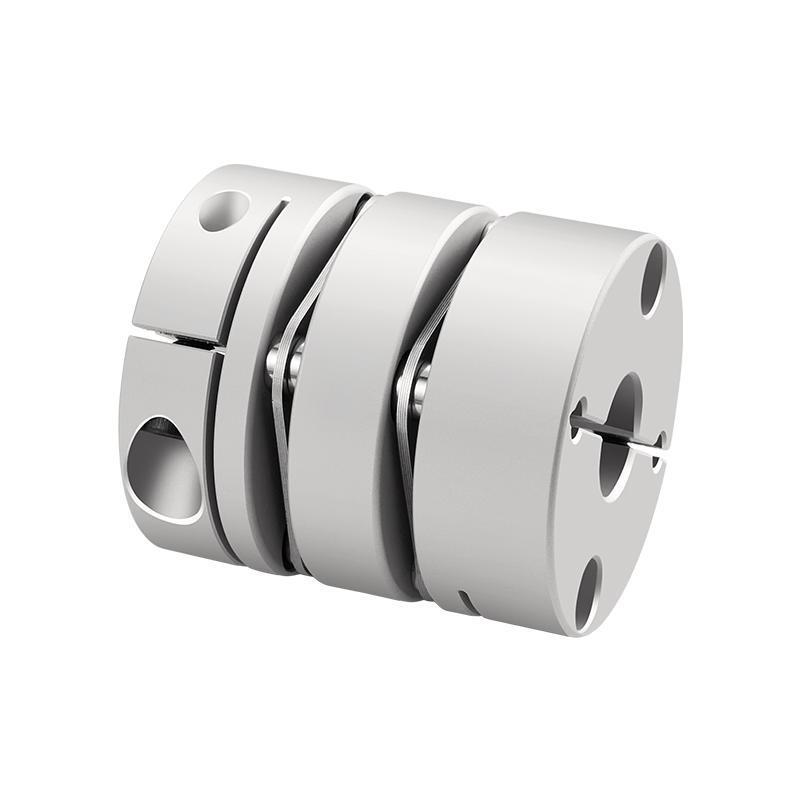

O tipo de braçadeira de acoplamento de liga de alumínio de disco de diafragma durável RSK-CPL compensa desvios angulares e axiais

O tipo de braçadeira de acoplamento de liga de alumínio de disco de diafragma durável RSK-CPL compensa desvios angulares e axiais

Fale Conosco
  • Especificação
  • Descrição
Especificação

>A luva do eixo é feita de liga de alumínio de alta resistência

>O diafragma é feito de aço inoxidável 304

> Alta rigidez de torque, pode controlar com precisão a rotação do eixo e pode ser controlado com alta precisão

>O eixo sem folga e a conexão da luva do eixo são especialmente projetados para servomotores e motores de passo

> Inércia ultrabaixa, alta sensibilidade, adequada para operação em alta velocidade.

>As características da rotação no sentido horário e anti-horário são exatamente as mesmas.
>O diafragma de aço inoxidável compensa desvios angulares e axiais

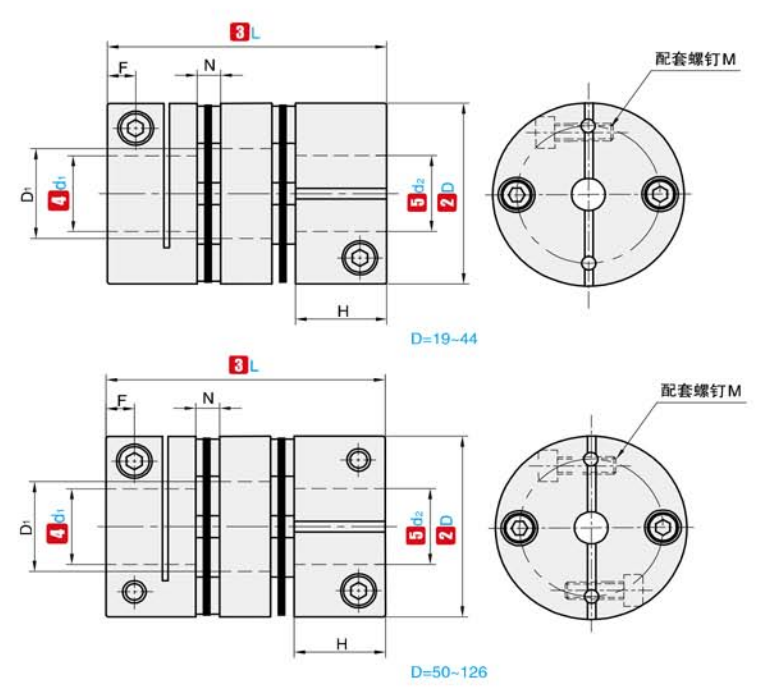

①NÃO. ②D ③L ④d₁ ⑤d₂ Faixa opcional E D1 N F H M Torque do parafuso de aperto
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12 14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①NÃO. ②D ③L Torque nominal
(N ·m) 		Excentricidade permitida
(mm) 		Deflexão permitida
(°) 		Desvio axial permitido
(mm) 		Velocidade permitida
(rpm) 		Rigidez de reversão estática
(N ·m/rad) 		Momento de inércia Peso
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
