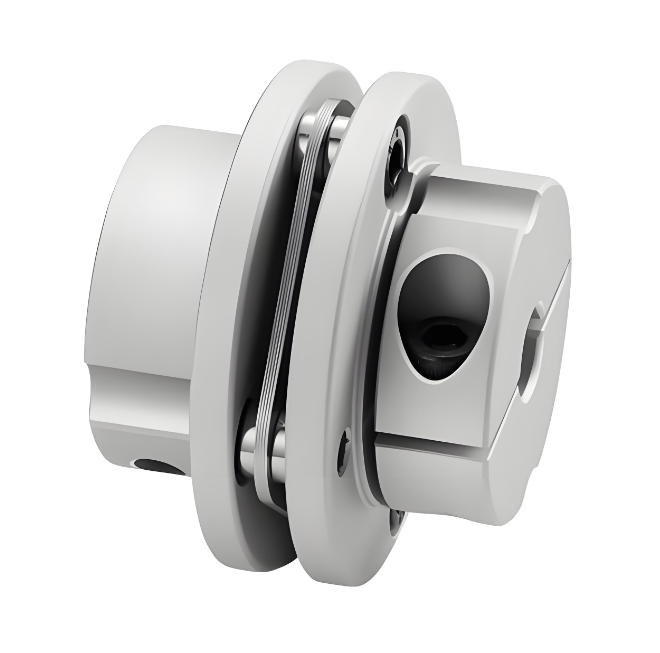

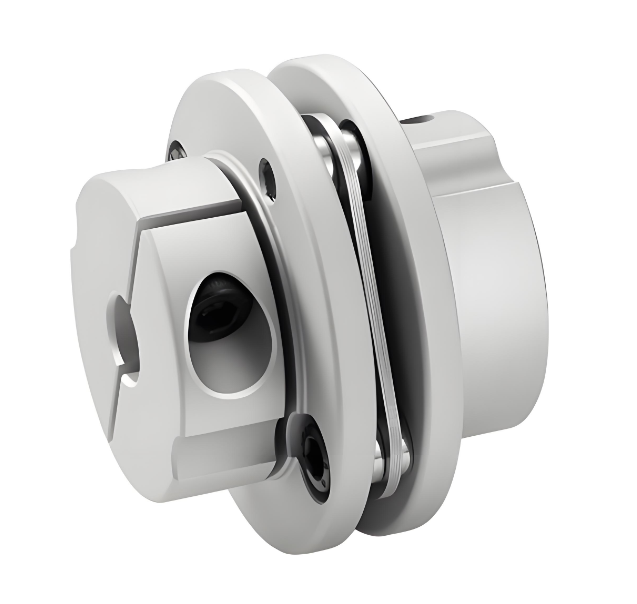

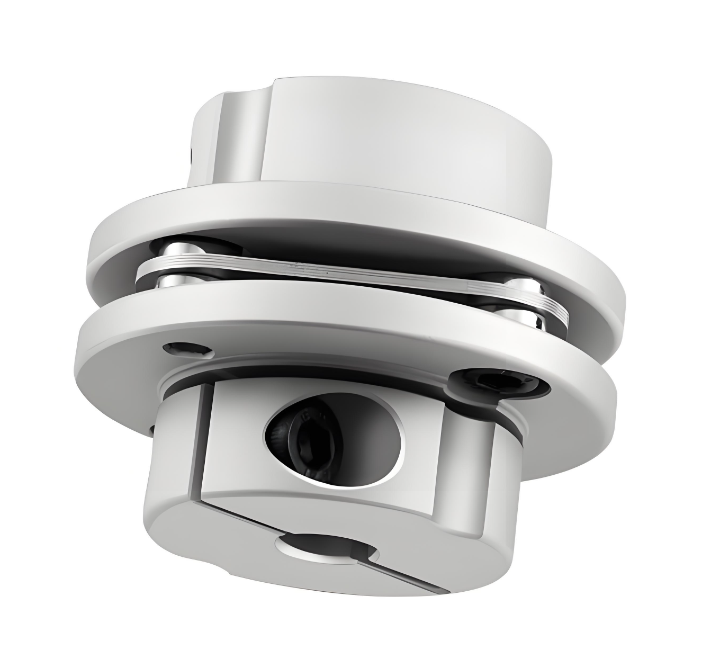

RSK-CPST Acoplamento de diafragma único escalonado em liga de alumínio para máquinas servo

RSK-CPST Acoplamento de diafragma único escalonado em liga de alumínio para máquinas servo

Fale Conosco
  • Especificação
  • Descrição
Especificação

> Luva do eixo em liga de alumínio de alta resistência

>O diafragma é feito de aço inoxidável 304

> Alta rigidez de torque, pode controlar com precisão a rotação do eixo, pode realizar controle de alta precisão

>Projetado para servomotores e motores de passo

>O eixo sem folga e a conexão da luva do eixo são adequados para rotação direta e reversa

>Baixa inércia, adequada para operação em alta velocidade

>Método de aperto do parafuso de fixação

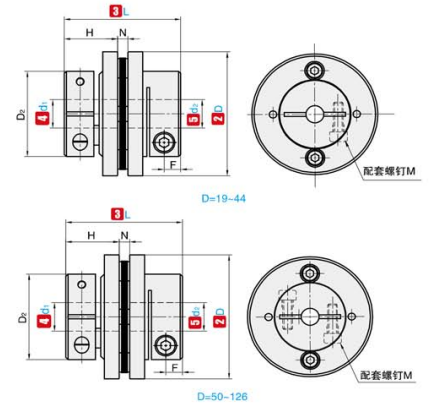

①NÃO. ②D ③L ④d₁  ⑤d₂ Intervalo opcional D₂ N F H M Torque do parafuso de aperto
(N·m)
RSK-CPST 34 27.5 5 6 6,35 7 8 9 9,525 10 11 12 21.6 3.2 3.8 12.15 M3 1.2
39 34.5 6            8 9 9,525 10 11 12 12,7 14 15 25 4.2 5.0 15.15 M4 2.5
44 34.5 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 4.2 5.0 15.15 M4 2.5
50 42 10 11 12 12,7 14 15 16 17 18 19 20 32 4.8 5.5 18.6 M5 8
56 45 10 12 12,7 14 15 16 17 18 19 20 22 24 38 5.2 6.3 19.9 M5 5
68 53 14 15 16 17 18 19 20 22 24 25 28 30 46 6.3 7.5 23.35 M6 13
82 68 17 18 19 20 22 24 25 28 30 32 35 38 56 7.7 9.0 30.15 M8 20

①NÃO. ②D ③L Torque nominal
(N ·m) 		Excentricidade permitida
(mm) 		Deflexão permitida
(°) 		Desvio axial permitido
(mm) 		Velocidade permitida
(rpm) 		Rigidez de reversão estática
(N ·m/rad) 		Momento de inércia
(kg ·m²) 		Peso
(g)
RSK-CPST 34 27.5 2 0.1 1 ±0,18 10000 1500 3,83×10⁻⁶ 30
39 34.5 4.5 0.1 1 ±0,23 10000 2450 7,5×10⁻⁶ 52
44 34.5 6.75 0.1 1 ±0,27 10000 3000 9,1×10⁻⁶ 68.5
50 42 15 0.1 1 ±0,30 10000 3800 2,5×10⁻⁵ 110
56 45 20 0.1 1 ±0,36 10000 4200 5,1×10⁻⁵ 135
68 53 50 0.1 1 ±0,40 9000 6500 1,3×10⁻⁴ 246
82 68 75 0.1 1 ±0,50 8000 8600 1,9×10⁻⁴ 422
