Fornecedores de Juntas CV de Tipo Fixo

Avaliações de ângulo: por que os números de “inicialização” geralmente são a restrição real

Os compradores em massa frequentemente avaliam o “ângulo máximo”, mas na prática o fator limitante costuma ser a bota: geometria da dobra, retenção da braçadeira, deslocamento da graxa e calor na articulação dinâmica. Trate os valores “com inicialização” como a linha de base de compra porque é isso que funciona em campo.

Interpretação prática para especificações de aquisição

• Se o seu envelope operacional se aproximar do ângulo limitado pela bota, exija validação nas RPM e temperatura pretendidas, não apenas uma verificação da articulação estática.
• Para o tipo copo fixo, diferencie os limites indicados: 25° dinâmico com bota contra 38° estático com bota —não são intercambiáveis para ciclos de trabalho com articulação contínua.
• Para o tipo de disco fixo, o comumente citado 18° com bota deve ser combinado com requisitos de equilíbrio e seleção de graxa para evitar aquecimento da bota em alta velocidade.
• Solicite detalhes do material da bota e do design do fole quando seu ambiente incluir respingos, poeira ou lama abrasiva; o desempenho da vedação é um item de especificação e não um adjetivo de marketing.

Quando cotamos o volume, preferimos alinhar as classificações de ângulo com a geometria medida do veículo/plataforma e, em seguida, validar em um plano de teste dinâmico – é aqui que a capacidade de fabricação e inspeção em um único local ajuda a manter os resultados consistentes em todos os lotes.

Rotação em alta velocidade: equilíbrio, desvio e calor são um único problema

Quando a rotação aumenta, Juntas homocinéticas de tipo fixo o desempenho tem menos a ver com o torque nominal e mais com o controle de vibração e gerenciamento térmico. Mesmo uma junta robusta pode ter um desempenho inferior se o conjunto da junta do eixo não estiver balanceado de acordo com a sensibilidade da aplicação.

O que solicitar no checklist técnico de um comprador

• Grau de equilíbrio dinâmico e relatórios para a montagem completa (eixo articulado), não apenas para componentes.
• Limites de desvio nos principais diâmetros e método de medição (fixação, definição de ponto de referência e frequência de inspeção).
• Limites de temperatura da bota e seleção de graxa para articulação sustentada em alta velocidade; o calor acelera a quebra da graxa e o envelhecimento da bota.
• Verificação no ângulo de operação pretendido porque as forças de desequilíbrio aumentam tanto com as RPM quanto com a articulação.

Investimos pesadamente em usinagem de precisão e testes dinâmicos porque para aplicações de alta velocidade a fórmula vencedora é precisão de usinagem balanceamento lubrificação validada , nem uma única afirmação de “material mais forte”.

Vedação em ambientes reais: o design da inicialização é o seu plano de manutenção

O desempenho da vedação determina se você terá uma vida útil em campo “livre de lubrificação” ou falhas recorrentes nas juntas devido à entrada de contaminação. As botas do tipo fole normalmente fornecem vedação robusta contra respingos de água, umidade e poeira, mas somente se a geometria da fixação e do fole corresponderem ao ciclo de trabalho.

Prevenção de falhas orientada para compras

• Especifique os requisitos de vedação por tipo de exposição (spray de água, risco de imersão, classe de poeira) e faixa de temperatura; evite linguagem genérica de “boa vedação”.
• Exigir validação de retenção de inicialização (retirada da braçadeira, ciclo de pressão e resistência à flexão no ângulo alvo).
• Alinhe a quantidade de preenchimento de graxa e o comportamento de ventilação com as alterações de volume da bota durante a articulação; o enchimento excessivo pode aumentar a pressão da bota e a tensão da braçadeira, o enchimento insuficiente acelera o desgaste.

Em nossa experiência no suporte a mercados de exportação, a melhoria mais econômica para ambientes agressivos é muitas vezes uma atualização de inicialização e fixação validada por testes – e não uma junta superprojetada que ainda ingere contaminantes.

Interfaces parafuso-flange: como evitar afrouxamento e atrito em montagens tipo copo

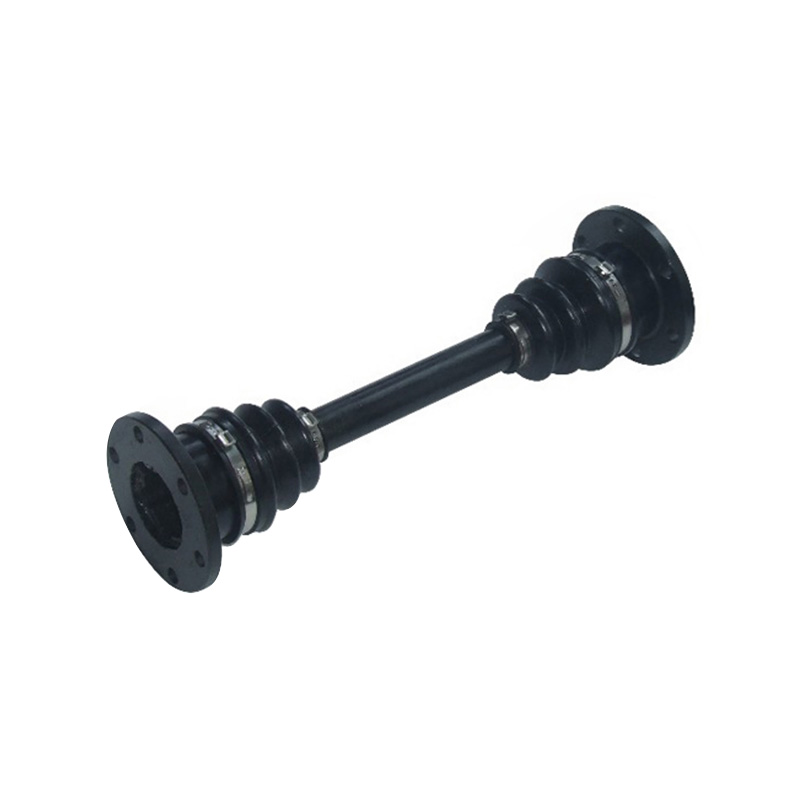

As juntas fixas do tipo copo são comumente fixadas a um cubo de flange com parafusos passantes, permitindo instalação e remoção convenientes. Para programas de volume, o design da interface e a estratégia de reforço são onde a confiabilidade a longo prazo é ganha ou perdida.

Controles de interface que reduzem o risco de garantia

• Defina a classe do parafuso, o revestimento e a condição de lubrificação porque o torque até a fixação é altamente sensível à variação de atrito.
• Especifique o método de aperto (torque, ângulo de torque ou controle de tensão) e inclua a frequência de auditoria para linhas de montagem.
• Controle o nivelamento da face do flange e o acabamento superficial para mitigar o microdeslizamento; o desgaste na interface geralmente precede o afrouxamento.
• Se estiver usando trava-roscas ou porcas com torque predominante, valide o desempenho após ciclo térmico e exposição a névoa de graxa/óleo.

Quando fornecemos para construções em grande escala, preferimos fornecer um pacote consistente de especificações de torque com pontos de verificação de inspeção – interfaces estáveis ​​protegem o rendimento da montagem posterior e sua reputação em campo.

Segurança e manuseio: por que a geometria externa pode ser um KPI no local de trabalho

Os grandes compradores às vezes ignoram a ergonomia de manuseio como “não técnica”, mas o risco de lesões e a variabilidade no tempo de montagem tornam-se custos mensuráveis em escala. Uma superfície externa cilíndrica reduz os pontos de esmagamento em comparação com geometrias semelhantes a um garfo, melhorando a segurança e a consistência do operador.

Controles simples que melhoram a eficiência da linha

• Especifique as características de manuseio (zonas de aderência, tampas protetoras, orientação da embalagem) nas especificações de compra, não apenas nas notas de logística.
• Exigir controle de quebra de arestas e rebarbas onde os operadores interagem com as peças; pequenas rebarbas causam grandes problemas a jusante.
• Padronizar embalagens para evitar deformação da bota durante o transporte; a memória do formato da inicialização pode afetar o desempenho inicial da vedação.

Vimos que melhorar a segurança no manuseio não é apenas “bom de se ter” – pode reduzir diretamente o retrabalho e estabilizar o rendimento, especialmente quando os volumes de produção aumentam rapidamente.

Estratégia de inspeção para pedidos de volume: o que realmente detecta problemas de CVJ antecipadamente

Para fornecimento de alto volume, o objetivo é detectar desvios antes que se tornem falhas em campo. Juntas homocinéticas de tipo fixo exigem uma combinação de controle dimensional, verificação de materiais e verificações de desempenho dinâmico porque vários pequenos desvios podem se transformar em vibração, calor ou desgaste.

Pacote de inspeção recomendado para especificar em contratos

• Dimensional: pontos de referência críticos, geometria estriada e diâmetros do assento da bota; incluir avaliar as expectativas de R&R quando aplicável.
• Físico/químico: verificação de tratamento térmico e plano de amostragem de metalurgia para estabilizar resultados de dureza e microestrutura.
• Dinâmico: testes de equilíbrio, ruído/vibração e resistência alinhados ao seu envelope de ângulo/RPM.
• Rastreabilidade: marcação em nível de lote e retenção de registros de testes para acelerar a contenção caso apareçam anomalias.

Como operamos usinagem integrada, tratamento térmico e testes dinâmicos, normalmente podemos fechar o ciclo mais rapidamente quando um parâmetro muda – esse é um dos motivos pelos quais muitos compradores em massa preferem um fornecedor com capacidade de ponta a ponta em vez de uma cadeia de suprimentos fragmentada.
