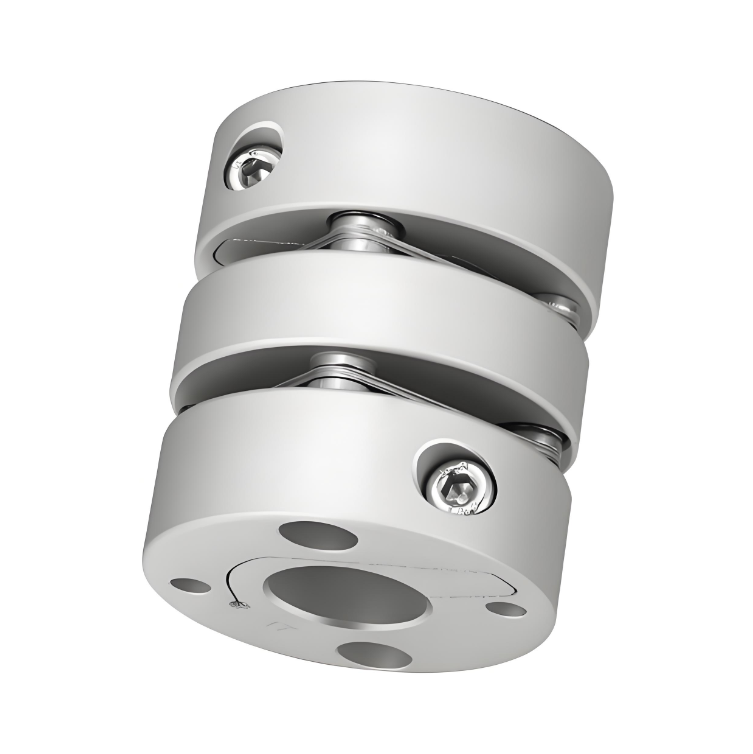

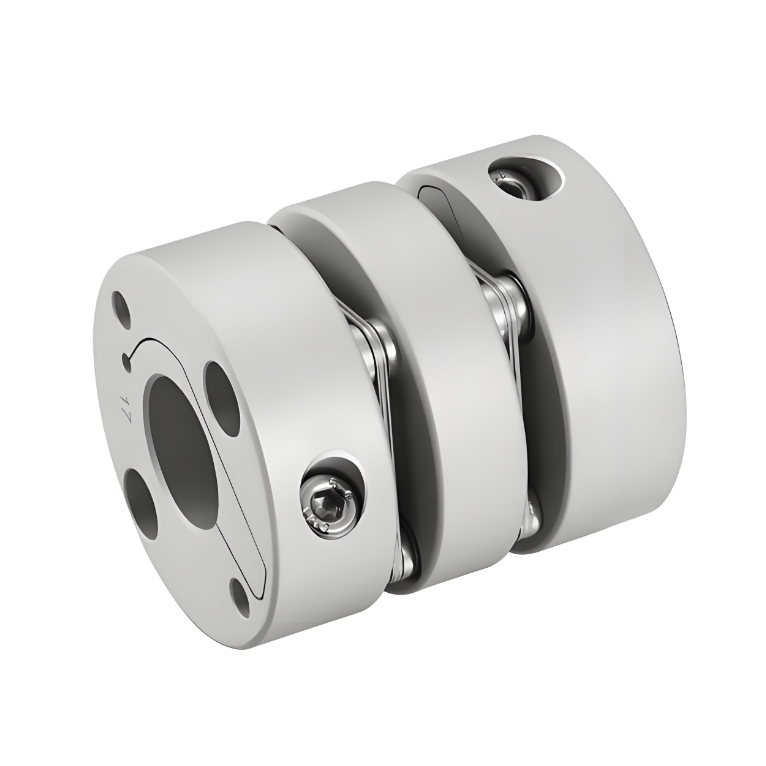

Tipo de aperto interno do acoplamento do diafragma dobro da liga de alumínio da fabricação da fábrica de RSK-CPLM

Tipo de aperto interno do acoplamento do diafragma dobro da liga de alumínio da fabricação da fábrica de RSK-CPLM

Fale Conosco
  • Especificação
  • Descrição
Especificação

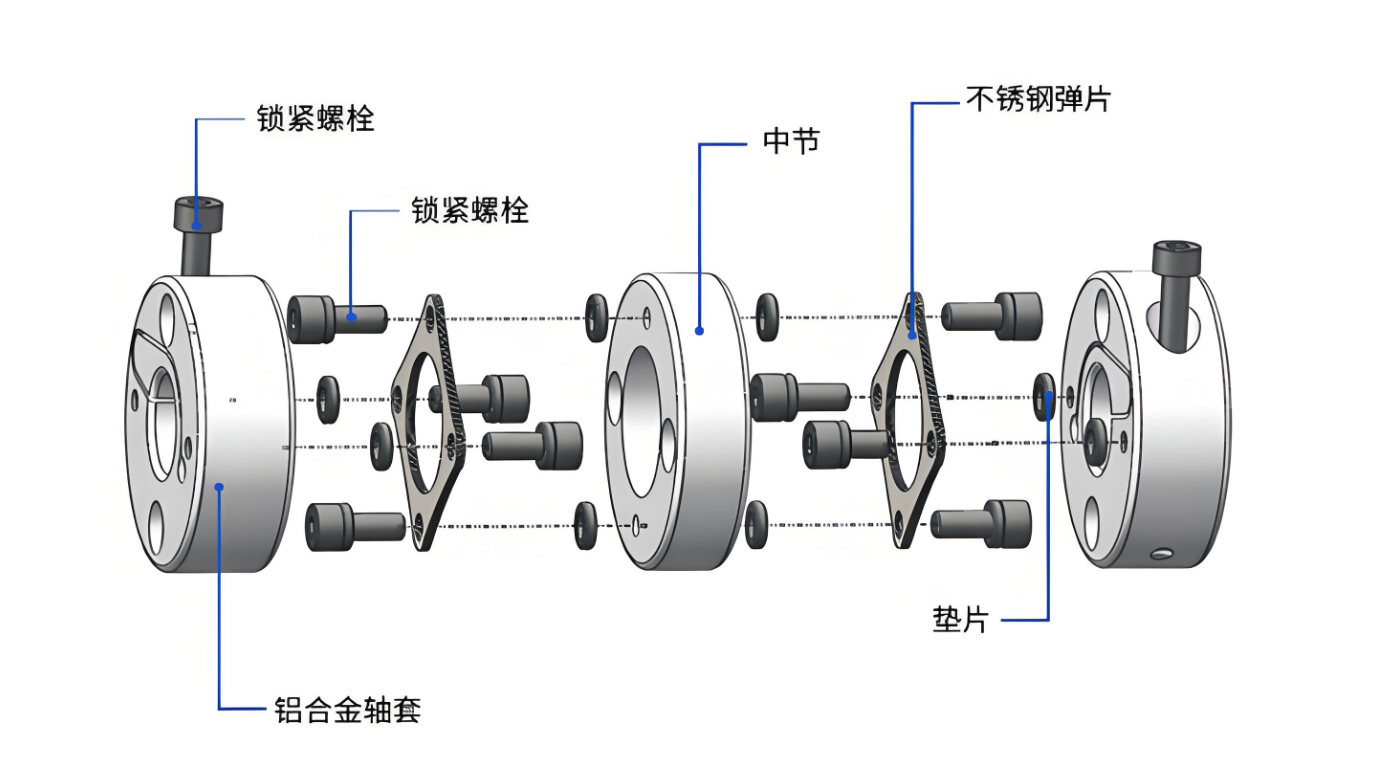

> Buchas feitas de liga de alumínio de alta resistência

>O diafragma é feito de aço inoxidável 304

> Fixação interna, reduz o erro de instalação

>Com alta capacidade de torque, pode controlar com precisão a rotação do eixo, controle de alta precisão pode ser executado

>Para conexão de servomotor/motor de passo

> Folga zero, adequado para reverso direto

>Baixa inércia Adequado para alta velocidade

>Tipo de fixação interna

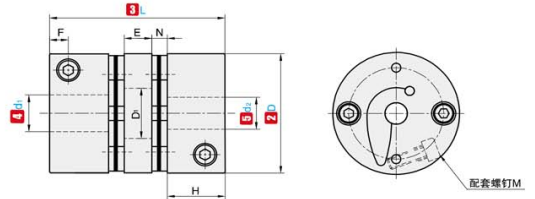

①NÃO. ②D ③L ④d₁ ⑤d₂ Faixa opcional E N D₁ F H M Torque do parafuso de aperto
(N·m)
RSK-CPLM 19 27 3 4 4,5 5 6 6,35 7 8 5.2 1.8 8.5 3.9 9.1 M2.5 1
26 35 5 6 6,35 7 8 9 9,525 10 7.1 2.6 12.5 4.5 11.35 M3 1.5
34 45 8 9 9,525 10 11 12 12,7 14 9.5 3.5 15 5 14.25 M4 3.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 11.2 4.5 17.5 6 14.9 M4 3.5
44 50 10 11 12 12,7 14 15 16 17 18 19 20 11.2 4.5 22 6.5 14.9 M4 3.5
56 64 10 11 12 12,7 14 15 16 17 18 19 20 22 25 13.5 5.5 26 8 19.75 M5 8

①NÃO. ②D ③L Torque nominal
(N ·m) 		Excentricidade permitida
(mm) 		Deflexão permitida
(°) 		Desvio axial permitido
(mm) 		Velocidade permitida
(rpm) 		Rigidez de reversão estática
(N ·m/rad) 		Momento de inércia Peso
(g)
RSK-CPLM 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 18
26 35 2 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 44
34 45 5 0.17 1.5 ±0,36 10000 2850 9,0×10⁻⁶ 83
39 50 10 0.22 1.5 ±0,45 10000 4050 3,0×10⁻⁵ 125
44 50 12 0.22 1.5 ±0,54 10000 9000 3,8×10⁻⁵ 140
56 64 25 0.27 1.5 ±0,72 10000 10000 1,6×10⁻⁴ 320
