Atacado A fábrica RSK-CPSN vende liga de alumínio tipo de fixação de acoplamento de diafragma único redondo

Página inicial / Produtos / Servo Acoplamentos / Acoplamentos de diafragma / A fábrica RSK-CPSN vende liga de alumínio tipo de fixação de acoplamento de diafragma único redondo

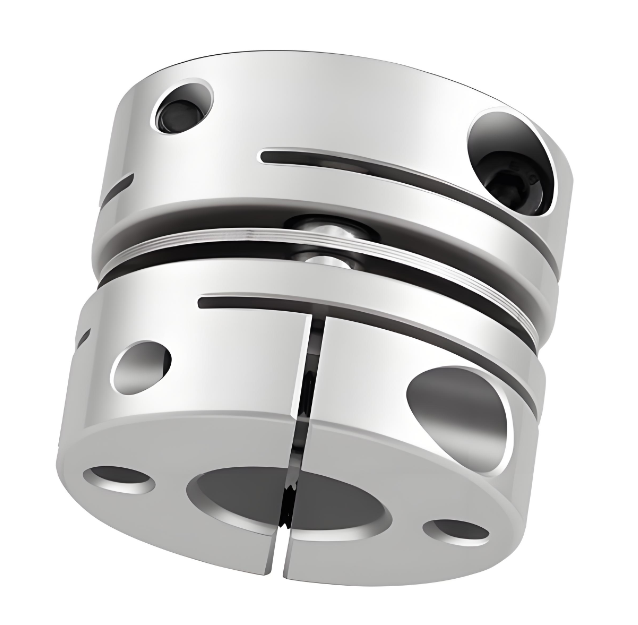

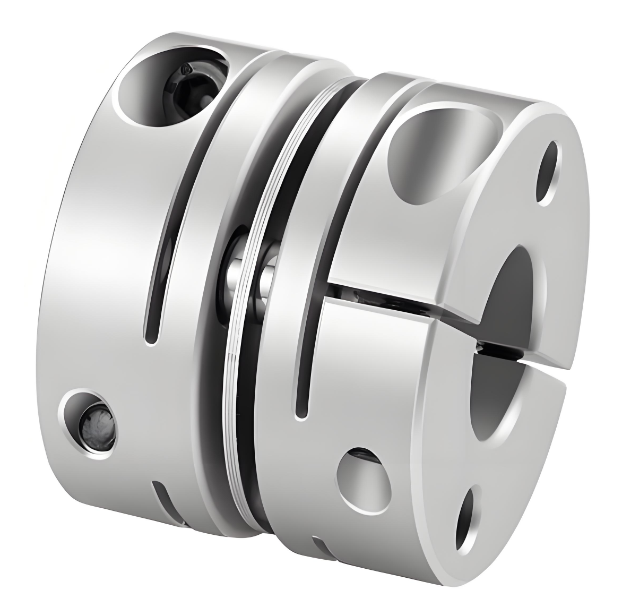

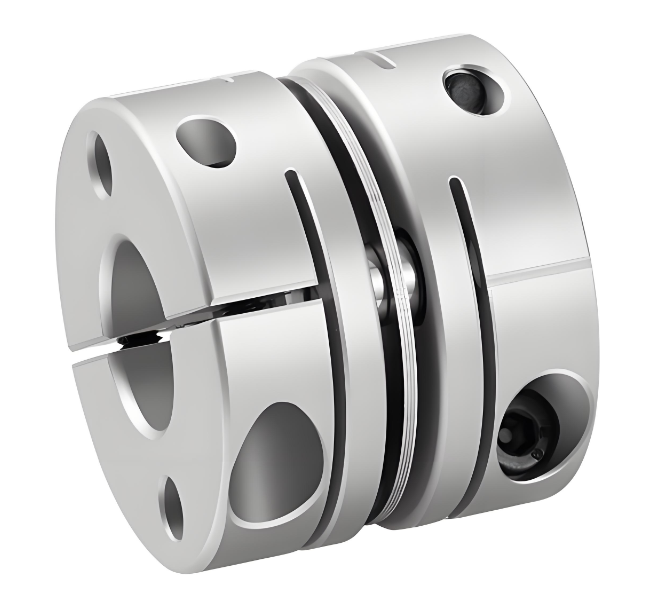

A fábrica RSK-CPSN vende liga de alumínio tipo de fixação de acoplamento de diafragma único redondo

A fábrica RSK-CPSN vende liga de alumínio tipo de fixação de acoplamento de diafragma único redondo

Fale Conosco
  • Especificação
  • Descrição
Especificação

> A luva do eixo é feita de liga de alumínio de alta resistência

> O diafragma é feito de aço inoxidável 304

> Alta rigidez de torque, pode controlar com precisão a rotação do eixo, pode realizar controle de alta precisão

> Projetado especificamente para servo, motor de passo

> A conexão sem folga do eixo e da luva do eixo é adequada para rotação para frente e para trás

> Baixa inércia, adequada para operação em alta velocidade

> Tipo de aperto do parafuso de fixação

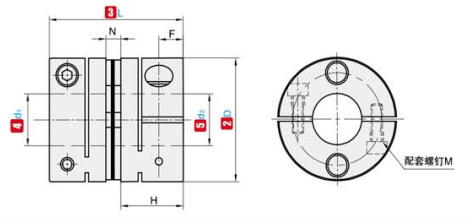

①NÃO. ②D ③L ④d₁  ⑤d₂ Intervalo opcional N F H M Torque do parafuso de aperto
(N ·m)
RSK-CPSN 19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2.5 0.8
25 24 3 4 5 6 6,35 7 8 9 9.525 10 11 12 2.6 3.9 10.7 M3 1.2
32 29 3 4 5 6 6,35 7 8 9 9.525 10 11 12 12.7 14 15 16 3.5 4.5 12.75 M4 2.5
40 33 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 4.5 5 14.25 M4 2.5
50 42 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 24 4.5 5 18.75 M4 2.5

①NÃO. ②D ③L Torque nominal
(N·m) 		Excentricidade permitida
(mm) 		Deflexão permitida
(°) 		Desvio axial permitido
(mm) 		Velocidade permitida
(rpm) 		Rigidez de reversão estática
(N ·m/rad) 		Momento de inércia
(kg·m²) 		Peso
(g)
RSK-CPSN 19 20 1 0.02 1 ±0,10 15000 600 2,9x10⁻⁷ 13
25 24 2 0.02 1 ±0,20 15000 1300 1,1x10⁻⁶ 25
32 29 2.5 0.02 1 ±0,30 10000 2500 4,0x10⁻⁶ 57
40 33 3.5 0.02 1 ±0,30 10000 4600 9,8x10⁻⁶ 86
50 42 9 0.02 1 ±0,30 10000 6000 1,6x10⁻⁵ 130
