Custom Servo Motor Diaphragm Couplings

Página inicial / Produtos / Servo Acoplamentos / Acoplamentos de diafragma
Categorias
Produtos recomendados
Contate-nos

Servo Motor Diaphragm Couplings Suppliers

Um acoplamento de diafragma para um servo motor conecta eixos, transmitindo torque com precisão enquanto flexiona para compensar pequenos desalinhamentos axiais, radiais e angulares, agindo como um elo vital com baixa inércia, alta rigidez torcional, folga zero (frequentemente) e sem necessidade de lubrificação, tornando-o perfeito para servossistemas de alto desempenho que precisam de precisão e eficiência.

Como funciona

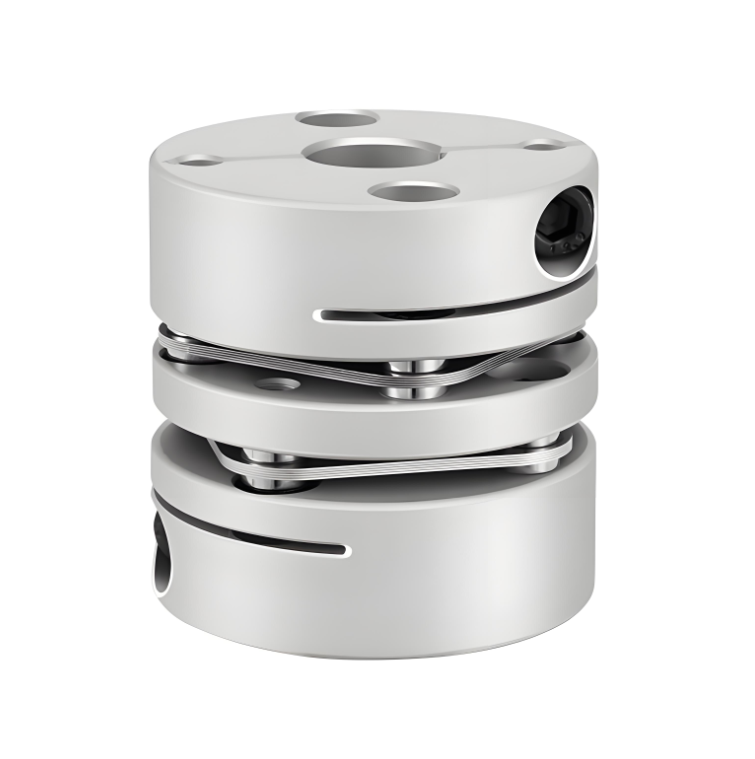

Estrutura: Usa um ou mais diafragmas metálicos finos (como placas de metal flexíveis) imprensados entre dois cubos ou mangas que se conectam ao motor e à carga acionada (como um parafuso esférico).

Transmissão de torque: o torque viaja do eixo de transmissão, através do cubo, através do(s) diafragma(s) flexível(s) e até o eixo acionado.

Compensação de desalinhamento: A flexibilidade inerente do diafragma permite que ele dobre e torça, absorvendo pequenos erros de alinhamento (axial, radial, angular) sem forçar os rolamentos ou o motor.

Folga zero: Muitos projetos usam componentes usinados com precisão e ajustes justos (como conexões fixadas ou soldas por feixe de elétrons) para eliminar folga (folga), garantindo movimento preciso que espelha os comandos do servo.

Principais vantagens em servossistemas

Precisão: excelente rigidez de torque e folga zero mantêm a precisão.

Eficiência: A baixa inércia reduz a perda de energia, ideal para sistemas de aceleração rápida.

Livre de manutenção: não é necessária lubrificação, longa vida útil.

Proteção: Amortece choques e vibrações, protegendo componentes sensíveis.

Falha controlada: Pode ser projetado para falhar de maneira previsível durante sobrecarga severa, protegendo o maquinário.

Por que é usado com servo motores

Os servomotores exigem alta precisão, resposta rápida e posicionamento preciso. Os acoplamentos de diafragma fornecem a conexão rígida e sem folga necessária para traduzir os comandos eletrônicos precisos do motor em movimento mecânico sem perder a precisão, tornando-os uma escolha preferida em relação aos acoplamentos de uso geral.

Sobre Rokang
Tecnologia Co. da indústria pesada de Jiangsu Rokang, Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Servo Motor Diaphragm Couplings Suppliers and Servo Motor Diaphragm Couplings Factory in China. Por muitos anos, a empresa tem se comprometido com a pesquisa, desenvolvimento e fabricação de acoplamentos universais de velocidade constante do tipo gaiola esférica, acoplamentos universais do tipo eixo cruzado e acoplamentos de engrenagem de tambor. Ela realizou uma estreita cooperação entre indústria, universidade e pesquisa com institutos de pesquisa científica militares e locais e com o Departamento de Engenharia de Energia da Academia Naval do PLA, e tem se expandido continuamente nos campos de precisão, carga pesada e alta velocidade. Os produtos substituíram com sucesso produtos de marcas estrangeiras famosas com excelente desempenho, e a tecnologia de processo atingiu o nível avançado internacional. Tem sido amplamente utilizado em elevação e transporte, máquinas metalúrgicas, laminação de metais, máquinas de engenharia, máquinas de mineração, petroquímicas, máquinas têxteis, navios militares, veículos blindados, locomotivas ferroviárias, veículos especiais e outros campos. A qualidade e o serviço do produto foram reconhecidos e elogiados pela maioria dos usuários e são exportados para Europa, América, Rússia, Oriente Médio, Índia e outros países e regiões. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Servo Motor Diaphragm Couplings. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

Certificado de Honra

Notícias
Conhecimento da indústria

Acoplamentos de diafragma de servo motor em Sistemas de Movimento de Precisão

Os acoplamentos de diafragma para servomotores são componentes especializados de transmissão de potência projetados para conectar servomotores com elementos acionados, como parafusos de esferas, atuadores lineares ou redutores de precisão. Sua função principal é transmitir torque com alta precisão, mantendo folga zero e comportamento de torção estável. Em servossistemas de alto desempenho, o acoplamento influencia diretamente a precisão do posicionamento, a velocidade de resposta e a estabilidade operacional a longo prazo.

Em comparação com os acoplamentos flexíveis de uso geral, os acoplamentos de diafragma são selecionados onde a precisão e a eficiência são críticas. Sua estrutura elástica baseada em metal suporta controle de movimento consistente em ambientes de automação dinâmicos.

Projeto Estrutural de Acoplamentos de Diafragma de Servo Motor

Um acoplamento de diafragma de servo motor normalmente consiste em dois hubs conectados por um ou mais diafragmas metálicos finos. Esses diafragmas são fabricados como placas flexíveis ou elementos em forma de disco e são posicionados entre o eixo do motor e o eixo acionado. Os cubos são montados diretamente nos eixos usando fixação, rasgo de chaveta ou outros métodos de fixação de precisão.

Os elementos do diafragma são projetados para flexionarem-se elasticamente sob carga, permanecendo rígidos em termos de torção. Este equilíbrio entre flexibilidade e rigidez permite que o acoplamento transmita o torque com precisão enquanto acomoda pequenos desalinhamentos do eixo.

Transmissão de torque através de diafragmas metálicos elásticos

Em um acoplamento de diafragma de servo motor, o torque flui do eixo do motor para o primeiro cubo, através dos elementos do diafragma e para o cubo conectado à carga acionada. O caminho de transmissão depende da deformação elástica do diafragma, em vez do contato deslizante ou rolante.

Como o torque é transferido através de uma estrutura metálica contínua, o acoplamento apresenta alta rigidez torcional. Esta característica suporta uma resposta de torque precisa e minimiza a deflexão angular durante acelerações rápidas ou mudanças de carga.

Compensação de desalinhamento sem estresse no rolamento

Pequenos desalinhamentos entre os eixos do servo motor e os componentes acionados são inevitáveis em instalações práticas. Os acoplamentos de diafragma do servo motor compensam esses desvios através da flexão controlada dos elementos do diafragma.

  • Deslocamento axial causado pela expansão térmica
  • Desalinhamento angular devido às tolerâncias de montagem
  • Pequenos deslocamentos de eixo paralelo

Ao absorver esses movimentos internamente, o acoplamento reduz a transferência de forças indesejadas para os rolamentos do motor e equipamentos acionados, proporcionando maior vida útil.

Zero folga e precisão de movimento

A folga zero é essencial em sistemas servo-acionados onde os comandos de movimento devem ser traduzidos diretamente em movimento mecânico. Muitos acoplamentos de diafragma de servomotores alcançam folga zero por meio de cubos usinados com precisão, geometria de diafragma rigorosamente controlada e métodos de união seguros, como conexões aparafusadas ou soldadas.

Essa conexão rígida e sem folga ajuda a manter a sincronização precisa entre o servo motor e o eixo acionado, melhorando a repetibilidade e a precisão do posicionamento em sistemas de controle de malha fechada.

Baixa inércia e alto desempenho dinâmico

Acoplamentos de diafragma para servomotores são normalmente projetados com baixa massa e geometria compacta. O momento de inércia reduzido limita a carga refletida no motor, permitindo acelerações e desacelerações mais rápidas.

Na automação e na robótica de alta velocidade, esta baixa inércia contribui para tempos de ciclo mais curtos e maior eficiência energética, ao mesmo tempo que mantém um comportamento dinâmico estável.

Operação Livre de Manutenção e Confiabilidade do Serviço

Como os acoplamentos de diafragma operam sem contato deslizante, eles não necessitam de lubrificação. Esta característica isenta de manutenção reduz os custos operacionais e simplifica a manutenção do sistema, especialmente em ambientes limpos ou fechados.

A estrutura do diafragma toda em metal também suporta longa vida útil sob carga cíclica, desde que os limites operacionais sejam respeitados. Em alguns projetos, o diafragma pode ser projetado para falhar de maneira previsível sob sobrecarga extrema, oferecendo um certo grau de proteção mecânica aos equipamentos conectados.

Áreas de aplicação em equipamentos servoacionados

Os acoplamentos de diafragma para servomotores são amplamente utilizados em aplicações que exigem controle preciso de movimento e transmissão de torque estável.

  • Eixos de alimentação de máquinas-ferramenta CNC e sistemas de posicionamento
  • Robôs industriais e linhas de montagem automatizadas
  • Equipamento de fabricação e inspeção de semicondutores
  • Máquinas de embalagem e etiquetagem de alta velocidade

Capacidade de engenharia por trás do desempenho do acoplamento de diafragma

Alcançar um desempenho confiável em acoplamentos de diafragma de servomotor requer controle preciso de material, usinagem precisa e inspeção de qualidade rigorosa. Espessura consistente do diafragma, geometria balanceada e montagem controlada afetam diretamente a rigidez e a resistência à fadiga.

Com experiência em componentes de transmissão de potência de precisão e tecnologias avançadas de acoplamento, a Jiangsu Rokang Heavy Industry Technology Co., Ltd. integra seu conhecimento de engenharia no desenvolvimento de acoplamentos de diafragma adequados para servossistemas de alta precisão em uma variedade de aplicações industriais.

Conclusão

Os acoplamentos de diafragma para servomotores fornecem uma conexão precisa, eficiente e confiável entre servomotores e componentes acionados. Através de folga zero, alta rigidez torcional, compensação de desalinhamento e operação livre de manutenção, eles suportam controle de movimento preciso em sistemas de automação modernos. À medida que a tecnologia servo continua a avançar, os acoplamentos de diafragma continuam a ser um elemento importante para alcançar um desempenho consistente e estabilidade do sistema a longo prazo.
