Wholesale RSK-CPNLT Braçadeira de acoplamento de diafragma duplo escalonada de aço 45# resistente à corrosão

Página inicial / Produtos / Servo Acoplamentos / Acoplamentos de diafragma / RSK-CPNLT Braçadeira de acoplamento de diafragma duplo escalonada de aço 45# resistente à corrosão

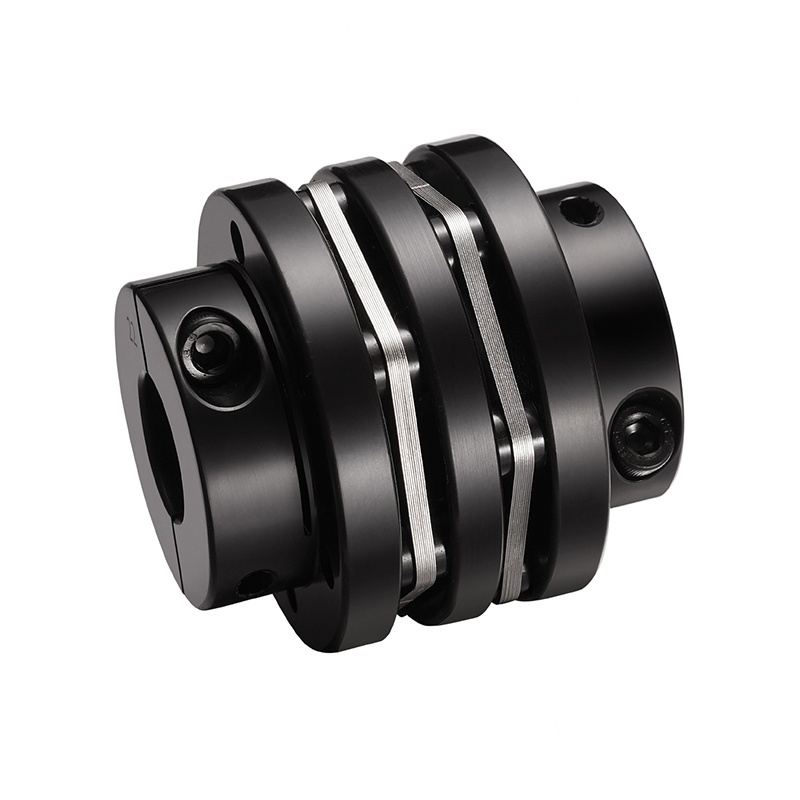

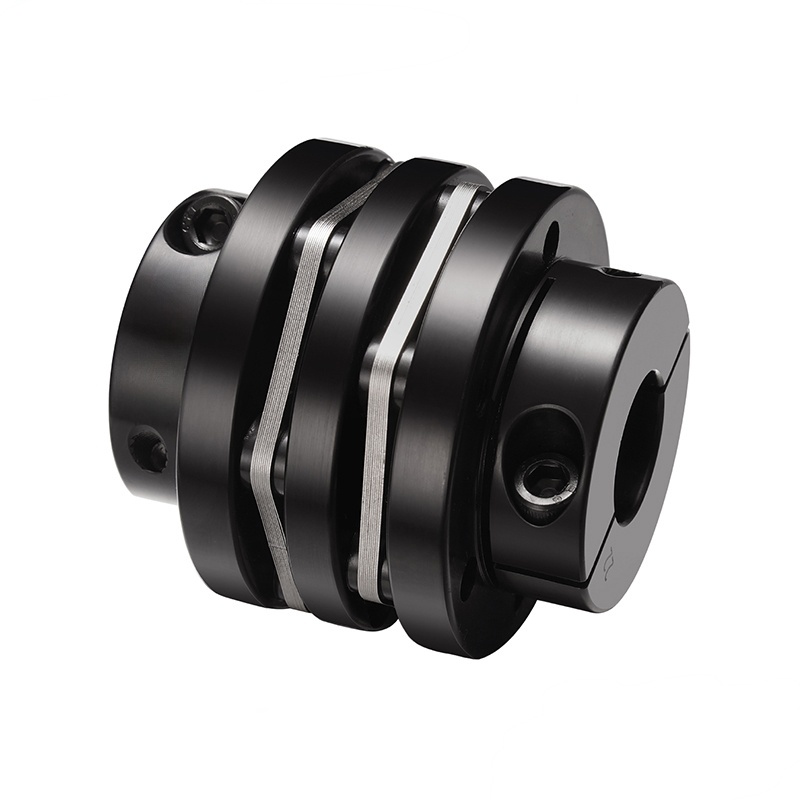

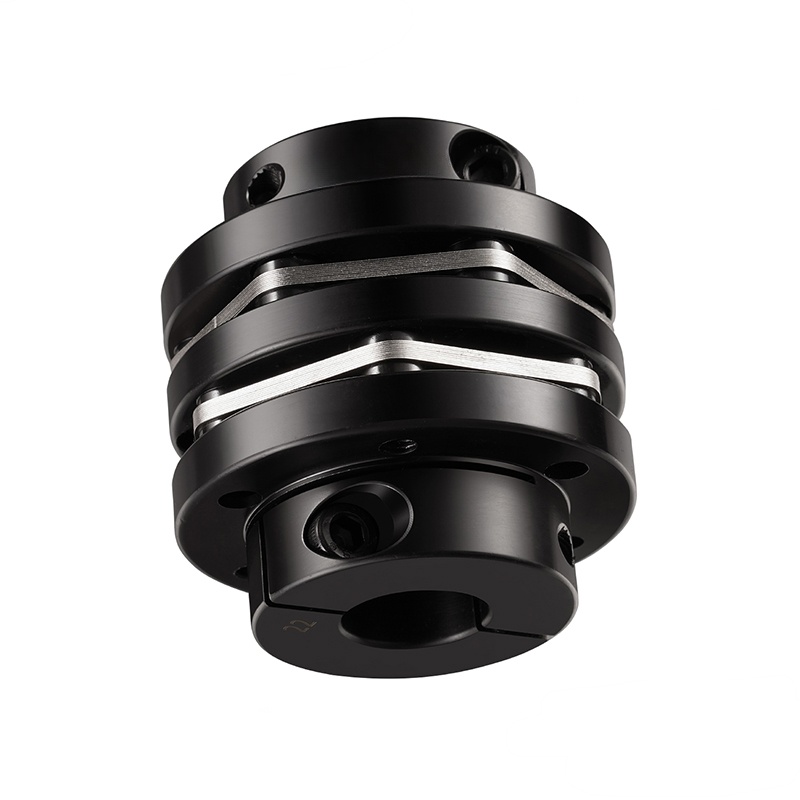

RSK-CPNLT Braçadeira de acoplamento de diafragma duplo escalonada de aço 45# resistente à corrosão

Contate-nos
  • Especificação
  • Descrever
Especificação

>O diafragma é feito de aço inoxidável 304

> Alta rigidez de torque, pode controlar com precisão a rotação do eixo, pode realizar controle de alta precisão

>Projetado para servomotores e motores de passo

>Com design de chaveta, grande transmissão de torque

>O eixo sem folga e a conexão da luva do eixo são adequados para rotação direta e reversa

>A luva do eixo é feita de aço 45#

>Método de aperto do parafuso de fixação

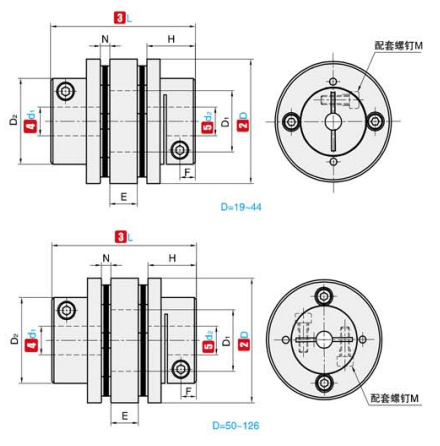

①NÃO. ②D ③L ④d₁ ⑤d₂ Faixa opcional D₂ E N H M Torque do parafuso de aperto
(N·m)
RSK-CPNLT 56 64 12 12,7 14 15 16 17 18 19 20 22 38 12.9 6.1 19.45 M5 5
68 75 15 16 17 18 19 20 22 24 25 46 15.1 6.9 23.05 M6 8
82 98 17 18 19 20 22 24 25 28 30 32 56 21.4 8.6 29.7 M8 20

①NÃO. ②D ③L Torque nominal
(N ·m)
Excentricidade permitida
(mm)
Deflexão permitida
(°)
Desvio axial permitido
(mm)
Velocidade permitida
(rpm)
Rigidez de reversão estática
(N·m/rad)
Momento de inércia Peso
(g)
RSK-CPNLT 56 64 37 0.1 1 ±0,36 5000 4480 1,8×10⁻ 4 546
68 75 90 0.1 1 ±0,40 4500 6900 4,5×10⁻⁴ 910
82 98 125 0.1 1 ±0,50 4000 9300 7,0×10⁻⁴ 1695
