Acoplamentos de mandíbula como componentes flexíveis de transmissão de energia

Os acoplamentos de mandíbula são acoplamentos flexíveis amplamente utilizados, projetados para transmitir torque enquanto absorvem choques e vibrações entre eixos rotativos. Ao combinar cubos metálicos rígidos com um inserto elastomérico, os acoplamentos de mandíbula proporcionam um equilíbrio entre capacidade de torque e proteção do sistema. Variantes como acoplamentos de mandíbula curva e acoplamentos de mandíbula curva são comumente selecionados em ambientes industriais onde a confiabilidade, a facilidade de manutenção e a tolerância ao desalinhamento são importantes.

Sua estrutura simples e desempenho adaptável tornam os acoplamentos de mandíbula adequados tanto para máquinas em geral quanto para sistemas de movimento mais precisos, dependendo do projeto da aranha e da seleção do material.

Estrutura Básica de Acoplamentos de mandíbula

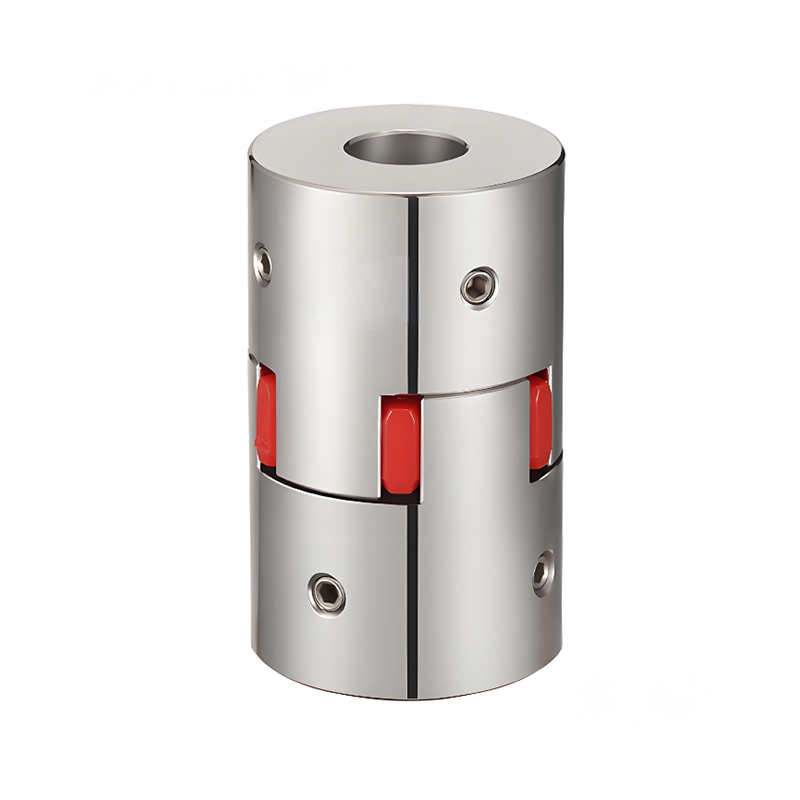

Um acoplamento de mandíbula consiste em dois cubos metálicos e um elemento de aranha flexível posicionado entre eles. Cada cubo possui mandíbulas espaçadas uniformemente que se interligam com os lóbulos da aranha. Durante a operação, o torque é transferido através da aranha em compressão, em vez de contato direto metal com metal.

Essa estrutura permite que o acoplamento combine a resistência dos cubos metálicos com as propriedades de amortecimento dos materiais elastômeros, criando uma conexão flexível que protege os equipamentos conectados contra cargas dinâmicas.

Transmissão de Torque e Caminho de Carga

Nos acoplamentos de mandíbula, o torque flui do cubo de acionamento para os lóbulos da aranha e depois para o cubo acionado. A aranha opera sob forças compressivas, o que reduz o desgaste e prolonga a vida útil em comparação com projetos de elastômeros à base de cisalhamento.

Como o caminho do torque é elástico, mudanças repentinas de carga são parcialmente absorvidas pela aranha. Isto reduz os picos de tensão em eixos, rolamentos e caixas de engrenagens, especialmente durante a partida ou inversão de carga.

Capacidades de compensação de desalinhamento

Os acoplamentos de mandíbula são projetados para acomodar tipos comuns de desalinhamento de eixo encontrados em instalações industriais. A aranha elastomérica flexiona ligeiramente para absorver esses desvios sem impor forças excessivas aos componentes conectados.

• Desalinhamento angular entre eixos de eixo que se cruzam
• Desalinhamento paralelo devido ao deslocamento do eixo
• Movimento axial limitado devido à expansão térmica

Esta flexibilidade simplifica os requisitos de instalação e suporta uma operação estável a longo prazo em sistemas com variação moderada de alinhamento.

Amortecimento de vibração e absorção de choque

Uma das principais vantagens dos acoplamentos de mandíbula é a sua capacidade de amortecer a vibração. A aranha de elastômero absorve oscilações de torção e cargas de choque, reduzindo o ruído e suavizando a transmissão de potência.

Este efeito de amortecimento é particularmente valioso em bombas, transportadores e máquinas em geral, onde cargas cíclicas ou torque irregular podem impactar negativamente a estabilidade do sistema e a vida útil dos componentes.

Características de projeto à prova de falhas

Os acoplamentos de mandíbula são frequentemente descritos como à prova de falhas devido à maneira como os hubs interagem se a aranha falhar. No caso de degradação ou quebra da aranha, as mandíbulas podem travar mecanicamente, permitindo transmissão de torque limitada.

Esse recurso oferece uma oportunidade para desligamento controlado em vez de perda imediata do inversor, o que é valioso em aplicações onde a parada repentina pode causar danos adicionais ou preocupações de segurança.

Seleção de materiais de aranha e dureza

O desempenho de um acoplamento de mandíbula depende muito do material e da dureza do elemento de aranha. Diferentes formulações de elastômeros fornecem níveis variados de capacidade de torque, amortecimento e flexibilidade.

As aranhas de poliuretano são comumente usadas devido ao seu equilíbrio entre resistência e elasticidade, enquanto as aranhas à base de borracha são selecionadas onde é necessário um amortecimento aprimorado.

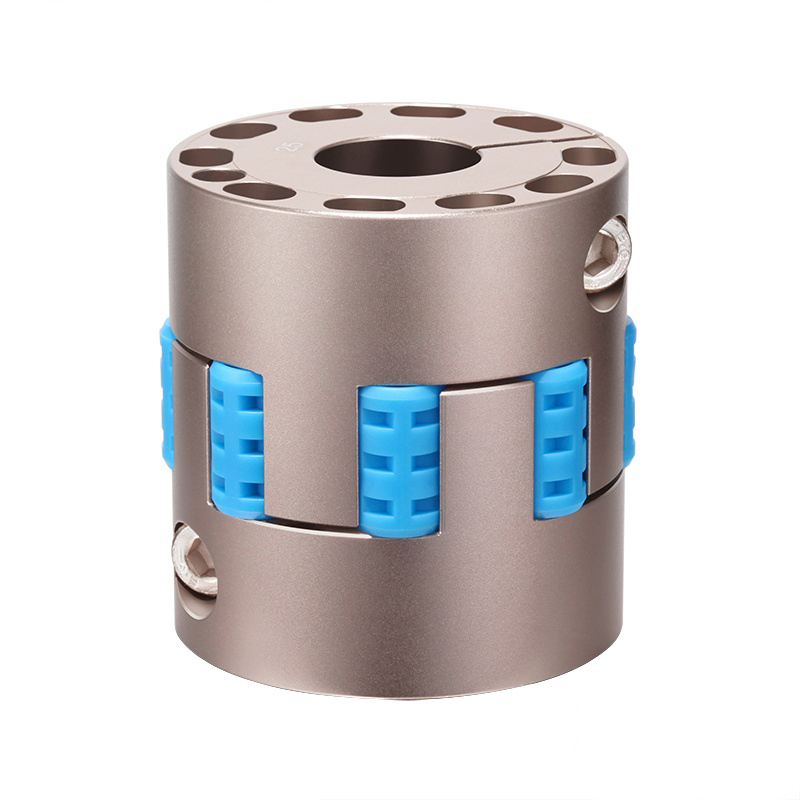

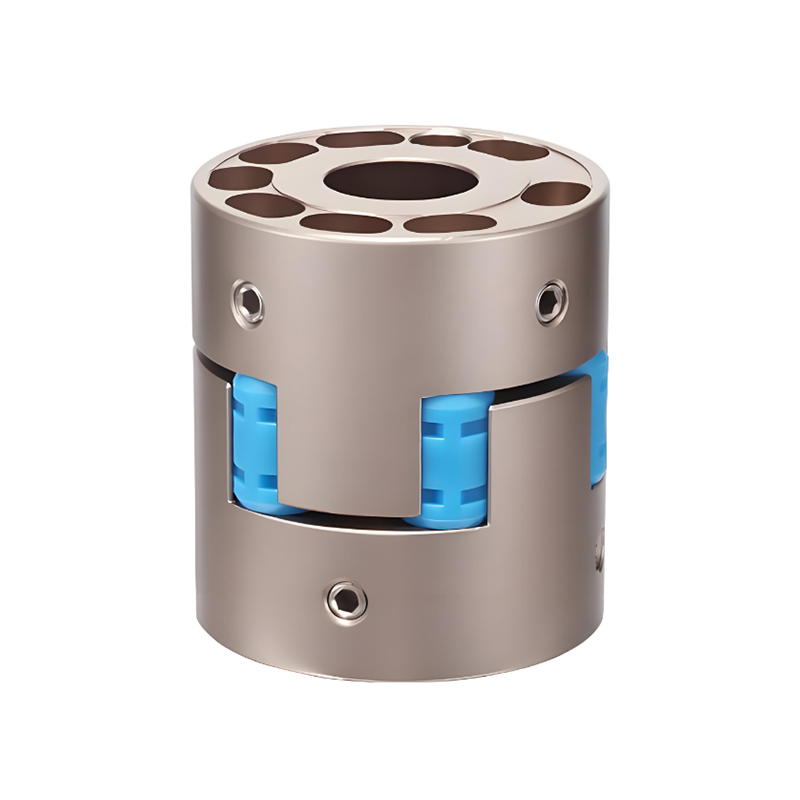

Acoplamentos de mandíbula curva para sistemas de controle de movimento

Os acoplamentos de mandíbula curvados são uma versão refinada dos acoplamentos de mandíbula padrão, apresentando perfis de mandíbula contornados que melhoram a distribuição de carga e reduzem a concentração de tensão na aranha. Este design suporta transmissão de torque mais suave e comportamento de posicionamento aprimorado.

Em sistemas servo e de controle de movimento, os acoplamentos de mandíbulas curvas são frequentemente escolhidos por suas características de folga reduzida e flexibilidade de torção controlada, tornando-os adequados para movimentos precisos, porém amortecidos.

Áreas de aplicação típicas

Os acoplamentos de mandíbula e os acoplamentos de mandíbula são usados em uma ampla gama de indústrias devido à sua adaptabilidade e manutenção simples.

• Bombas e sistemas de acionamento de transportadores
• Máquinas industriais e de processamento em geral
• Equipamentos para alimentos e embalagens
• Aplicações servo-acionadas e de controle de movimento leve

Qualidade de fabricação e experiência em aplicação

O desempenho confiável do acoplamento de mandíbula depende de usinagem precisa do cubo, qualidade consistente do elastômero e tolerâncias de montagem adequadas. A capacidade de fabricação afeta diretamente o equilíbrio, a concentricidade e a durabilidade a longo prazo.

Com ampla experiência em componentes de transmissão de energia e tecnologias de acoplamento, a Jiangsu Rokang Heavy Industry Technology Co., Ltd. aplica sua experiência em engenharia e fabricação para fornecer acoplamentos de mandíbula e soluções de acoplamento de mandíbula curva adequados para uma ampla gama de aplicações industriais e de controle de movimento.

Conclusão

Acoplamentos de mandíbula, acoplamentos de mandíbula e acoplamentos de mandíbula curva oferecem uma combinação prática de transmissão de torque, amortecimento de vibração e compensação de desalinhamento. Através de materiais de aranha adaptáveis ​​e design estrutural comprovado, eles fornecem soluções confiáveis ​​e flexíveis para muitos sistemas de acionamento industriais. Sua simplicidade, características à prova de falhas e versatilidade continuam a torná-los uma escolha comum na transmissão de energia moderna.
