Tipo de braçadeira de acoplamentos de eixo flexível de liga de alumínio de alta resistência RSK-CPFC OEM/aranha para transmissão de motor

Contate-nos

Especificação

>O corpo principal é feito de liga de alumínio de alta resistência

> Folga zero, adequada para rotação direta e reversa

>O colóide é feito de poliuretano, que possui boa resistência ao desgaste

>Resistência ao óleo e isolamento elétrico, o corpo elástico médio pode absorver vibrações

>Compensar desvios radiais, angulares e axiais

> Design removível para fácil instalação

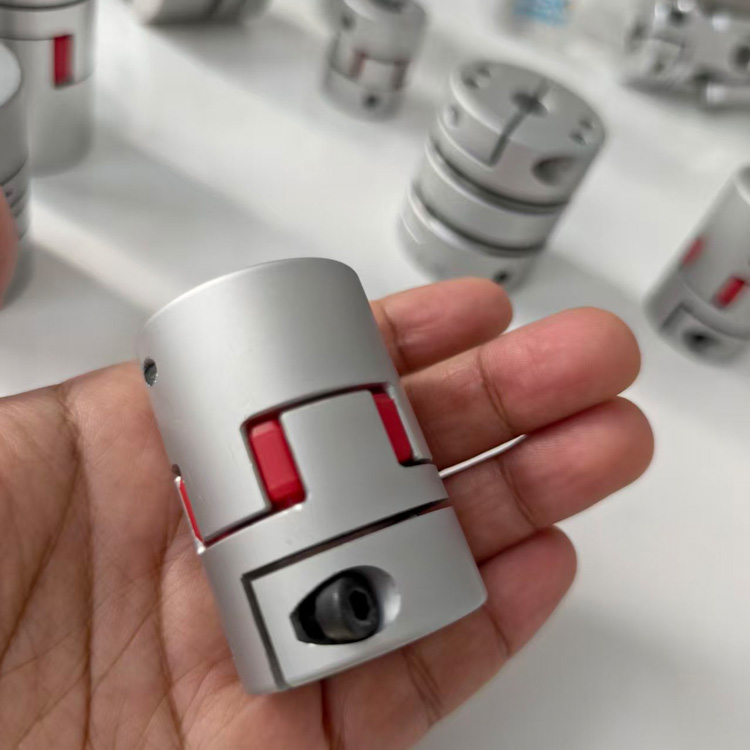

>Método de aperto do parafuso de fixação

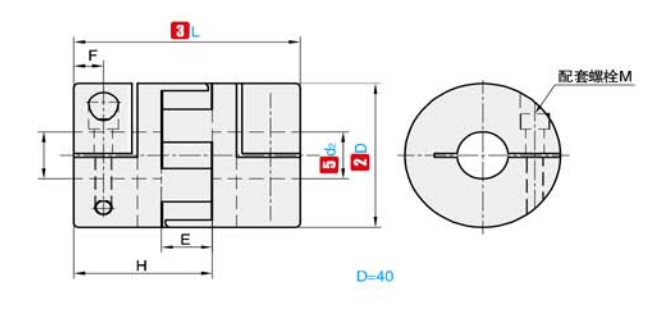

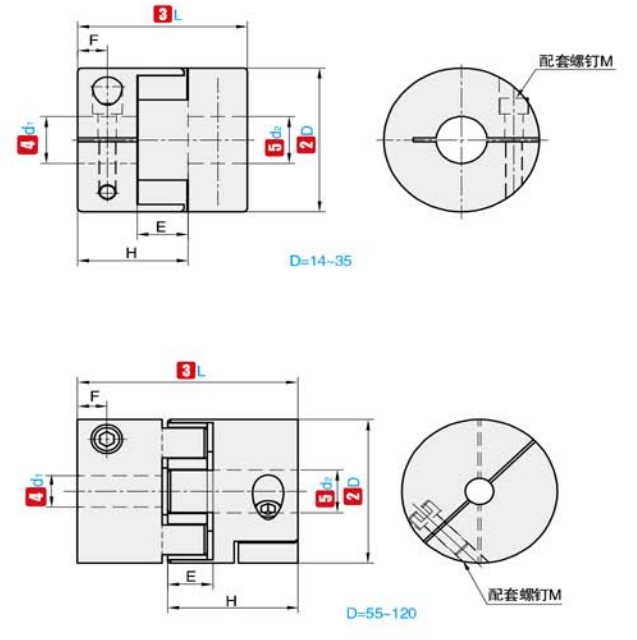

①NÃO.	②D	③L	④d₁⑤d₂ (Escopo opcional)	E	F	H	M	Torque do parafuso de fixação (N·m)
RSK-CPFC	14	22	3 4 5 6 6,35	6.6	3.8	14.3	M2.5	0.8
	20	25	3 4 5 6 6,35 7 8 9 9.525 10	8.6	4.6	16.8	M3	1.2
	20	30	3 4 5 6 6,35 7 8 9 9,525 10	8.6	5.4	19.25	M3	1.2
	25	30	4 5 6 7 8 9 9,525 10 11 12	11.6	4.6	20.82	M4	2.5
	25	34	4 5 6 6,35 7 8 9 10 11 12	11.6	5.6	22.82	M4	2.5
	30	35	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	5.9	23	M4	2.5
	30	40	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	7	25.5	M4	2.5
	35	50	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 17 18 19 20	11.5	6.5	32.1	M5	5
	40	50	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	M5	5
	40	55	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	M5	5
	40	66	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	M5	5
	55	49	10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	M6	8
	55	78	8 10 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	M6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	M8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	M8	20

①NÃO.	②D	③L	Torque nominal	Excentricidade permitida	Desvio de ângulo permitido	Desvio axial permitido	Velocidade de rotação permitida	Rigidez de reversão estática	Momento de inércia	Peso
①NÃO.	②D	③L	（N·m）	（mm）	(°）	(mm)	(rpm)	（N·m/rad）	（kg·m²）	(g)
RSK-CPFC	14	22	1.1	0.02	1	0.60	19000	46	2,0×10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1,0×10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1,1×10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8,1×10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3,8×10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3,8×10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3,9×10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1,6×10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1,6×10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3,8×10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1,8×10⁻ ³	1000

Descrever

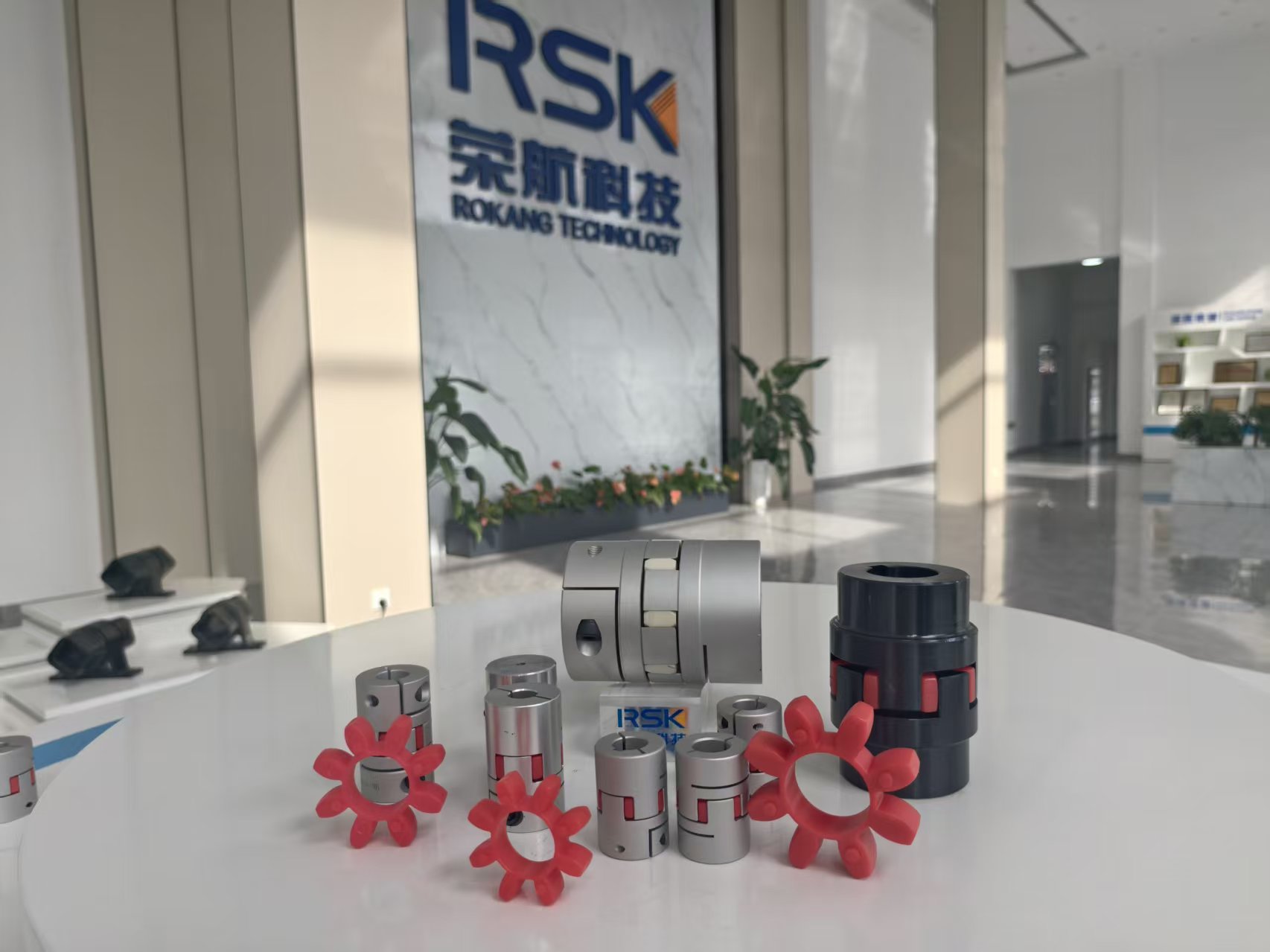

O acoplamento de eixo flexível RSK Jaw/Spider é um produto de transmissão que combina tecnologia inovadora e excelente acabamento. Seu corpo principal é feito de liga de alumínio de alta qualidade, sendo torneado, fresado e brochado com precisão, e depois tratado termicamente como um todo, garantindo o equilíbrio perfeito entre alta resistência e leveza.

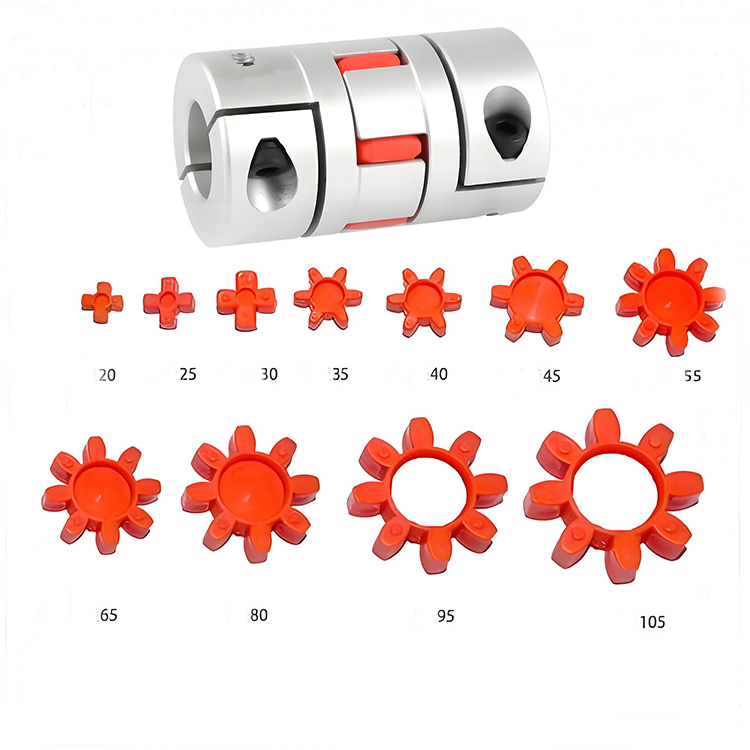

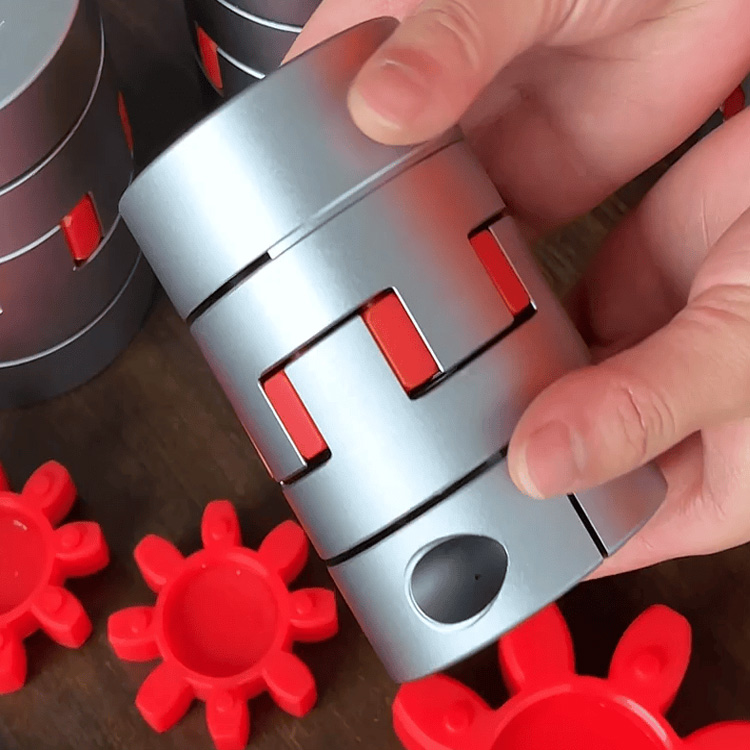

A estrutura central deste acoplamento é incorporar com precisão o anel elástico em forma de flor de ameixa entre as garras dos dois meios acoplamentos. Durante a operação, a potência é transmitida de forma eficiente através da extrusão estreita das garras e do anel elástico. Ao mesmo tempo, a excelente capacidade de deformação flexível do anel flexível é usada para compensar facilmente o deslocamento relativo entre os dois eixos, alcançando excelentes efeitos de amortecimento e amortecimento de vibrações e reduzindo efetivamente a vibração e o ruído durante a operação do equipamento.

O acoplamento do eixo flexível Jaw/Spider tem um design exclusivo e as pétalas suportam apenas pressão para evitar momentos de flexão, o que melhora muito a capacidade de carga e a confiabilidade. Possui excelentes capacidades de compensação axial, radial e angular e pode se adaptar a diversas condições de trabalho complexas. Ao mesmo tempo, o acoplamento possui bom desempenho de isolamento elétrico e não requer lubrificação, o que reduz bastante a carga de trabalho de manutenção e pode operar de forma estável por um longo tempo. Além disso, possui uma estrutura compacta, pequenas dimensões radiais e baixo momento de inércia, tornando-o particularmente adequado para velocidades médias e altas, partidas e paradas frequentes, rotação alternada para frente e para trás e sistemas de eixo de transmissão com rigorosos requisitos de confiabilidade. Quer se trate de máquinas-ferramentas CNC, servo motores ou campos de máquinas de precisão, como têxteis e embalagens, ele pode demonstrar excelente desempenho e fornecer uma garantia sólida para a operação eficiente e estável de seu equipamento.
