Especificação

É um acoplamento simples e econômico para aplicações de alto torque

A resistência ao impacto, o amortecimento de vibrações e a adaptabilidade a cargas variadas proporcionam maior proteção ao equipamento

A instalação e remoção rápidas economizam tempo e esforço

Vida útil ultralonga

Estrutura simples e fácil manutenção

Baixos requisitos de instalação e uma ampla variedade de designs

O requisito de precisão de instalação para acoplamentos de grade de mola serpentina é menor do que para acoplamentos gerais

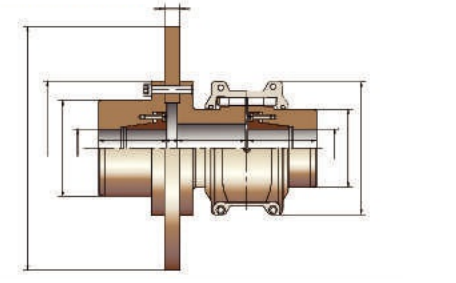

Modelo	Torque Nominal/ Tn N. M	Torque de frenagem Tn Nm	Velocidade permitida/ N rpm	Furo máximo do eixo/ d1 milímetros	Furo máximo do eixo d milímetros	Comprimento Axial L milímetros	Entre comprimento L1 milímetros	Bandeja de freio Dimensões externas DD milímetros	Largura da bandeja de freio LL milímetros	D milímetros	D2 milímetros	Espaço C milímetros	Espaço E milímetros	Peso (sem furo sem disco) kg	Carregar kg
6080T	2050	680	3160	55	95	95	315	30	190	122	3	220	30.4	0.172
6090T	3730	1240	3060	70	70	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	85	85	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	100	100	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	110	110	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	120	145	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	130	160	190	170	630	30	384	268	6	20	262.3	1.135

6150T	39800	13200	1300	190	180	200	210	1000	30	450	295	6	15	335.6	1.952
6160T	55900	18600	1150	210	200	215	220	1000	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	230	230	230	240	1200	30	570	395	6	20	660.2	3.496
6180T	103000	34300	920	270	260	270	260	1200	30	630	430	6	20	910.5	3.768
6190T	137000	45600	890	310	300	290	265	1400	30	680	508	6	20	1128	4.4

6200T	186000	62000	780	350	340	320	265	1400	30	760	530	6	20	1527	5.63
6210T	249000	83000	820	370	360	350	320	1600	30	850	580	13	20	2126	10.53
6220T	336000	112000	850	410	400	390	350	1600	30	930	590	13	20	2785	16.07
6230T	435000	145000	550	430	420	420	360	1800	30	1000	670	13	20	3584	24.06
6240T	559000	186000	500	460	450	450	370	1800	30	1100	700	13	20	4735	33.82

Descrever

É um acoplamento simples e econômico para aplicações de alto torque.

O acoplamento de grade de mola serpentina Jiangsu RSK combina a alta capacidade de torque dos acoplamentos de engrenagem com a flexibilidade dos acoplamentos elásticos, tornando-o uma opção mais simples e ideal entre acoplamentos de serviço médio a pesado. Seu design de desmontagem rápida elimina completamente as dificuldades de instalação e remoção, oferecendo uma solução de acoplamento mais econômica e confiável.

A resistência ao impacto, o amortecimento de vibrações e a adaptabilidade a cargas variadas proporcionam maior proteção ao equipamento.

As superfícies dos dentes do acoplamento de grade de mola serpentina RSK são compostas por múltiplas superfícies curvas, que permitem que a área de contato varie de acordo com as mudanças na carga. Este design permite que o acoplamento resista melhor a impactos de carga e cargas variáveis, garantindo maior segurança durante a partida ou sob condições de carga irregulares. Além disso, a transmissão flexível da mola absorve uma quantidade significativa de forças vibracionais. Seu efeito de amortecimento reduz as vibrações de impacto em mais de 36%, tornando-o um verdadeiro filtro de choques e vibrações para sistemas de transmissão de energia.

A instalação e remoção rápidas economizam tempo e esforço.

Com o objetivo de resolver as dificuldades e ineficiências na instalação e desmontagem de acoplamentos, a RSK desenvolveu um acoplamento de desmontagem rápida totalmente novo. Ele adota uma interface de superfície cônica e utiliza vários parafusos de alta resistência na face final para aplicar força, obtendo efeitos de expansão e conexão. Esse design permite um ajuste com folga durante a instalação, ao mesmo tempo em que oferece o desempenho de um ajuste com interferência, economizando mais de 70% do tempo em comparação com produtos tradicionais com ajuste com interferência.

Vida útil ultralonga.

A mola cônica é fabricada em liga de aço de alta resistência e passa por um rigoroso processo de tratamento térmico para obter rigidez e flexibilidade superiores. A superfície da mola é jateada com precisão para comprimir a estrutura molecular da camada superficial, resultando em maior resistência ao desgaste e vida útil prolongada.

Estrutura simples e fácil manutenção.

Baixos requisitos de instalação e uma ampla variedade de designs.

O requisito de precisão de instalação para acoplamentos de grade de mola serpentina é menor do que para acoplamentos gerais. A mola pode oscilar livremente dentro das ranhuras dos dentes da luva do meio acoplamento, permitindo desvios radiais, angulares e axiais consideráveis entre os dois eixos. Desde que esses desvios permaneçam dentro de uma determinada faixa, eles não afetarão o desempenho da transmissão de potência, nem gerarão ruído ou comprometerão a vida útil.
