Atacado RSK-TBC 6ZT Acoplamento de transmissão multidiafragma de alta velocidade e alta potência

Página inicial / Produtos / Acoplamentos de diafragma de alta velocidade / RSK-TBC 6ZT Acoplamento de transmissão multidiafragma de alta velocidade e alta potência
RSK-TBC 6ZT Acoplamento de transmissão multidiafragma de alta velocidade e alta potência

RSK-TBC 6ZT Acoplamento de transmissão multidiafragma de alta velocidade e alta potência

Fale Conosco
  • Especificação
  • Descrição
Especificação

Modelo: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
Torque nominal Eu sei Nm 300 420 650 1100 1600 2600
Pico de Torque Obrigado Nm 450 630 975 1650 2400 3900
Diâmetro Externo D milímetros 77 89 104 123 143 167
Diâmetro do furo d milímetros 25-45 32-52 40-60 45-70 55-90 65-100
Velocidade Máxima N máx. min−1 13600 11800 10100 8500 7300 6200
Compensação Deslocamento Axial △Ka milímetros 0.8 0.9 1.1 1.3 1.5 1.7
Deslocamento radial Manga 1 △Kr milímetros 0.2 0.2 0.25 0.3 0.3 0.35

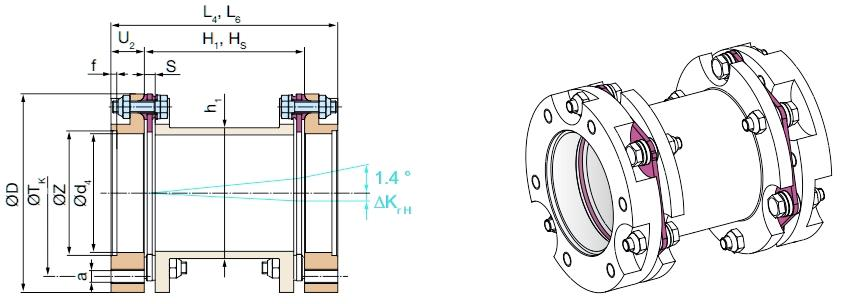

Manga 2 △Keh milímetros 0.7 0.8 1 1.25 1.45 1.5

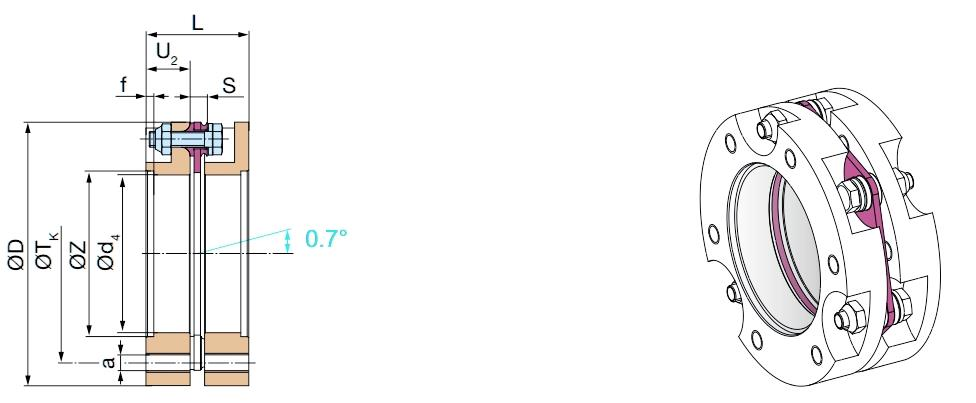

Deslocamento Angular Diafragma Único ° 0.7

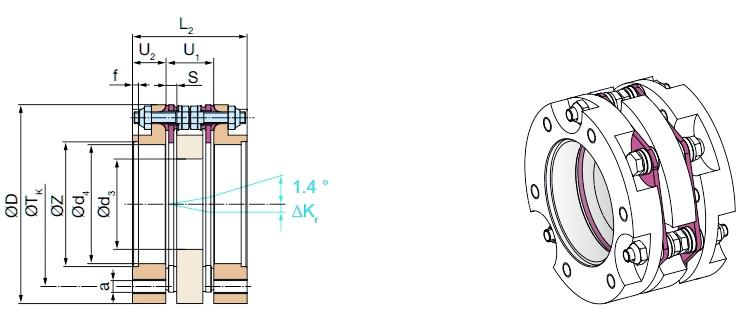

Diafragma Duplo ° 1.4
Rigidez da Primavera Nm/rad 285 305 875 1285 2025

3260

Modelo: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
Torque nominal Eu sei Nm 190 290 450 720 1000 1600
Pico de Torque Obrigado Nm 285 435 675 1080 1500 2400
Diâmetro Externo D milímetros 77 89 104 123 143 167
Diâmetro do furo d milímetros 25-45 32-52 40-60 45-70 55-90 65-100
Velocidade Máxima N máx. min−1 13600 11800 10100 8500 7300 6200
Compensação Deslocamento Axial △Ka milímetros 1.1 1.3 1.5 1.8 2.1 2.5
Deslocamento radial Manga 1 △Kr milímetros 0.3 0.3 0.4 0.45 0.45 0.55
Manga 2 △Keh milímetros 1.0 1.2 1.5 1.8 2.1 2.2
Deslocamento Angular Diafragma Único ° 1
Diafragma Duplo ° 2
Rigidez da Primavera Nm/rad 229 248 298 876 1089 1990

Observações:
1. O torque nominal aplica-se ao torque alternado e ao deslocamento para o valor máximo.
2. O torque máximo é adequado para direção única de rotação e pressão máxima ≤ 10 5

3. A velocidade máxima não é adequada para mangas muito longas.
4. O deslocamento não é adequado para atingir o valor máximo ao mesmo tempo.
5. O deslocamento axial é adequado para estrutura de diafragma duplo e tem valor estático.
6. A rigidez angular da mola é adequada para valores de diafragma único.
7. Para dimensões específicas de design, entre em contato com nosso departamento de design.
