Especificação

Tamanho (mm)	Dimensões (mm)			Carga nominal		Pressão de contato (MPa)		Parafuso de travamento	Peso (aprox. kg)
Tamanho (mm)	L1	L2	D1	Axiais (kN)	Torque (N·m)	Eixo (MPa)	Hub (MPa)	Aperto (N·m)	Peso (aprox. kg)
18×47×28	17	34	54	28	270	212	94	17	0.3
19×47×28	17	34	54	28	274	215	93	17	0.3
20×47×28	17	34	54	28	280	218	94	17	0.32
22×47×28	17	34	54	28	300	200	95	17	0.32
24×50×28	17	34	57	28	330	178	89	17	0.35
25×50×28	17	34	57	34	420	210	105	17	0.32
28×55×28	17	34	62	35	510	177	96	17	0.37
30×55×28	17	34	62	35	510	177	96	17	0.37
32×60×28	17	34	67	40	730	222	116	17	0.39
35×60×28	17	34	67	44	770	194	112	17	0.39
38×65×28	17	34	72	45	830	181	103	17	0.46
40×65×28	17	34	72	50	940	182	109	17	0.46
42×75×33	20	41	82	70	1590	234	130	41	0.72
45×75×33	20	41	82	70	1630	213	124	41	0.7
48×80×33	20	41	87	70	1740	198	119	41	0.8
50×80×33	20	41	87	80	1830	195	120	41	0.77
55×85×33	20	41	92	80	2210	192	125	41	0.8
60×90×33	20	41	97	80	2410	178	120	41	0.88
65×95×33	20	41	102	90	3090	192	131	41	0.93
70×110×40	24	50	117	130	4620	208	134	83	1.6
75×115×40	24	50	122	130	4900	191	123	83	1.76
80×120×40	24	50	127	130	5000	176	119	83	1.81
85×125×40	24	50	132	150	6300	195	135	83	1.9
90×130×40	24	50	137	150	6800	187	131	83	2
95×135×40	24	50	142	160	7700	191	132	83	2.1
100×145×44	26	56	152	190	9800	202	141	145	2.8
110×155×44	26	56	162	200	10300	173	125	145	3.2
120×165×44	26	56	172	220	12200	189	138	145	3.4
130×180×54	34	66	187	280	19000	177	126	145	5.1
140×190×54	34	68	197	290	20000	158	115	230	5.4

Tamanho (mm)	Dimensões (mm)			Carga nominal		Pressão de contato (MPa)		Parafuso de travamento	Peso (aprox. kg)
Tamanho (mm)	L1	L2	D1	Axiais (kN)	Torque (N·m)	Eixo (MPa)	Hub (MPa)	Aperto (N·m)	Peso (aprox. kg)
150×200×54	34	68	207	340	26000	179	133	230	5.6
160×210×54	34	68	217	370	30000	141	139	230	6
170×225×64	44	78	232	380	34000	185	106	230	7.9
180×235×64	44	78	242	400	35000	130	101	230	8
190×250×64	44	78	257	460	48000	161	120	230	10
200×260×64	44	78	267	500	48000	144	110	230	10.5
220×285×72	50	88	294	587	64500	145	110	355	13.4
240×305×72	50	88	314	734	88000	165	130	355	14.3
260×325×72	50	88	334	840	114000	180	145	355	15.5
280×355×84	60	102	364	948	132000	150	120	485	22.9
300×375×84	60	102	384	1059	129000	150	125	485	24.1
320×405×101	74	121	414	1374	250000	160	120	690	36.4
340×425×101	74	121	434	1603	272500	140	130	690	38.4
360×455×116	86	138	464	1710	308000	175	115	930	46.2
380×475×116	86	138	486	1995	379000	155	125	930	55
400×495×116	86	138	504	1995	399000	150	120	930	61

Descrever

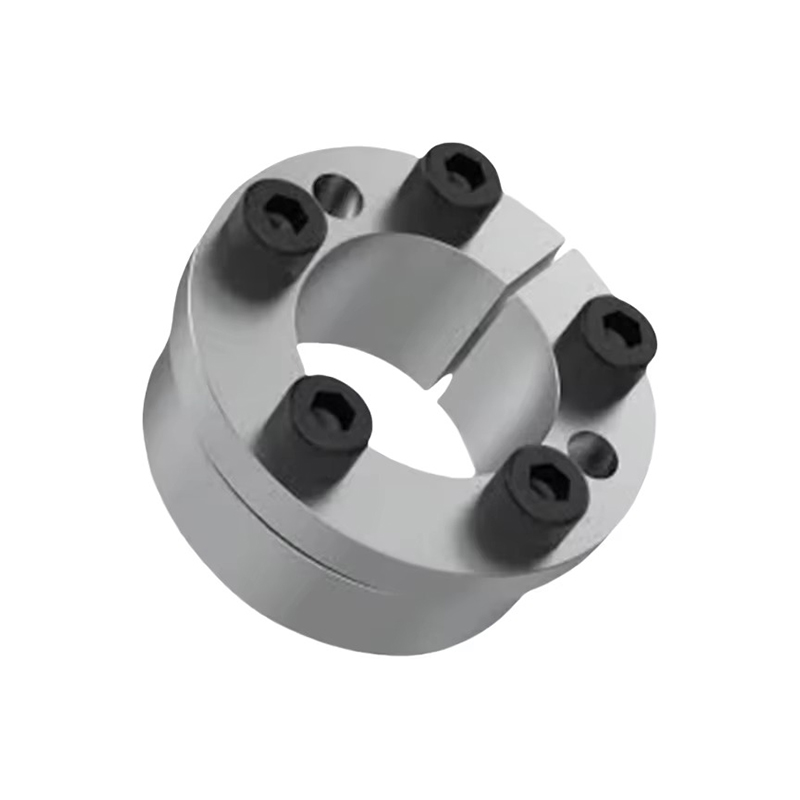

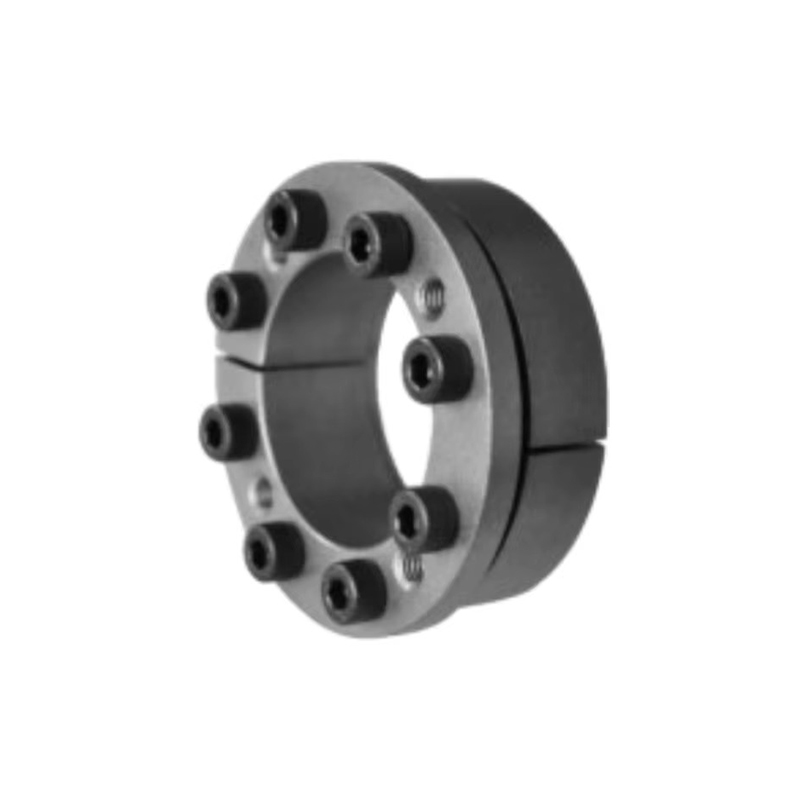

A luva de expansão de alta precisão Z8 é um componente mecânico cuidadosamente projetado para fornecer instalação precisa e desempenho confiável em ambientes industriais exigentes. Fabricada em aço de alta qualidade, esta luva de expansão combina técnicas avançadas de fabricação com maior resistência à fadiga para garantir durabilidade duradoura. Seu design permite fácil desmontagem e montagem, tornando a manutenção e a substituição eficientes e diretas.

Principais recursos e vantagens
Engenharia de alta precisão: Fabricado com tolerâncias restritas para garantir estabilidade dimensional precisa, garantindo um ajuste seguro e consistente em montagens que exigem alinhamento exato.

Fácil desmontagem e montagem: O design da luva simplifica os processos de instalação e remoção, reduzindo o tempo de inatividade e os custos de mão de obra durante a manutenção ou atualizações do equipamento.

Excelente resistência à fadiga: Construído para suportar ciclos de tensão repetitivos sem comprometer a integridade estrutural, prolongando significativamente a vida útil do componente sob condições de carga dinâmica.

Prevenção de Danos: Construído em aço durável com tratamentos de superfície que aumentam a resistência ao desgaste, corrosão e danos mecânicos, preservando o desempenho ao longo do tempo.

Estabilidade estrutural confiável: Mantém a forma e a resistência sob alta carga e diversas condições operacionais, evitando deformações e garantindo a segurança operacional.

Compatibilidade versátil de aplicações: Adequado para integração em diversos sistemas mecânicos onde precisão e durabilidade são críticas.

Aplicativos
Máquinas de Precisão: Ideal para uso em equipamentos que exigem alinhamento exato e fixação confiável, como máquinas CNC, robótica e ferramentas de fabricação de alta precisão.

Componentes Automotivos: Indicados para montagens sujeitas a cargas e vibrações repetitivas, aumentando a vida útil dos componentes e reduzindo a frequência de manutenção.

Equipamentos Industriais: Utilizados em bombas, compressores e outras máquinas onde a resistência à fadiga e a facilidade de manutenção são prioridades.

Aeroespacial e Defesa: Aplicável em sistemas onde o ajuste preciso e a durabilidade sob estresse cíclico são essenciais para a confiabilidade operacional.

Soluções OEM: Personalizáveis para atender requisitos técnicos específicos em aplicações industriais e mecânicas especializadas.
