Name: Acoplamento CVJ universal de velocidade constante síncrona com gaiola esférica com sulco em arco de alto torque RSK BJD
Rating: 5 (99 reviews)

Especificação

Ângulo de operação=18°

Expansão permitida 士12~±35

Ligação com cubo de flange

Especificações fundamentais:

Tipo	Diagramaa	Torque Nominal (N·m)	Torque de fadiga (N·m)	Ângulo operacional permitido		A expansão Δ	O momento de inércia GD³ J × 10 ^-3 (kg·m²)
				Ângulo operacional permitido			L=500	L=1000	Cada 100 a mais do comprimento
				Em rotação	Em repouso		Eixo Sólido	Eixo oco	Eixo Sólido	Eixo oco
BJ75D	Figura 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Figura 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Figura 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Figura 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Figura 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Figura 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Figura 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Figura 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Figura 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

As principais dimensões:

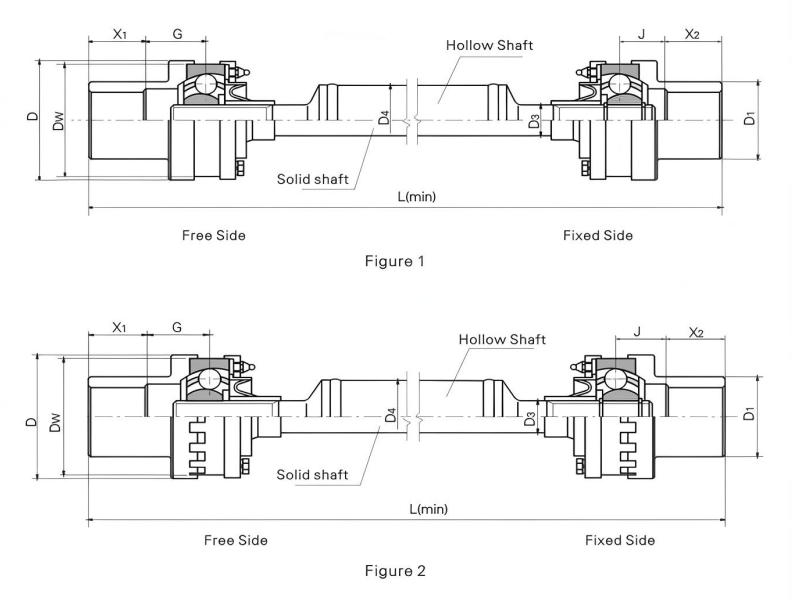

Tipo	Diagramaa	Dw	D	D1	G	J	Eixo Sólido D3	Eixo oco D4	L(min)
Tipo	Diagramaa	Dw	D	D1	G	J	Eixo Sólido D3	Eixo oco D4	Eixo Sólido	Eixo oco
BJ75D	Figura 1	80	85	55	38	26	22	50	280	640
BJ95D	Figura 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Figura 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Figura 1	146	151	105	72	50	46	76	520	970
BJ175D	Figura 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Figura 2	190	196	140	85	65	60	102	650	1120
BJ225D	Figura 2	212	218	160	90	70	66	102	720	1140
BJ250D	Figura 2	230	238	180	100	80	76	140	750	1160
BJ300D	Figura 2	266.7	273	205	115	90	84	140	830	1190

Observações: X ₁ , X ₂ são os comprimentos das pontas do eixo decididos pelos clientes.

A característica e uso

O ajuste da distância de instalação e da expansão axial é realizado através da ranhura deslizante encaixada na junta universal.

é usado principalmente para acionar o rolo de pressão, o rolo de vedação do rolo de esfrega, o rolo de tensão de acabamento e o rolo de compressão no equipamento metalúrgico.

O exemplo de simbolização:BJ125D1000

BJ: Tipo BJ

125: A especificação é 125

D: Tipo D

1000: O comprimento é1000

Descrição

O acoplamento universal de velocidade constante com gaiola esférica com ranhura em arco é um componente de precisão que desempenha um papel fundamental no campo da transmissão industrial moderna. Com seu excelente desempenho e qualidade confiável, tornou-se a escolha ideal para muitos cenários de aplicações de alta demanda.

A junta homocinética é composta principalmente de componentes principais, como o anel externo da gaiola esférica, o anel interno em forma de estrela, a gaiola e a esfera de aço de transmissão de força. O anel externo da gaiola esférica e o anel interno em forma de estrela estão firmemente conectados aos eixos mestre e escravo, respectivamente. O centro da esfera de aço de transmissão de força está localizado no plano que passa pelo centro do acoplamento e é colocado na pista composta pelas ranhuras esféricas externas do anel externo esférico e pelas ranhuras esféricas externas do anel interno em forma de estrela. Os centros das duas esferas coincidem precisamente com o centro do acoplamento universal, e as esferas de aço são instaladas na janela da gaiola. Um projeto estrutural tão requintado garante que quando o ângulo entre os eixos mestre e escravo do acoplamento muda, o ponto de transmissão de força esteja sempre na bissetriz do ângulo, realizando assim a sincronização da velocidade entre os eixos mestre e escravo, que também é a razão fundamental pela qual é chamado de acoplamento universal síncrono de velocidade constante.

Em termos de desempenho, esse acoplamento possui muitos destaques. Sua sincronização é excelente, o que evita efetivamente o problema de operação instável do equipamento causado pela diferença de velocidade. Possui forte desempenho de buffer e redução de vibração, o que pode reduzir significativamente o ruído durante o processo de transmissão e criar um ambiente mais silencioso para operação do equipamento. Além disso, sob o mesmo diâmetro de rotação e ângulo de inclinação, sua capacidade de carga pode ser aumentada em 0,5-1 vezes em comparação com produtos similares, que são totalmente capazes de transmitir grande torque. Tanto no sentido axial quanto no radial, possui um grande valor de compensação, principalmente no sentido axial, que pode ser alcançado sem estrias externas, simplificando muito a estrutura geral do equipamento. Além disso, o acoplamento também tem as vantagens de estrutura nova, peso leve, boa processabilidade, etc., o que é conveniente para produção em massa e ajuda a reduzir custos. Ao mesmo tempo, é confiável na operação, fácil de montar e desmontar, fácil de manter diariamente e tem uma longa vida útil. Quer se trate de carga pesada de baixa velocidade ou condições de transmissão de alta velocidade, ele pode lidar facilmente com isso.

O acoplamento universal síncrono de velocidade constante do tipo gaiola de esferas fixa de alto torque é amplamente utilizado em muitas indústrias, como metalurgia, mineração, máquinas de engenharia, petroquímica, etc. Em equipamentos de laminação de aço em grande escala na indústria metalúrgica, ele pode transmitir de forma estável grande torque para garantir a eficiência e precisão do processo de laminação de aço; nos equipamentos de escavação e transporte de máquinas de mineração, pode se adaptar a condições de trabalho complexas para garantir uma transmissão de energia estável e confiável; nas operações de elevação e escavação de máquinas de engenharia, fornece forte suporte para a forte potência do equipamento; em equipamentos de mistura e transporte em larga escala na indústria petroquímica, desempenha um papel vital de transmissão.
