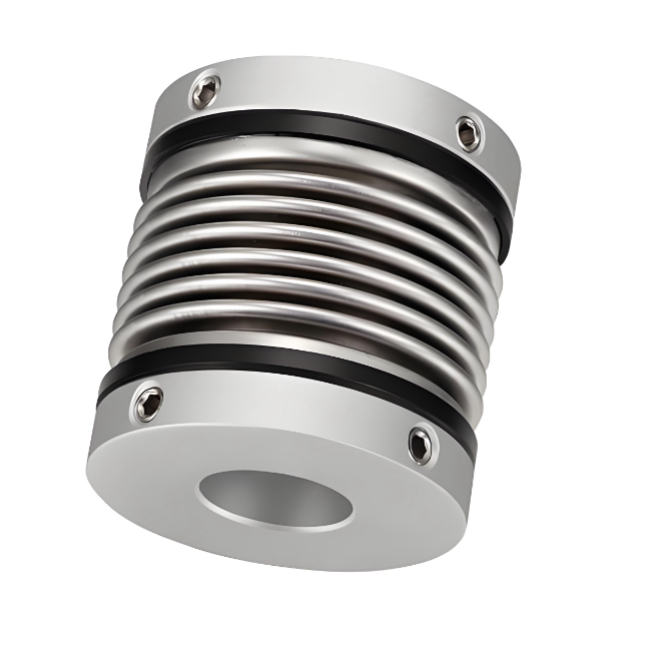

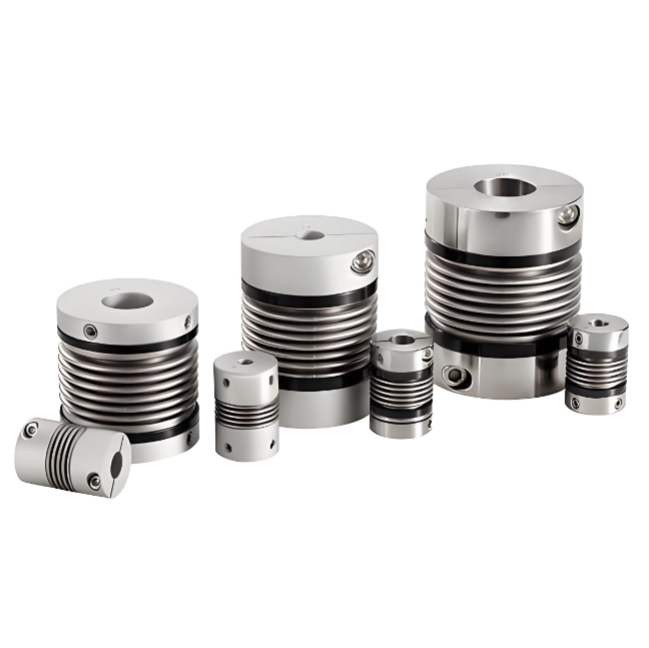

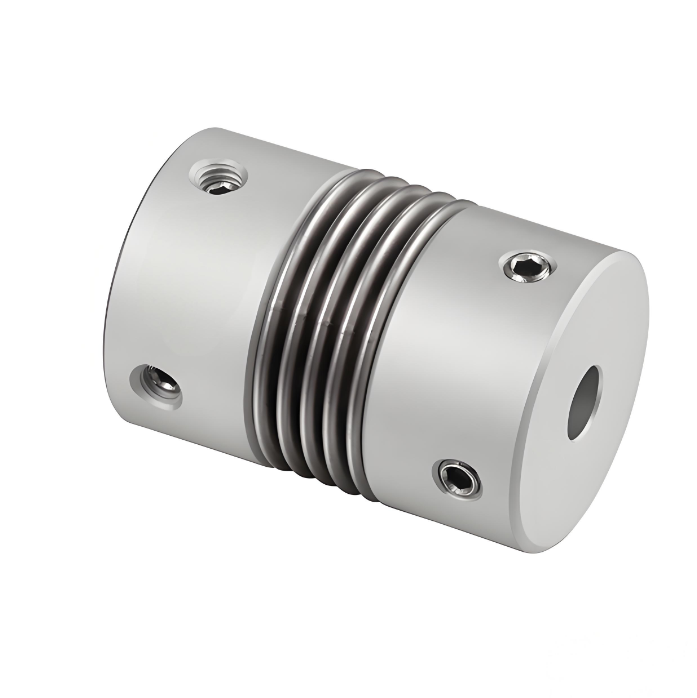

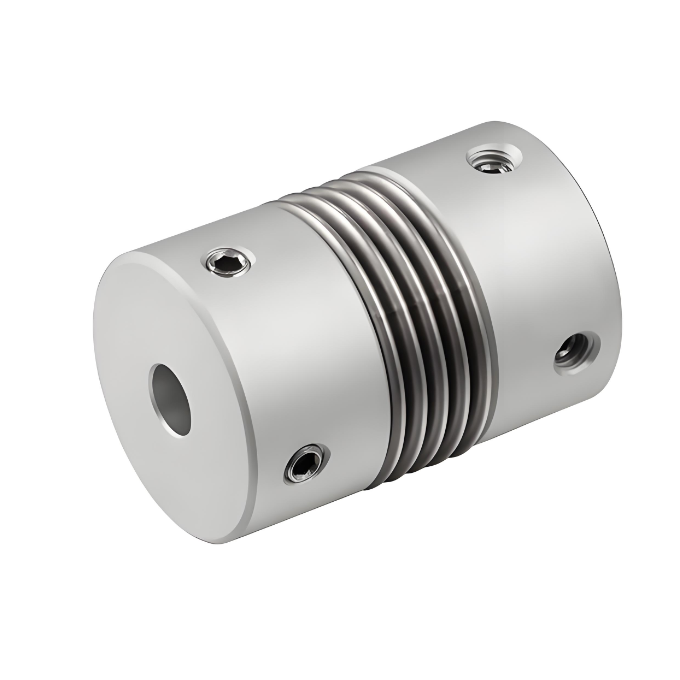

Acoplamentos de fole de liga de alumínio RSK-CPR O tipo de parafuso de posicionamento compensa desvios radiais angulares e axiais de forma mais eficaz

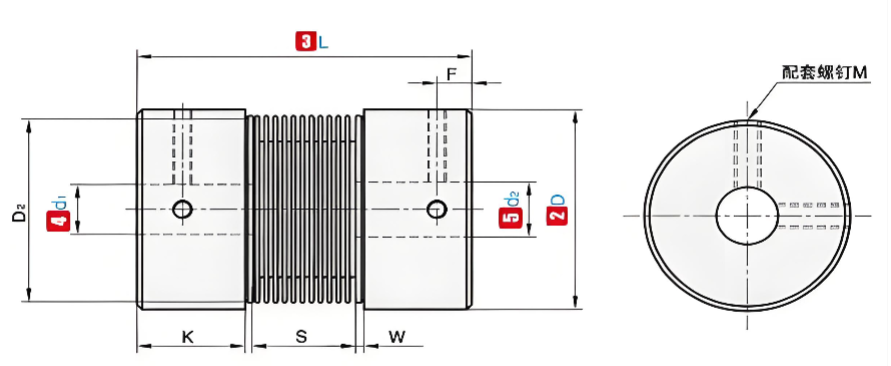

P/N

ΦD

L

Diâmetro interno padrão (mm)

K

W

S

D₂

F

M

Aperto de torque (N.m)

RSK-CPR

16

27

4-5-6-6,35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6,35-7-8-9-9,525

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6,35-7-8-9-9,525-10-11-12

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6,35-7-8-9-9,525-10-12

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-10-11-12-12,7-14-15

8

4

18

27.2

4.5

M5

5

40

51

8-9-9.525-10-11-12-12,7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

M5

5

Nota: Os furos internos em ambas as extremidades do acoplamento podem ser combinados livremente com os diâmetros internos mínimo e máximo. Os tamanhos de diâmetro interno marcados na tabela são apenas para referência. O diâmetro do furo exigido pelo cliente também é apenas para referência. Para saber o diâmetro do furo exigido pelo cliente, entre em contato conosco.

P/N

ΦD

L

Torque nominal (N.m)

Permitir polarização (mm)

Permitir inclinação (∠°)

Permitir desvio axial (mm)

Permitir RPM

Rigidez torcional estática (N.m/rad)

Momento de inércia (Nm)

Peso (g)

RSK-CPR

16

27

0.8

0.1

2

0.3

-1,0

20000

150

7,9X10⁻⁷

8

20

32

1.5

0.1

2

0.3

-1,0

18000

220

2,0X10⁻⁶

13

22.5

34

1.8

0.15

2

0.3

-1,0

16000

300

6,2X10⁻⁶

22

25

37

2.0

0.15

2

0.5

-1,3

15000

330

6,7X10⁻⁶

30

32

42

2.5

0.2

2

0.5

-1,3

11000

490

2,0X10⁻⁵

53

40

51

10

0.2

2

0.5

-1,3

10000

530

2,1X10⁻⁵

85

Nota: O torque inercial e os parâmetros técnicos acima são medidos pelo padrão de abertura máxima. O valor máximo do torque nominal está relacionado à durabilidade do próprio acoplamento. Quanto maior o diâmetro externo, maior a força, e quanto menor o diâmetro externo, maior a velocidade permitida.
