RSK-BJB Acoplamentos universais CV de gaiola de esferas de transmissão de alta eficiência usados ​​principalmente em extremidades de eixo de caminhões de mineração

Característica BJ-B:

Ângulo de operação≤42,5°

Ligação através do eixo estriado

Especificações Fundamentais

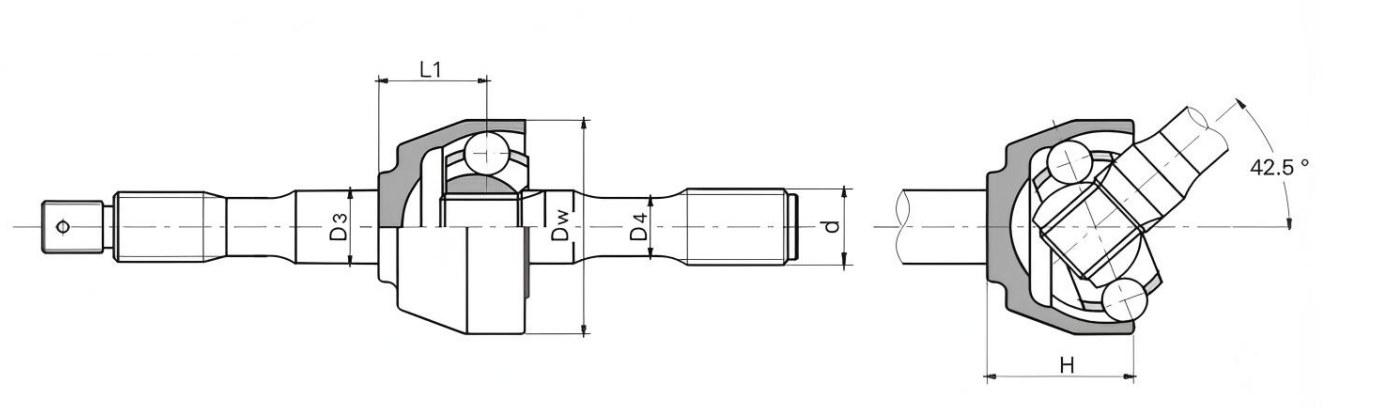

As principais dimensões

Observações: as dimensões "∞" são para referência

A característica e uso

• Estrutura compacta; fácil montagem e desmontagem; o ângulo de operação permitido pode chegar a 42,5°.
• É usado principalmente para a transmissão da ponte de direção de veículos.

O exemplo de simbolização:BJ125B1000

BJ: Tipo BJ

125: A especificação é 125

B: Tipo B

1000: O comprimento é 1000

Os acoplamentos CV Universal de gaiola de esferas de transmissão de alta eficiência são um componente de transmissão de precisão projetado para condições de trabalho complexas. Seu excelente desempenho e qualidade confiável desempenham um papel fundamental em muitos campos. ​

O acoplamento é composto principalmente por um anel externo de gaiola esférica, um anel interno em forma de estrela, uma gaiola e uma esfera de aço transmissora de força. O anel externo da gaiola esférica e o anel interno em forma de estrela estão intimamente conectados aos eixos mestre e escravo, respectivamente. Os centros das esferas de aço transmissoras de força estão todos localizados no plano que passa pelo centro do acoplamento e são colocados na pista composta pelas ranhuras esféricas externas do anel externo esférico e pelas ranhuras esféricas externas do anel interno em forma de estrela. Os centros das duas superfícies esféricas coincidem com o centro do acoplamento universal. Para garantir que os centros de todas as esferas de aço estejam na bissetriz do ângulo entre os eixos dos dois eixos, as esferas de aço são habilmente instaladas na janela da gaiola. Um design tão engenhoso garante que quando o ângulo entre os eixos mestre e escravo do acoplamento muda, o ponto de transmissão de força possa sempre ser localizado com precisão na bissetriz do ângulo, garantindo assim a sincronização perfeita da velocidade entre os eixos mestre e escravo. ​

Este acoplamento tem muitas vantagens significativas. Em termos de desempenho de transmissão, pode alcançar transmissão síncrona de alta precisão, reduzir efetivamente a perda de energia durante a transmissão de energia e a eficiência de transmissão pode chegar a 98% ou mais. Ao mesmo tempo, seu excelente desempenho de amortecimento e redução de vibração pode reduzir bastante o ruído gerado durante a operação do equipamento, criando uma atmosfera relativamente silenciosa para o ambiente de trabalho. Em termos de capacidade de carga, sob condições de mesmo diâmetro de rotação e ângulo de inclinação, em comparação com os acoplamentos tradicionais, pode aumentar a capacidade de carga em 0,5 a 1 vez e pode facilmente lidar com condições de carga pesada. Além disso, a sua estrutura compacta e o seu pequeno tamanho tornam-no muito adequado para cenários de trabalho com restrições rigorosas nas dimensões radiais. Além disso, o acoplamento possui excelente desempenho de vedação e adota tecnologia de vedação avançada para evitar efetivamente o vazamento de graxa, prolongando significativamente o ciclo de manutenção e a vida útil do equipamento. ​

Os acoplamentos universais síncronos do tipo gaiola de esfera fixa de transmissão de alta eficiência são amplamente utilizados em muitos campos, como fabricação de automóveis, engenharia mecânica, indústria metalúrgica, aeroespacial, etc. em equipamentos de engenharia mecânica, oferece garantia confiável para o funcionamento eficiente de diversos tipos de máquinas; em equipamentos de grande porte da indústria metalúrgica, pode suportar enormes torques e condições de trabalho complexas, auxiliando no bom andamento da produção; no campo aeroespacial, sua alta precisão e alta confiabilidade atendem aos rigorosos requisitos técnicos.
