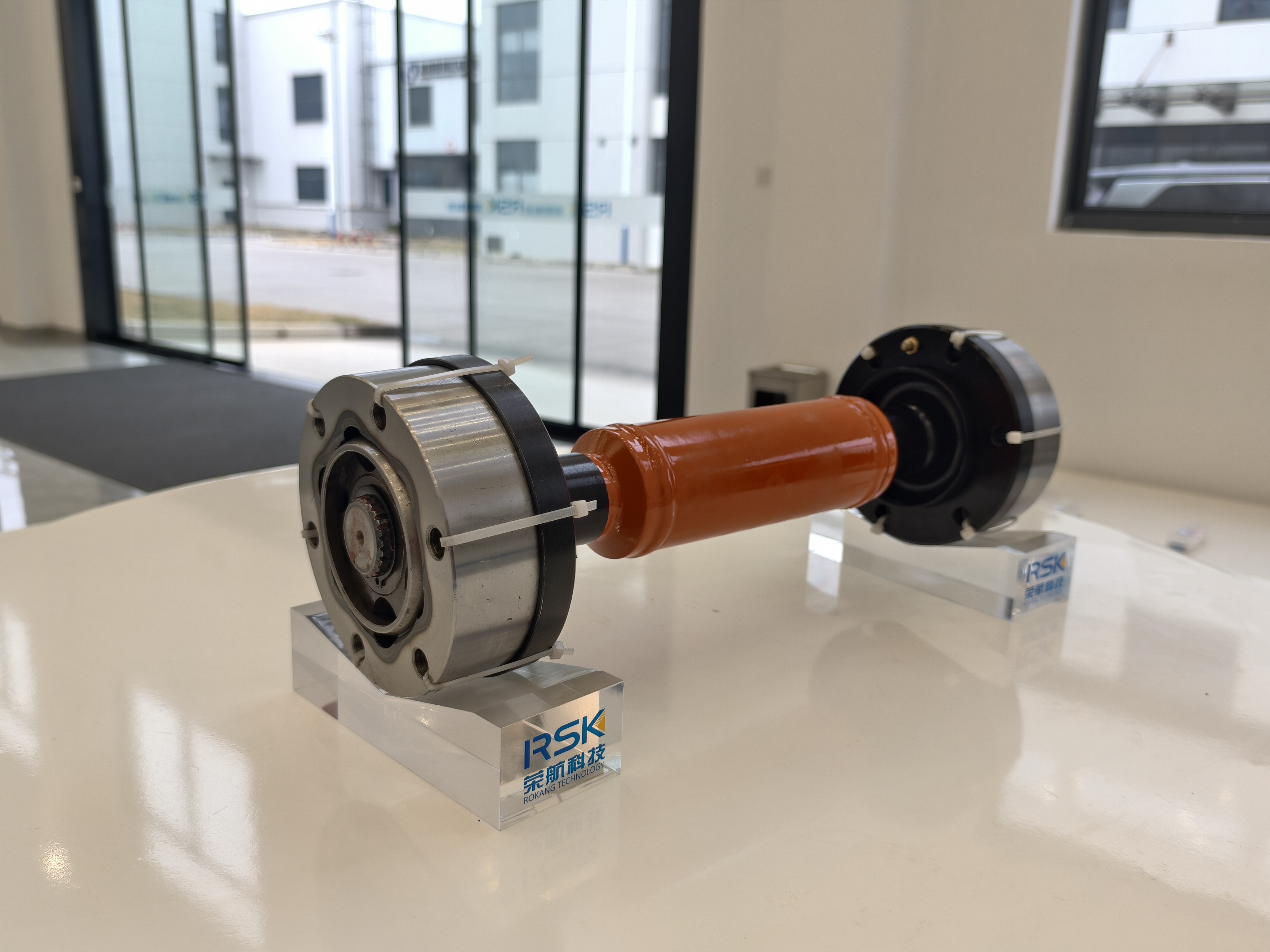

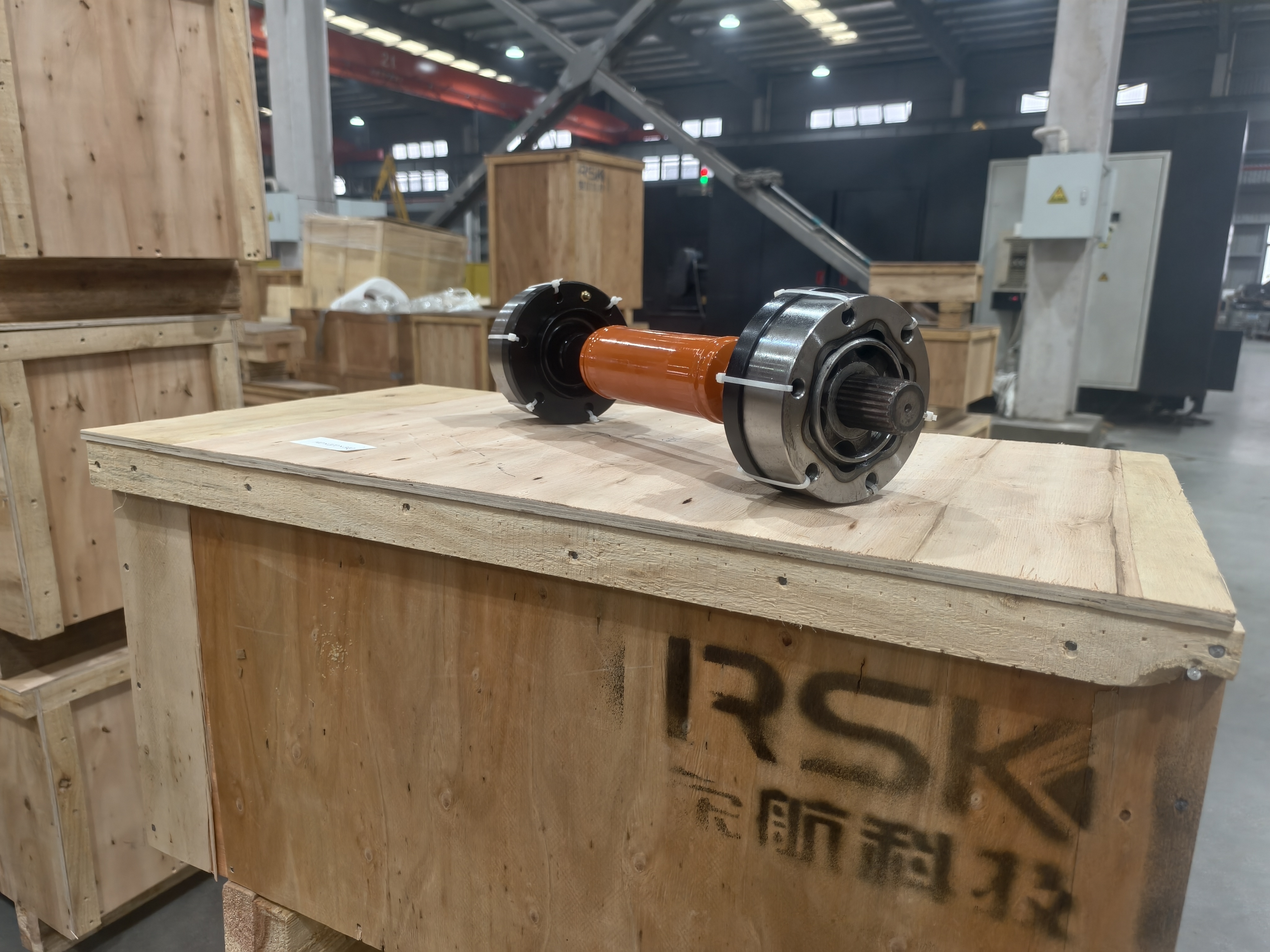

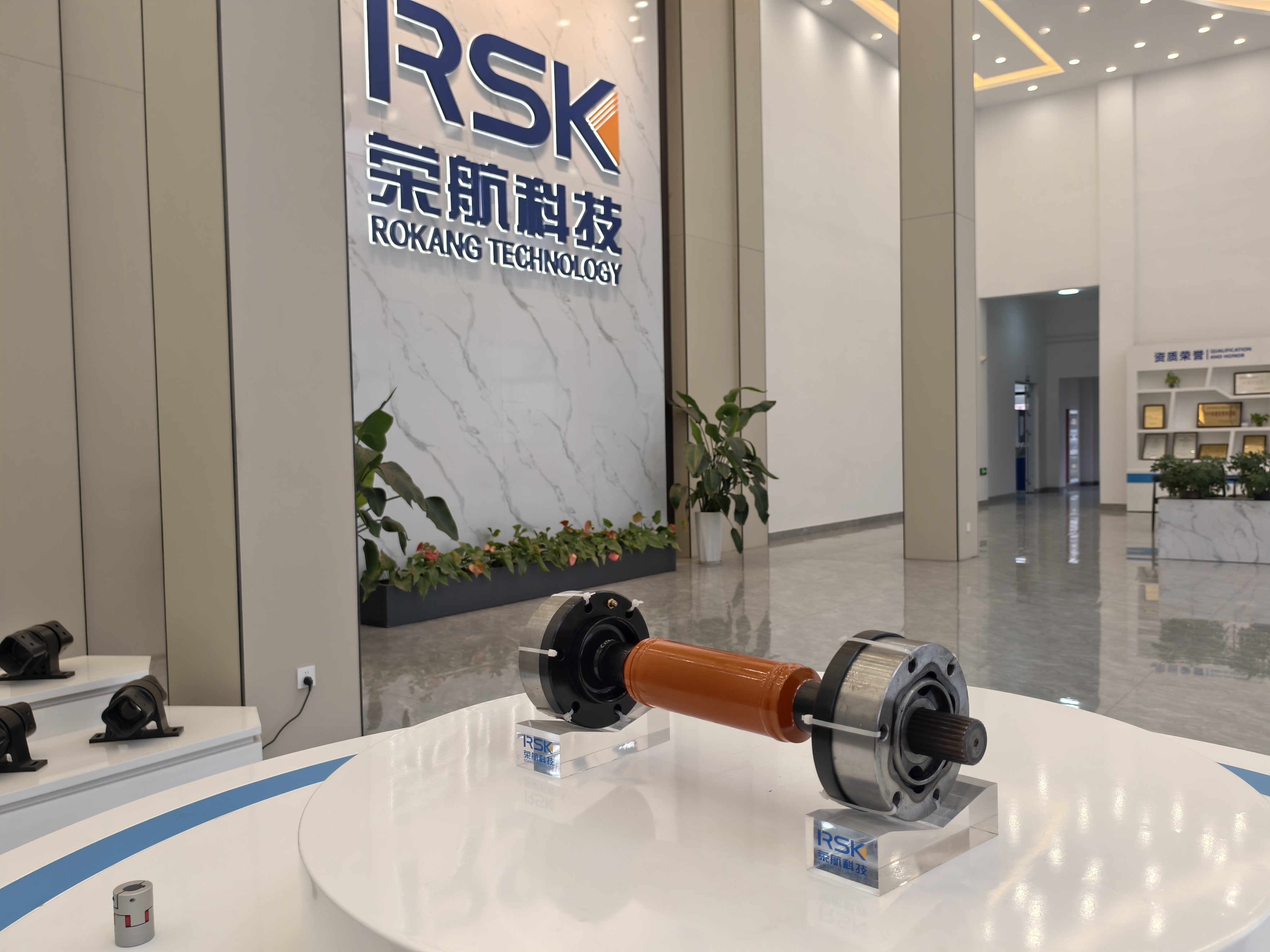

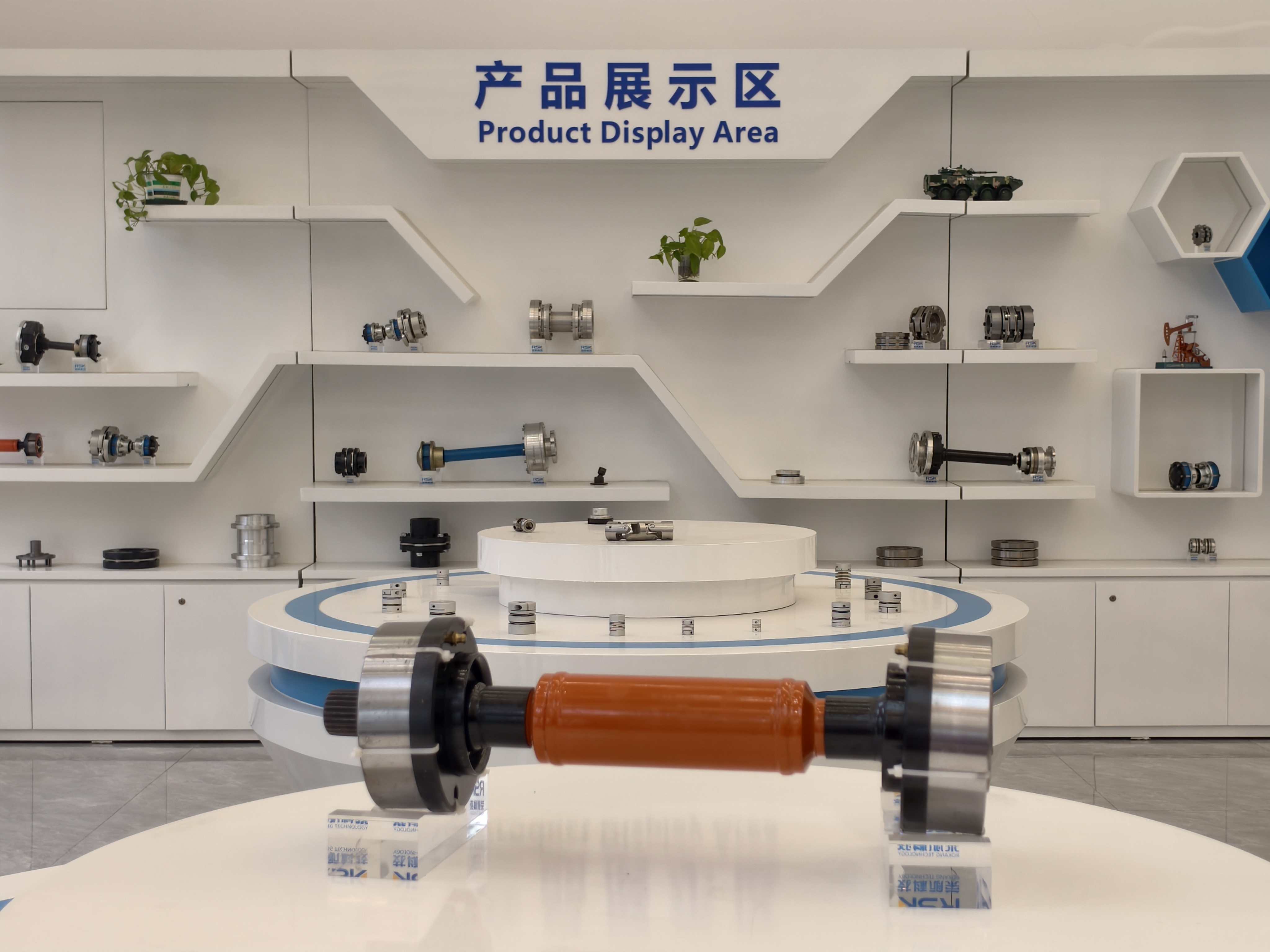

Name: RSK-BJDF Fabricação de junta homocinética tipo fixo de indústria de alto desempenho
Rating: 5 (99 reviews)

Especificação

Ângulo de operação≤18°

Expansão permitida±12~±35

Especificações fundamentais:

Tipo	Diagramaa	Torque Nominal (N·m)	Torque de fadiga (N·m)	Ângulo operacional permitido		A expansão Δ	O momento de inércia GD³ J × 10 ^-3 (kg·m²)
				Ângulo operacional permitido			L=500	L=1000	Cada 100 a mais do comprimento
				Em rotação	Em repouso		Eixo Sólido	Eixo oco	Eixo Sólido	Eixo oco
BJ75DF	Figura 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Figura 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Figura 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Figura 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Figura 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Figura 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Figura 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Figura 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Figura 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

As principais dimensões:

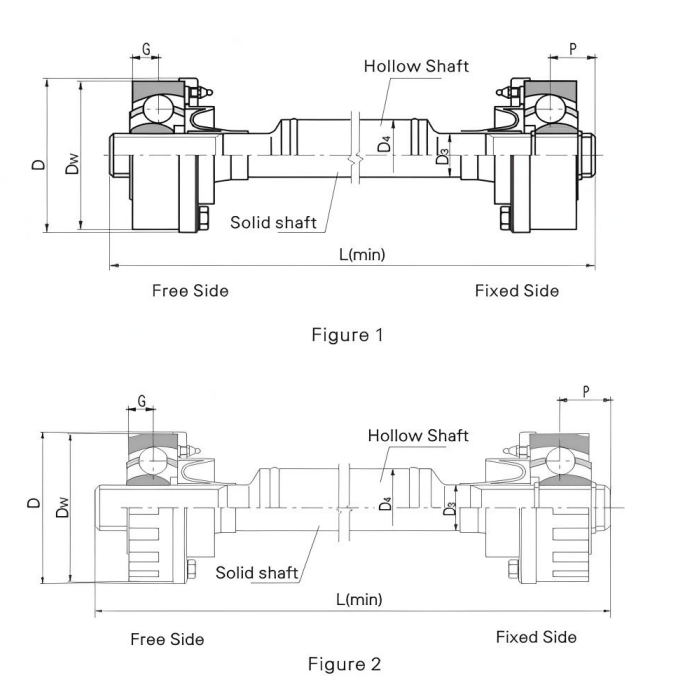

Tipo	Diagramaa	Dw	D	G	P	Eixo Sólido D3	Eixo oco D4	L(min)
Tipo	Diagramaa	Dw	D	G	P	Eixo Sólido D3	Eixo oco D4	Eixo Sólido	Eixo oco
BJ75DF	Figura 1	80	85	12.2	16	22	50	145	505
BJ95DF	Figura 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Figura 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Figura 1	146	151	24.1	28	46	76	250	705
BJ175DF	Figura 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Figura 2	190	196	30	40	60	102	335	805
BJ225DF	Figura 2	212	218	32.5	48	66	102	375	805
BJ250DF	Figura 2	230	238	37.5	53	76	140	395	805
BJ300DF	Figura 2	266.7	273	42	65	84	140	445	805

A característica e uso

O ajuste da distância de instalação e da expansão axial é realizado através da ranhura deslizante encaixada na junta universal.

É usado principalmente para acionar o rolo de pressão, o rolo de vedação do rolo de esfrega, o rolo tensor de acabamento e o rolo de compressão em equipamentos metalúrgicos.

O exemplo de simbolização:BJ125DF1000

BJ: Tipo BJ

125: A especificação é 125

DF: Tipo DF

1000: O comprimento é 1000

Descrição

A junta CV RSK (junta de velocidade constante de gaiola esférica) é um componente de transmissão de alto desempenho. Oferecemos juntas homocinéticas confiáveis e econômicas. Seu projeto estrutural é preciso e consiste principalmente em um anel externo da gaiola esférica, um anel interno em forma de estrela, uma gaiola e uma esfera de aço transmissora de força. O anel externo da gaiola esférica e o anel interno em forma de estrela estão firmemente conectados aos eixos acionador e acionado, respectivamente. Os centros das esferas de aço transmissoras de força estão localizados no plano que passa pelo centro do acoplamento e são colocados na pista composta pelas ranhuras esféricas externas do anel externo esférico e pelas ranhuras esféricas externas do anel interno em forma de estrela. Os centros das duas superfícies esféricas coincidem com o centro do acoplamento universal, garantindo a precisão e estabilidade da operação.

Em termos de princípio de funcionamento, para garantir que os centros de todas as esferas de aço estejam sempre na bissetriz do ângulo entre os dois eixos do eixo, as esferas de aço são instaladas na janela da gaiola. Desta forma, quando o ângulo entre os eixos motor e acionado do acoplamento muda, o ponto de transmissão de força pode continuar na bissetriz do ângulo, de modo que a velocidade entre os eixos motor e acionado permanece sincronizada, alcançando uma transmissão de energia estável e eficiente.

Este produto possui excelente desempenho em resistência ao desgaste. Os principais componentes são feitos de aço resistente ao desgaste de alta resistência e são processados por processos avançados, como forjamento de precisão e extrusão a frio, para garantir a estabilidade da estrutura interna de aço e melhorar significativamente a resistência ao desgaste do material. Ao mesmo tempo, a superfície é especialmente tratada com anticorrosão para aumentar ainda mais a capacidade do produto de resistir à erosão em ambientes agressivos e prolongar significativamente a sua vida útil.

Possui uma ampla gama de cenários de aplicação, especialmente nas indústrias automotiva, metalúrgica, leve, de máquinas pesadas e outras indústrias, onde a transmissão do eixo sob condições de grandes ângulos de inclinação e dimensões radiais restritas pode fornecer conexão de energia confiável e garantias de transmissão para vários tipos de equipamentos mecânicos.
