Name: Gaiola de esfera fixa RSK-BJDT Acoplamento universal síncrono de velocidade constante, grande extensão para metalurgia
Rating: 5 (99 reviews)

Especificação

Ângulo de operação≤18°

Grande tipo de expansão

Ligação com cubo de flange

Especificações fundamentais:

Tipo	Diagramaa	Torque Nominal (N·m)	Torque de fadiga (N·m)	Ângulo operacional permitido			A expansão Δ	O momento de inércia GD³ J × 10⁻ ³ (kg·m²)
Tipo	Diagramaa	Torque Nominal (N·m)	Torque de fadiga (N·m)	Em rotação	Em repouso		A expansão Δ	L=1000	Cada 100 a mais do comprimento
BJ75DT	Figura 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	Figura 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	Figura 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	Figura 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	Figura 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	Figura 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	Figura 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	Figura 2	42238	20678	18°		20°	140	3905	54
BJ300DT	Figura 2	63112	29106	18°		20°	140	7195	54

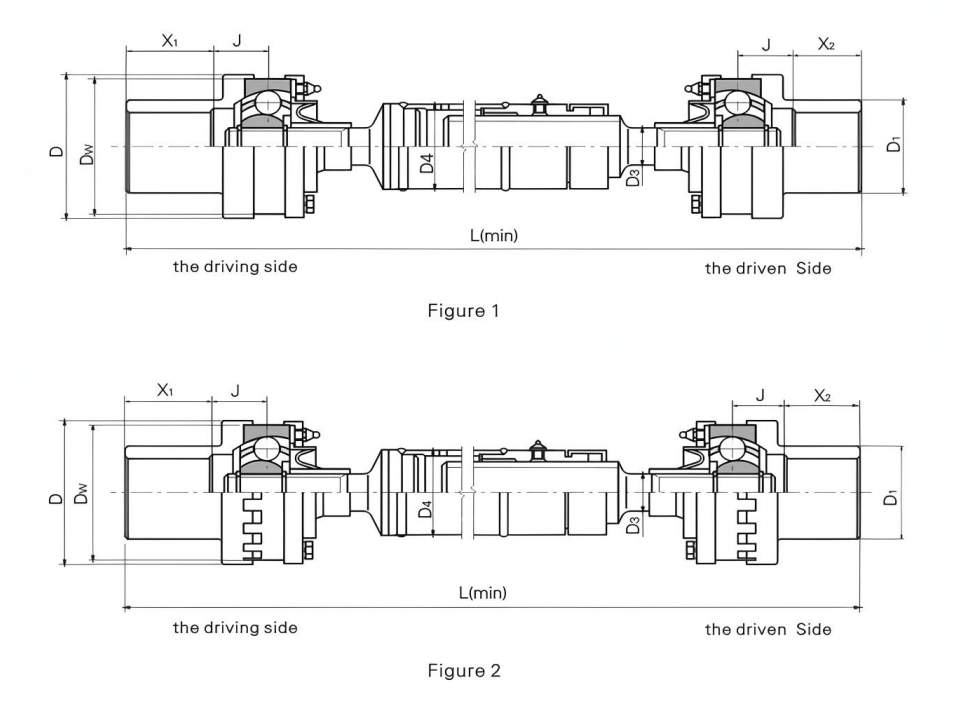

As principais dimensões:

Tipo	Diagramaa	Dw	D	D1	D3	D4	J	L(min)
BJ75DT	Figura 1	80	85	55	22	50	26	640
BJ95DT	Figura 1	95	100	65	27.5	60	32	710
BJ125DT	Figura 1	125	130	90	36.75	76	42	840
BJ150DT	Figura 1	146	151	105	46	76	50	970
BJ175DT	Figura 2	165.1	170	120	52	89	60	1080
BJ200DT	Figura 2	190	196	140	60	102	65	1120
BJ225DT	Figura 2	212	218	160	66	102	70	1140
BJ250DT	Figura 2	230	238	180	76	140	80	1160

Observações: X ₁ , X ₂ são os comprimentos das pontas do eixo decididos pelos clientes.

A característica e uso

O ajuste da distância de instalação e a expansão axial são realizados através do ajuste da estria deslizante na junta universal. A expansão pode ser ajustada de acordo com o requisito especial. É usado principalmente para acionar o rolo de pressão, rolo de vedação do rolo de esfrega, rolo de tensão de acabamento e rolo de compressão no equipamento metalúrgico.

O exemplo de simbolização:BJ125DT1000

BJ:Tipo BJ

125: A especificação é 125

D: Tipo D

T:A expansão da estria do eixo intermediário

1000:O comprimento é1000

Descrição

A grande extensão do acoplamento universal síncrono de velocidade constante com gaiola de esfera fixa é um componente de transmissão que combina design inovador e excelente desempenho. Sua estrutura requintada é composta por uma luva em estrela (pista interna), uma carcaça esférica (pista externa), uma esfera de aço, uma braçadeira, uma tampa contra poeira e uma gaiola. Na parede interna da carcaça cilíndrica e na parte externa da luva em estrela, o design exclusivo de ranhura reta cilíndrica, com as esferas de aço precisamente colocadas nela, combinado com o posicionamento estável das esferas de aço pela gaiola e as seis pistas de esferas de aço de transmissão bem lubrificadas nos assentos esféricos internos e externos, garantem uma transmissão de energia estável e eficiente.

Ao trabalhar, a potência começa no eixo de transmissão e atinge suavemente a extremidade de saída através da condução das esferas de aço e da carcaça esférica. Não importa como o ângulo entre os eixos muda sob condições de trabalho complexas, o acoplamento pode garantir a sincronização do eixo de entrada e da velocidade do eixo de saída com sua estrutura engenhosa para obter uma transmissão de potência suave e precisa.

Em termos de desempenho, tem todas as vantagens. A alta eficiência de transmissão é seu destaque significativo. A perda de potência muda quase linearmente na faixa de inclinação do eixo. Em condições normais de trabalho, a eficiência de transmissão pode chegar a 0,98. Com excelente capacidade de compensação angular, o ângulo entre os dois eixos pode ser alterado de forma flexível de 0° a 45° e pode lidar com vários ambientes de instalação e operação. Ao mesmo tempo, também possui bom desempenho telescópico, que pode absorver efetivamente a vibração e o impacto durante a operação do equipamento e reduzir as perdas do sistema. Além disso, o canal de rotação do acoplamento é processado com alta precisão e cada componente é um corpo giratório uniforme. Após rigorosos experimentos de balanceamento dinâmico, a alta precisão do balanceamento dinâmico é garantida e a operação é estável e confiável.

No campo automotivo, é usado para semieixos de veículos com tração dianteira e eixos de transmissão de veículos com tração nas quatro rodas para garantir uma saída de potência suave; em máquinas industriais, como máquinas-ferramentas, máquinas pesadas, etc., fornece suporte sólido para a operação estável dos equipamentos. Com sua estrutura compacta, fácil instalação, boa vedação e longa vida útil, o acoplamento de eixo de acionamento universal síncrono tipo gaiola de esferas fixa retrátil tornou-se a escolha ideal para transmissão de energia em muitos setores.
