Especificação

Ângulo operacional≤18

Expansão permitida±10~±20

Ligação com cubo de flange

Especificações fundamentais:

Tipo	Torque Nominal (N·m)	Torque de fadiga (N·m)	Ângulo operacional permitido		A expansão Δ	O momento de inércia GD³ J × 10⁻⁵ (kg·m²)
			Ângulo operacional permitido			L=500	L=1000	Cada 100 a mais do comprimento
			Em rotação	Em repouso		Eixo Sólido	Eixo oco	Eixo Sólido	Eixo oco
BJ75CF	1520	588	25°	38°	±10	14.8	29.9	0.12	0.96
BJ95CF	2500	1127	25°	38°	±10	32.6	39.4	0.25	0.96
BJ100CF	3724	1420	25°	38°	±10	51.5	65.2	0.32	2.1
BJ125CF	5782	2744	25°	38°	±10	109	122	0.79	2.1
BJ150CF	11564	4704	25°	38°	±15	263	314	1.93	5.2
BJ175CF	15680	6713	25°	38°	±15	469	567	2.80	8.5
BJ200CF	23912	11172	25°	38°	±15	964	1053	5.50	17.8
BJ225CF	29694	14700	25°	38°	±15	1450	1678	7.40	17.8
BJ250CF	42238	20678	25°	38°	±20	2245	2726	12.6	54
BJ300CF	63112	29106	25°	38°	±20	4576	5131	20.2	54

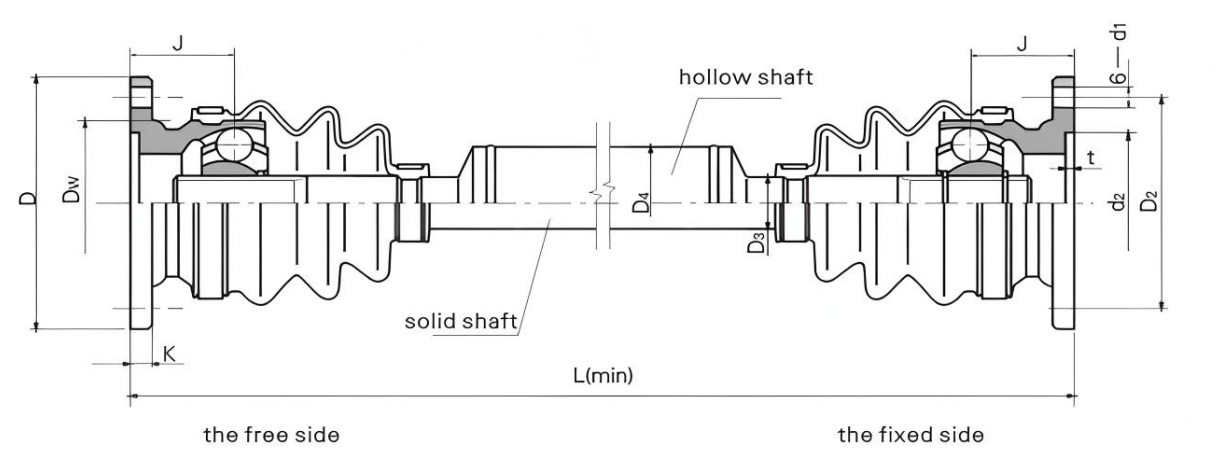

As principais dimensões:

Tipo	Dw	D	Dz	K	t	d1	dz	J	Eixo Sólido D3	Eixo oco D4	L(min)
Tipo	Dw	D	Dz	K	t	d1	dz	J	Eixo Sólido D3	Eixo oco D4	Eixo Sólido	Eixo oco
BJ75CF	68.5	118	97	8	3	10.5	620 ^0.074	40	22	50	240	545
BJ95CF	84.5	136	110	10	3	12.5	700 ^0.074	46	27.5	50	290	550
BJ100CF	90	154	125	10	3	14.5	800 ^0.087	47	29.75	60	305	550
BJ125CF	112.5	179	150	10	3.5	14.5	1020 ^0.087	55	36.75	60	375	655
BJ150CF	135	192	165.1	12	3.5	14.5	1100 ^0.087	76	46	76	420	785
BJ175CF	158	215	185	15	5	17	125 ^0.10	83	52	89	470	885
BJ200CF	185	250	215	16	5	19	140 ^0.10	95	60	102	540	905
BJ225CF	206	265	228	18	5	21	155 ^0,10	105	66	102	580	905
BJ250CF	230	295	260	20	6	23	160 ^0,10	120	75	140	650	1000
BJ300CF	266.7	355	318	22	6	25	185 ^0,115	140	84	140	715	1000

A característica e uso

O ajuste da distância de instalação e a expansão axial são realizados através da estria deslizante encaixada na junta universal. O ângulo de operação permitido é maior que o do tipo BJ-DF.

É usado principalmente no acionamento do rolo defletor, rolo de compressão e tanque de lavagem em equipamentos de produção metalúrgica.

O exemplo de simbolização:BJ125CF1000

BJ: Tipo BJ

125: A especificação é 125

CF: Tipo CF

1000: O comprimento é1000

Descrever

Esta junta universal CV de gaiola esférica Rokang R&D é um produto inovador no campo da transmissão industrial, projetado para condições de trabalho complexas.

Sua estrutura de vedação exclusiva é um dos destaques de desempenho. Ele utiliza materiais de vedação de alta qualidade, como uma luva comprimida à prova de poeira composta por um pano de cobertura composto, uma quilha espiral elástica e um anel de encaixe final, que é firmemente ajustado na parte externa do eixo telescópico. O pano de cobertura composto é cilíndrico, a quilha espiral elástica reforça sua estrutura e o anel de encaixe garante uma instalação estável. Este projeto pode isolar efetivamente partículas estranhas, poeira e vapor de água, evitar que o eixo telescópico seja corroído ou arranhado durante o movimento de contração e melhorar muito a vida útil do acoplamento, reduzir ruídos anormais e melhorar a suavidade de operação mesmo em ambientes agressivos com muita areia e partículas de poeira.

Em termos de desempenho telescópico, alcança uma função telescópica eficiente e estável através do projeto científico da estrutura mecânica. O eixo da luva do acoplamento e o eixo telescópico são precisamente combinados, e o eixo telescópico pode deslizar suavemente no eixo da luva, atendendo às necessidades de mudanças na distância entre os eixos em diferentes cenários de trabalho e adaptando-se a possíveis mudanças de posição durante a operação do equipamento.

O acoplamento também possui excelente desempenho de sincronização, o que pode garantir a sincronização de velocidade entre os eixos mestre e escravo, e a transmissão de potência é estável e confiável. Nas indústrias automotiva, aeroespacial, engenharia de construção, manufatura e outras, seja na conexão entre o motor e a transmissão, ou na transmissão de força de máquinas pesadas, pode desempenhar um papel fundamental e fornecer uma forte garantia para o funcionamento eficiente do equipamento.
