Especificação

É um acoplamento simples e econômico para aplicações de alto torque

A resistência ao impacto, o amortecimento de vibrações e a adaptabilidade a cargas variadas proporcionam maior proteção ao equipamento

A instalação e remoção rápidas economizam tempo e esforço

Vida útil ultralonga

Estrutura simples e fácil manutenção

Baixos requisitos de instalação e uma ampla variedade de designs

O requisito de precisão de instalação para acoplamentos de grade de mola serpentina é menor do que para acoplamentos gerais

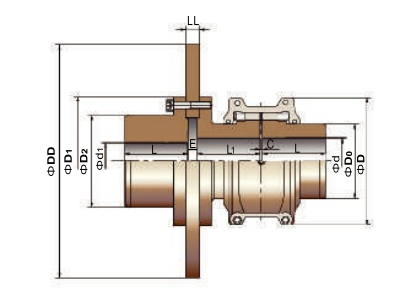

Modelo	Torque Nominal/ Tn N. M	Torque de frenagem Tn Nm	Velocidade permitida/ N rpm	Furo máximo do eixo/ d1 milímetros	Furo máximo do eixo d milímetros	Comprimento Axial L milímetros	Entre comprimento L1 milímetros	Bandeja de freio Dimensões externas DD milímetros	Largura da bandeja de freio LL milímetros	D milímetros	D2 milímetros	Espaço C milímetros	Espaço E milímetros	Peso (sem furo sem disco) kg	Taxa de óleo (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Descrever

É um acoplamento simples e econômico para aplicações de alto torque.

O acoplamento de grade de mola serpentina Jiangsu RSK combina a alta capacidade de torque dos acoplamentos de engrenagem com a flexibilidade dos acoplamentos elásticos, tornando-o uma opção mais simples e ideal entre acoplamentos de serviço médio a pesado. Seu design de desmontagem rápida elimina completamente as dificuldades de instalação e remoção, oferecendo uma solução de acoplamento mais econômica e confiável.

A resistência ao impacto, o amortecimento de vibrações e a adaptabilidade a cargas variadas proporcionam maior proteção ao equipamento.

As superfícies dos dentes do acoplamento de grade de mola serpentina RSK são compostas por múltiplas superfícies curvas, que permitem que a área de contato varie de acordo com as mudanças na carga. Este design permite que o acoplamento resista melhor a impactos de carga e cargas variáveis, garantindo maior segurança durante a partida ou sob condições de carga irregulares. Além disso, a transmissão flexível da mola absorve uma quantidade significativa de forças vibracionais. Seu efeito de amortecimento reduz as vibrações de impacto em mais de 36%, tornando-o um verdadeiro filtro de choques e vibrações para sistemas de transmissão de energia.

A instalação e remoção rápidas economizam tempo e esforço.

Com o objetivo de resolver as dificuldades e ineficiências na instalação e desmontagem de acoplamentos, a RSK desenvolveu um acoplamento de desmontagem rápida totalmente novo. Ele adota uma interface de superfície cônica e utiliza vários parafusos de alta resistência na face final para aplicar força, obtendo efeitos de expansão e conexão. Esse design permite um ajuste com folga durante a instalação, ao mesmo tempo em que oferece o desempenho de um ajuste com interferência, economizando mais de 70% do tempo em comparação com produtos tradicionais com ajuste com interferência.

Vida útil ultralonga.

A mola cônica é fabricada em liga de aço de alta resistência e passa por um rigoroso processo de tratamento térmico para obter rigidez e flexibilidade superiores. A superfície da mola é jateada com precisão para comprimir a estrutura molecular da camada superficial, resultando em maior resistência ao desgaste e vida útil prolongada.

Estrutura simples e fácil manutenção.

Baixos requisitos de instalação e uma ampla variedade de designs.

O requisito de precisão de instalação para acoplamentos de grade de mola serpentina é menor do que para acoplamentos gerais. A mola pode oscilar livremente dentro das ranhuras dos dentes da luva do meio acoplamento, permitindo desvios radiais, angulares e axiais consideráveis entre os dois eixos. Desde que esses desvios permaneçam dentro de uma determinada faixa, eles não afetarão o desempenho da transmissão de potência, nem gerarão ruído ou comprometerão a vida útil.
