Name: Acoplamento de pino de manga elástica de fácil instalação RSK-LT com pinos e buchas elásticas
Rating: 5 (99 reviews)

Especificação

Características principais:

Estrutura Simples, Baixo Custo

Baixo custo e preço de fabricação

Nenhuma lubrificação necessária, fácil manutenção

Possui alguma capacidade de compensação e amortecimento

Fácil instalação

A bucha elástica de borracha pode fornecer um certo grau de isolamento elétrico

Campos primários de aplicação:

Conexões entre motores e máquinas acionadas em ventiladores, bombas e outras máquinas em geral (mais comuns)

Transportadores leves, misturadores, máquinas agrícolas

Compressores de pequeno a médio porte, grupos geradores

Várias máquinas industriais leves onde o custo é um fator sensível

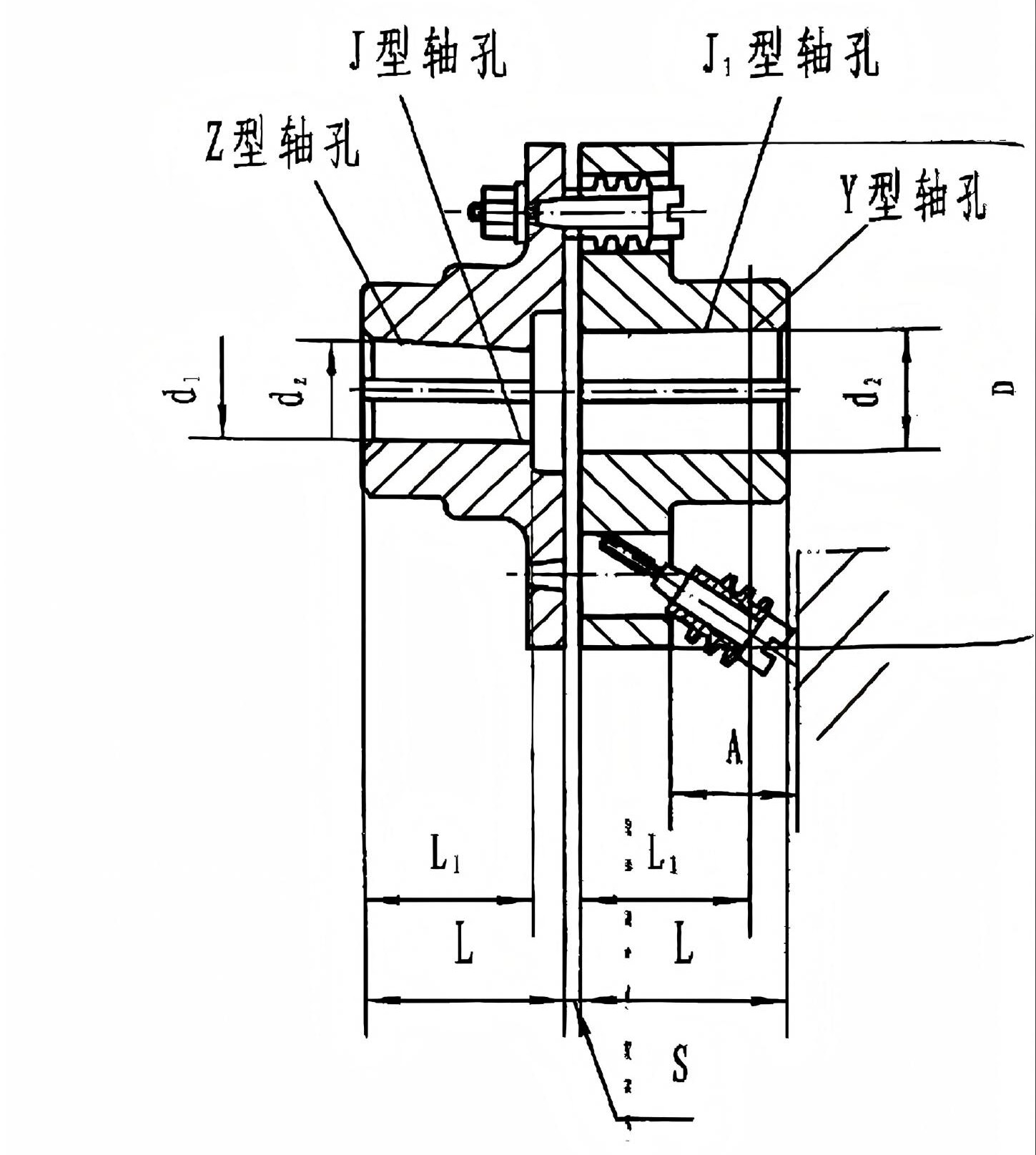

Modelo	Torque Nominal (N·m)	Permitido velocidade de rotação (rpm)		Diâmetro do furo do eixo (mm) d₁、d₂、dz		Comprimento do furo do eixo (mm)			D	A	S	Permitido compensação quantidade		peso (kg)	Momento de Inércia (kg.m ² )
						Em forma de Y	J、J、em forma de Z					radial (mm)	Ângulo direção
		ferro	aço	ferro	aço	L	L₁	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10,11	10,11	25	17	—
				12	12,14	32	20	—
RSK-LT2	16	5500	7600	12,14	12,14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16,18,19	42	30	42
RSK-LT3	31.5	4700	6300	16,18,19	16,18,19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20,22	52	38	52
RSK-LT4	63	4200	5700	20,22、24	20,22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25,28	62	44	62
RSK-LT5	125	3600	4600	25,28	25,28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30,32	30,32、35	82	60	82
RSK-LT6	250	3300	3800	30,35,38	32,35,38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40,42	112	84	12
RSK-LT7	500	2800	3600	40,42、45	40,42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45,48,50,55	45,48,50,55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60,63	142	107	142
RSK-LT9	1000	2100	2850	50,55,56	50,55,56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60,63	60,63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63,65,70,71,75	63,65,70,71,75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80,85	80,85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80,85、90、95	80,85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100、110	100、110	212	167	212
RSK-LT12	8000	1100	1450	100、110、120、125	100、110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120、125	120、125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130、140、150	130、140、150	252	202	252
				160	160、170	302	242	302

Descrição

É um acoplamento de elemento flexível não metálico que transmite torque através de pinos e buchas elásticas.

Seu princípio de funcionamento central utiliza a deformação compressiva de buchas elásticas de borracha (ou poliuretano) para transmitir torque e aproveita sua elasticidade para compensar o desalinhamento, absorver vibrações e choques. Com sua estrutura simples, é um dos acoplamentos mais utilizados na área de transmissão de pequena a média potência e velocidade média a baixa, muitas vezes chamado de "Acoplamento Padrão".

A estrutura do acoplamento Tipo LT é muito simples, consistindo principalmente nos seguintes componentes:

Dois Meio-Acoplamentos: Normalmente feitos de ferro fundido (HT200) ou aço fundido (ZG270-500), assemelhando-se a flanges com um anel de furos para pinos ao redor da periferia.

Bucha Elástica (Bucha): O componente principal. Geralmente feito de borracha ou poliuretano, tem formato cilíndrico com flange. É instalado nos furos dos pinos do meio-acoplamento acionado. O pino passa pelo orifício central da bucha elástica, conectando assim de forma flexível os dois meios-acoplamentos.

Placa Retentora (Opcional): Utilizada para fixar axialmente as buchas elásticas e evitar que caiam.

Desempenho estrutural:

Devido à folga entre a luva elástica e o furo circular no flange do meio acoplamento, bem como à deformação da luva elástica, o acoplamento possui um certo grau de compensação para deslocamento relativo e desempenho de absorção de choque.

Características principais:

Estrutura Simples, Baixo Custo

Poucas peças, processo de fabricação maduro, custo e preço de fabricação baixíssimos, proporcionando excelente economia.

Nenhuma lubrificação necessária, fácil manutenção

Não contém pares de atrito com deslizamento relativo, não requer adição de óleo ou graxa, qualificando-se como um acoplamento livre de manutenção (exigindo apenas inspeção periódica).

Possui alguma capacidade de compensação e amortecimento

Fácil instalação

A bucha elástica de borracha pode fornecer um certo grau de isolamento elétrico

Campos primários de aplicação:

O tipo LT é um acoplamento clássico "Econômico de uso geral", adequado para aplicações não exigentes com baixos requisitos de precisão de transmissão e desempenho dinâmico, potência moderada e ambientes relativamente limpos, como:

Conexões entre motores e máquinas acionadas em ventiladores, bombas e outras máquinas em geral (mais comuns).

Transportadores leves, misturadores, máquinas agrícolas.

Compressores de pequeno a médio porte, grupos geradores.

Várias máquinas industriais leves onde o custo é um fator sensível.
