Especificação

É um acoplamento simples e econômico para aplicações de alto torque

A resistência ao impacto, o amortecimento de vibrações e a adaptabilidade a cargas variadas proporcionam maior proteção ao equipamento

A instalação e remoção rápidas economizam tempo e esforço

Vida útil ultralonga

Estrutura simples e fácil manutenção

Baixos requisitos de instalação e uma ampla variedade de designs

O requisito de precisão de instalação para acoplamentos de grade de mola serpentina é menor do que para acoplamentos gerais

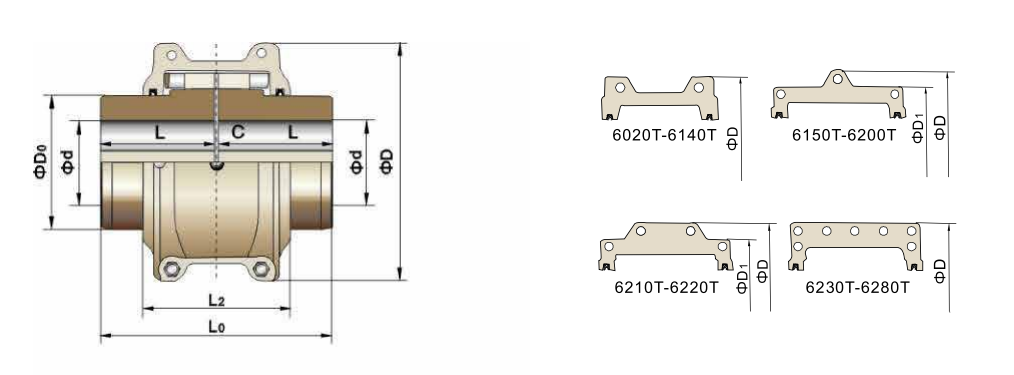

Modelo	Torque Nominal/ Tn N. M	Velocidade permitida/N rpm	Furo máximo do eixo L milímetros	Comprimento Axial L milímetros	Comprimento L0 milímetros	L2milímetros	D mm	D0mm	Espaço C milímetros	Peso (sem buraco) kg	Momento de inérciaI Kg.m2	Carga de petróleo kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Descrever

É um acoplamento simples e econômico para aplicações de alto torque.

O acoplamento de grade de mola serpentina Jiangsu RSK combina a alta capacidade de torque dos acoplamentos de engrenagem com a flexibilidade dos acoplamentos elásticos, tornando-o uma opção mais simples e ideal entre acoplamentos de serviço médio a pesado. Seu design de desmontagem rápida elimina completamente as dificuldades de instalação e remoção, oferecendo uma solução de acoplamento mais econômica e confiável.

A resistência ao impacto, o amortecimento de vibrações e a adaptabilidade a cargas variadas proporcionam maior proteção ao equipamento.

As superfícies dos dentes do acoplamento de grade de mola serpentina RSK são compostas por múltiplas superfícies curvas, que permitem que a área de contato varie de acordo com as mudanças na carga. Este design permite que o acoplamento resista melhor a impactos de carga e cargas variáveis, garantindo maior segurança durante a partida ou sob condições de carga irregulares. Além disso, a transmissão flexível da mola absorve uma quantidade significativa de forças vibracionais. Seu efeito de amortecimento reduz as vibrações de impacto em mais de 36%, tornando-o um verdadeiro filtro de choques e vibrações para sistemas de transmissão de energia.

A instalação e remoção rápidas economizam tempo e esforço.

Com o objetivo de resolver as dificuldades e ineficiências na instalação e desmontagem de acoplamentos, a RSK desenvolveu um acoplamento de desmontagem rápida totalmente novo. Ele adota uma interface de superfície cônica e utiliza vários parafusos de alta resistência na face final para aplicar força, obtendo efeitos de expansão e conexão. Esse design permite um ajuste com folga durante a instalação, ao mesmo tempo em que oferece o desempenho de um ajuste com interferência, economizando mais de 70% do tempo em comparação com produtos tradicionais com ajuste com interferência.

Vida útil ultralonga.

A mola cônica é fabricada em liga de aço de alta resistência e passa por um rigoroso processo de tratamento térmico para obter rigidez e flexibilidade superiores. A superfície da mola é jateada com precisão para comprimir a estrutura molecular da camada superficial, resultando em maior resistência ao desgaste e vida útil prolongada.

Estrutura simples e fácil manutenção.

Baixos requisitos de instalação e uma ampla variedade de designs.

O requisito de precisão de instalação para acoplamentos de grade de mola serpentina é menor do que para acoplamentos gerais. A mola pode oscilar livremente dentro das ranhuras dos dentes da luva do meio acoplamento, permitindo desvios radiais, angulares e axiais consideráveis entre os dois eixos. Desde que esses desvios permaneçam dentro de uma determinada faixa, eles não afetarão o desempenho da transmissão de potência, nem gerarão ruído ou comprometerão a vida útil.
