Acoplamento de grade de mola serpentina padrão de fábrica da RSK para transmissão de energia

Contate-nos

Especificação

É um acoplamento simples e econômico para aplicações de alto torque

A resistência ao impacto, o amortecimento de vibrações e a adaptabilidade a cargas variadas proporcionam maior proteção ao equipamento

A instalação e remoção rápidas economizam tempo e esforço

Vida útil ultralonga

Estrutura simples e fácil manutenção

Baixos requisitos de instalação e uma ampla variedade de designs

O requisito de precisão de instalação para acoplamentos de grade de mola serpentina é menor do que para acoplamentos gerais

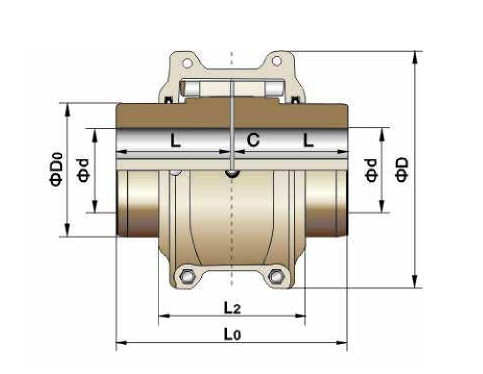

Modelo	Torque Nominal/ Tn N. M	Velocidade permitida/N rpm	Furo máximo do eixo L milímetros	Comprimento Axial L milímetros	Comprimento L0 milímetros	L2 milímetros	D milímetros	D0 milímetros	Espaço C milímetros	Peso (sem buraco) kg	Momento de inérciaI Kg.m2	Carga de petróleo kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

Descrever

É um acoplamento simples e econômico para aplicações de alto torque.

O acoplamento de grade de mola serpentina Jiangsu RSK combina a alta capacidade de torque dos acoplamentos de engrenagem com a flexibilidade dos acoplamentos elásticos, tornando-o uma opção mais simples e ideal entre acoplamentos de serviço médio a pesado. Seu design de desmontagem rápida elimina completamente as dificuldades de instalação e remoção, oferecendo uma solução de acoplamento mais econômica e confiável.

A resistência ao impacto, o amortecimento de vibrações e a adaptabilidade a cargas variadas proporcionam maior proteção ao equipamento.

As superfícies dos dentes do acoplamento de grade de mola serpentina RSK são compostas por múltiplas superfícies curvas, que permitem que a área de contato varie de acordo com as mudanças na carga. Este design permite que o acoplamento resista melhor a impactos de carga e cargas variáveis, garantindo maior segurança durante a partida ou sob condições de carga irregulares. Além disso, a transmissão flexível da mola absorve uma quantidade significativa de forças vibracionais. Seu efeito de amortecimento reduz as vibrações de impacto em mais de 36%, tornando-o um verdadeiro filtro de choques e vibrações para sistemas de transmissão de energia.

A instalação e remoção rápidas economizam tempo e esforço.

Com o objetivo de resolver as dificuldades e ineficiências na instalação e desmontagem de acoplamentos, a RSK desenvolveu um acoplamento de desmontagem rápida totalmente novo. Ele adota uma interface de superfície cônica e utiliza vários parafusos de alta resistência na face final para aplicar força, obtendo efeitos de expansão e conexão. Esse design permite um ajuste com folga durante a instalação, ao mesmo tempo em que oferece o desempenho de um ajuste com interferência, economizando mais de 70% do tempo em comparação com produtos tradicionais com ajuste com interferência.

Vida útil ultralonga.

A mola cônica é fabricada em liga de aço de alta resistência e passa por um rigoroso processo de tratamento térmico para obter rigidez e flexibilidade superiores. A superfície da mola é jateada com precisão para comprimir a estrutura molecular da camada superficial, resultando em maior resistência ao desgaste e vida útil prolongada.

Estrutura simples e fácil manutenção.

Baixos requisitos de instalação e uma ampla variedade de designs.

O requisito de precisão de instalação para acoplamentos de grade de mola serpentina é menor do que para acoplamentos gerais. A mola pode oscilar livremente dentro das ranhuras dos dentes da luva do meio acoplamento, permitindo desvios radiais, angulares e axiais consideráveis entre os dois eixos. Desde que esses desvios permaneçam dentro de uma determinada faixa, eles não afetarão o desempenho da transmissão de potência, nem gerarão ruído ou comprometerão a vida útil.
