RSK-TBZ 8ZT Desempenho dinâmico superior em acoplamento de diafragma de altas velocidades para sensores de torque

Contate-nos
  • Especificação
  • Descrever
Especificação

Modelo: RSK-TBZ8 8143 8167 8198 8234 8274 8314
Torque nominal Tkn Nm 2100 3500 5800 9500 15000 24000
Pico de Torque Obrigado Nm 3150 5250 8700 14250 22500 36000
Diâmetro Externo D milímetros 143 167 198 234 274 314
Diâmetro do furo d milímetros 42-75 50-85 60-100 70-120 80-140 100-170
Velocidade Máxima Nmáx. min−1 7300 6200 5200 4400 3800 3300
Compensação Deslocamento Axial △Ka milímetros 1.0 1.2 1.4 1.6 1.9 2.2

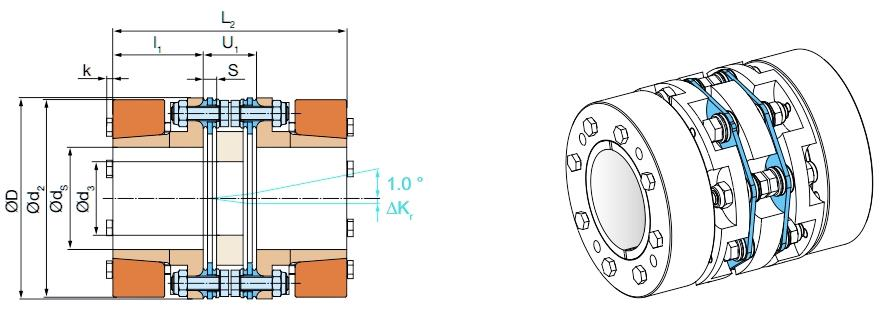

Deslocamento radial Manga 1 △Kr milímetros 0.25 0.25 0.35 0.4 0.5 0.55

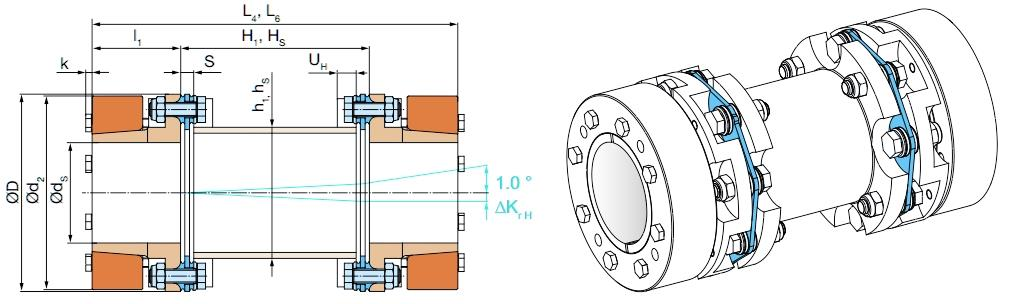

Manga 2 △KrН milímetros 1.2 1.25 1.35 1.7 2 2.6

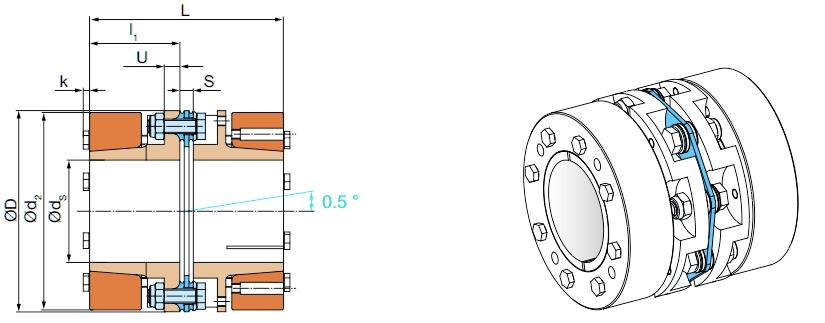

Deslocamento Angular Diafragma Único ° 0.5
Diafragma Duplo ° 1
Rigidez da Primavera Nm/rad 3890 6980 11250 18580 26120

28520

Observações:
1. O torque nominal aplica-se ao torque alternado e ao deslocamento para o valor máximo.
2. O torque máximo é adequado para direção única de rotação e pressão máxima ≤ 10 5

3. A velocidade máxima não é adequada para mangas muito longas.
4. O deslocamento não é adequado para atingir o valor máximo ao mesmo tempo.
5. O deslocamento axial é adequado para estrutura de diafragma duplo e tem valor estático.
6. A rigidez angular da mola é adequada para valores de diafragma único.
7. Para dimensões específicas de design, entre em contato com nosso departamento de design.
