Especificação

Ângulo de operação≤8~10°

Expansão permitida±10~±20

Ligação com cubo de flange.

Bloqueio automático

Especificações Fundamentais

Tipo	Nominal Torque(N·m)	Fadiga Torque(N·m)	Permitido Operando Ângulo a	O Expansão Δ	o momento de inércia
					L=500		A cada 100 a mais do comprimento
					Eixo Sólido	Eixo oco	Eixo Sólido	Eixo oco
BHJ180D	37500	13700	10°	±10	185	210	2.44	9.69
BHJ200D	44000	16000	10°	±10	330	360	3.48	15.6
BHJ220D	58000	21000	10°	±10	500	550	7.10	20
BHJ260D	110000	40000	10°	±10	1050	1120	10.5	50
BHJ300D	150000	66500	8°	±15	2150	2300	19.4	83
BHJ320D	210000	84000	8°	±15	3500	3800	27.9	187
BHJ350D	235000	94000	8°	±15	4500	4900	37.7	200
BHJ370D	269000	110000	8°	±20	5200	5900	44.4	220
BHJ400D	385000	107160	8°	±20	8200	9100	64.3	418
BHJ440D	450000	180000	8°	±20	12100	13000	123	479

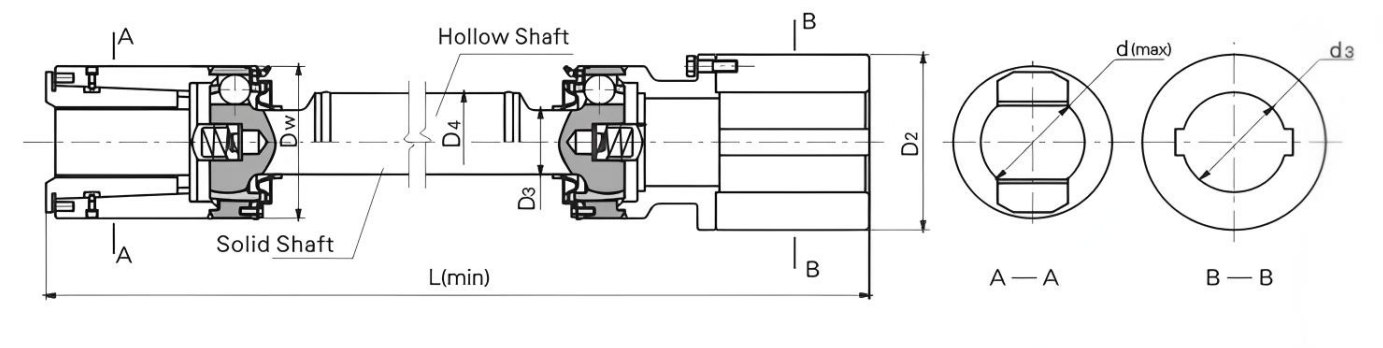

As principais dimensões

Tipo	Dw	d(máx.)	d₃	D₃	D₄	L(min)
Tipo	Dw	d(máx.)	d₃	D₃	D₄	Eixo Sólido	Eixo oco
BHJ180D	180	95	112	70	114	430	870
BHJ200D	200	110	128	80	127	450	920
BHJ220D	220	115	142	92	127	470	990
BHJ260D	260	140	162	110	168	540	1100
BHJ300D	300	170	185	126	203	570	1210
BHJ320D	330	200	210	135	219	650	1270
BHJ350D	350	185	195	145	219	680	1300
BHJ370D	370	225	230	155	220	720	1330
BHJ400D	400	245	255	170	270	770	1380
BHJ440D	440	265	275	200	320	840	1430

A característica e uso

O perfil axial da pista esférica de aço é reto. O ajuste da distância de instalação e a expansão axial são realizados através da pista reta.

Uma técnica de travamento automático especialmente desenvolvida é aplicada na ligação do fole do eixo.
Este produto é usado principalmente para equipamentos de laminação de acabamento de tiras e bandas não ferrosas.

O exemplo simbolizando: BHJ220D1000

BHJ: Tipo BHJ

220: A especificação é 220

D: Tipo D

1000: O comprimento é 1000

Descrever

A junta homocinética de gaiola esférica de mergulho longo é um componente de transmissão de alto desempenho projetado para condições de trabalho complexas. É composto principalmente por uma estrutura principal tipo lanterna, um eixo transversal de alta precisão, um par de estrias telescópicas e rolamentos de alta qualidade. Este design exclusivo do tipo lanterna não só torna o acoplamento altamente reconhecível na aparência, mas também aumenta muito a sua estabilidade estrutural.

Durante o trabalho, a rotação do eixo motor é transmitida ao eixo acionado através do eixo transversal, o que pode garantir uma transmissão de potência suave mesmo que haja um certo desvio de ângulo entre os dois eixos. Seu par de estrias telescópicas pode ajustar com flexibilidade o comprimento do acoplamento de acordo com os requisitos de operação do equipamento, e lidar efetivamente com o deslocamento do equipamento causado por expansão e contração térmica ou mudanças na posição de instalação.

O acoplamento tem vantagens significativas. Em termos de vida útil, são selecionados materiais de liga de aço de alta qualidade e, após um processo especial de tratamento térmico, cada componente possui excelente resistência ao desgaste e à fadiga, o que prolonga muito a vida útil e reduz o tempo de inatividade do equipamento para manutenção. Em termos de sincronização, o processo de fabricação preciso garante que a velocidade entre os eixos acionador e acionado seja altamente sincronizada, a precisão da transmissão seja alta e possa atender ao equipamento com requisitos rígidos de sincronização. Além disso, possui forte capacidade de compensação angular, pode se adaptar a ângulos de eixo maiores e é fácil de instalar e depurar. Ao mesmo tempo, possui bom desempenho telescópico, e o processo telescópico é suave e suave, o que reduz efetivamente o impacto e a vibração durante a operação do equipamento e garante a operação estável do equipamento.
