Name: Acoplamento de pino de nylon flexível RSK-lx para amortecimento de acionamento e amortecimento de vibração
Rating: 5 (99 reviews)

Especificação

Recurso:

Estrutura simples, econômica

Poucas peças, processos de fabricação maduros, tornando-o econômico

Livre de lubrificação e baixa manutenção

Manutenção zero

Bom desempenho de amortecimento e amortecimento de vibrações

Os anéis elásticos de borracha/poliuretano absorvem efetivamente vibrações de torção e cargas de choque moderadas, protegendo equipamentos de acionamento como motores e caixas de engrenagens

Tanto os pinos de náilon quanto os anéis de borracha são materiais isolantes, que podem interromper os caminhos da corrente do eixo e evitar a erosão elétrica do rolamento

Leve, baixo momento de inércia

A baixa densidade dos pinos de náilon minimiza seu impacto nas características start-stop do acoplamento

Fácil instalação

O posicionamento através de pontas permite requisitos relativamente relaxados para alinhamento de instalação

Campos primários de aplicação

Conexão entre motores e máquinas acionadas em ventiladores, bombas, compressores de ar e outros equipamentos gerais de manuseio de fluidos (aplicação mais típica)

Transportadores leves, misturadores, máquinas de embalagem, máquinas agrícolas

Grupos geradores pequenos e médios, unidades compressoras

Várias máquinas industriais leves e químicas onde o custo é sensível e as condições de operação são amenas

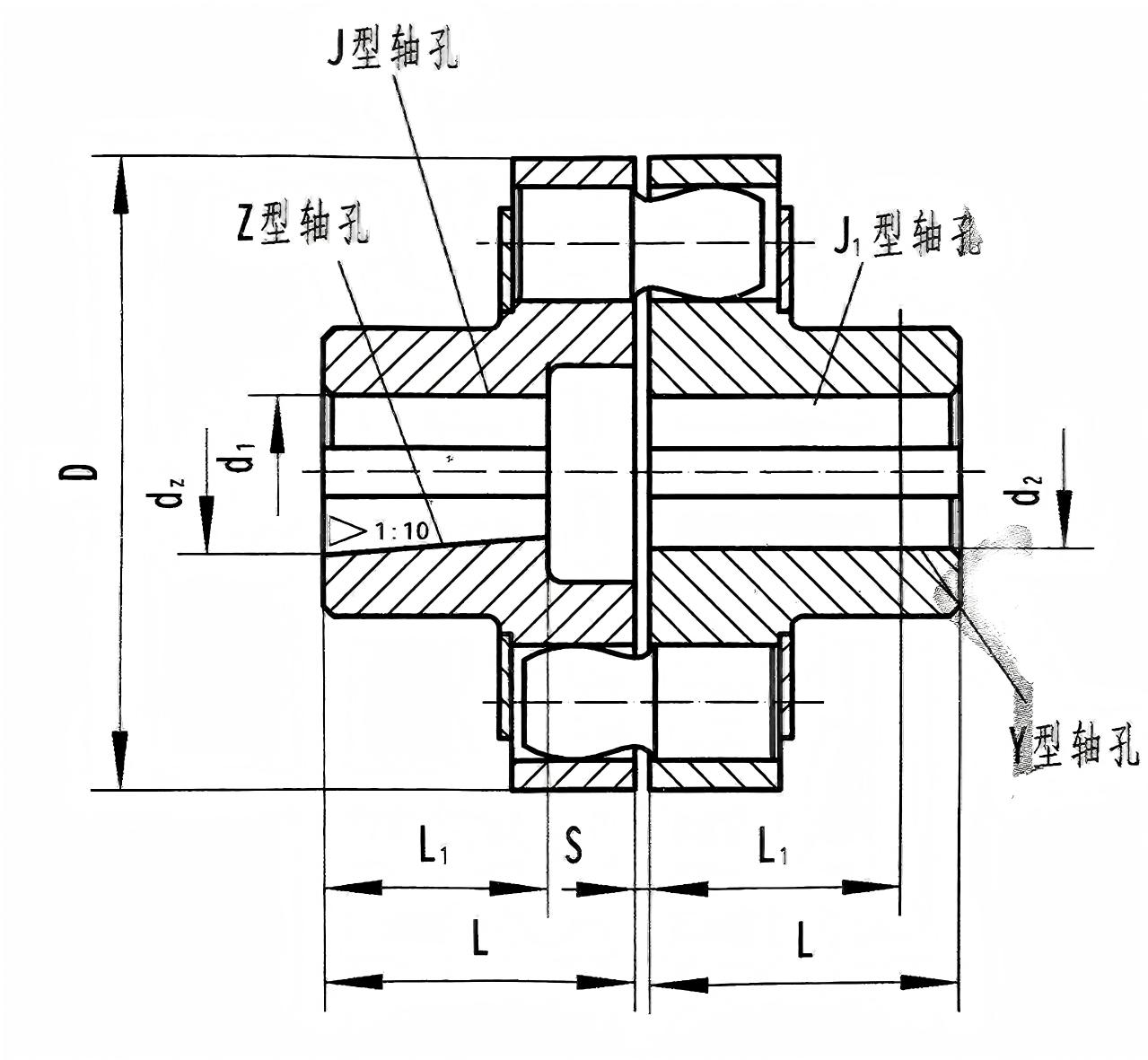

Modelo	Nominal Torque (N·m)	Permitido velocidade de rotação (rpm)	Diâmetro do furo do eixo (milímetros) d₁、d₂、dz、	Comprimento do furo do eixo (milímetros)			D	S	Permitido compensação quantidade			Momento de inércia ()	peso (kg)
				Em forma de Y		J、J₁、em forma de Z			Axial	radial	Ângulo direção
				L	L₁	L	mm				。
RSK-LX1	250	8500	12,14	32	27	32	90	2.5	±0,5	0.15	≤0°30'	0.002	2
			16,18,19	42	30	42
			20,22,24	52	38	52
RSK-LX2	560	6300	20,22,24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25,28	62	44	62
			30,32,35	82	60	82
RSK-LX3	1250	4750	30,32,35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40,42,45,48	112	84	112
RSK-LX4	2500	3870	40,42,45,48 50,55,56	112	84	112	195	3	±1,5	0.15	≤0°30′	0.109	22
			60,63	142	107	142
RSK-LX5	3150	3450	50,55,56	142	107	142	220	3	±1,5	0.15	≤0°30′	0.191	30
			60,63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60,63、65、70 71、75、80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70,71,75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80,85,90,95	172	132	172
			100、110	212	167	212
RSK-LX8	16000	2120	80,85,90,95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100、110、120、125	212	167	212
RSK-LX9	22400	1850	100、110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130、140	252	202	252
RSK-LX10	35500	1600	110、120、125	212	167	212	480	6	±2,5	0.25	≤0°30′	9.760	322
			130、140、150	252	202	252
			160、170、180	302	242	302
RSK-LX11	50000	1400	130、140、150	252	202	252	540	6	±2,5	0.25	≤0°30'	20.05	520
			160、170、180	302	242	302
			190、200、220	352	282	352
RSK-LX12	80000	1220	160、170、180	302	242	302	630	7	±2,5	0.25	≤0°30'	37.71	714
			190、200、220	352	282	352
			240、250、260	410	330	-
RSK-LX13	125000	1080	190、200、220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240、250、260	410	330	-
			280,300	470	380	-
RSK-LX14	180000	950	240、250、260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280,300、320	470	380	-
			340	550	450	-

Descrição

A principal característica do tipo RSK-lx é: os próprios pinos (componentes de náilon) servem como os principais membros de suporte de carga para torque, enquanto os anéis elásticos servem principalmente para amortecimento e compensação.

Estrutura Básica

Sua estrutura é simples e simétrica, composta principalmente pelos seguintes componentes:

Dois Meio-Acoplamentos: Normalmente feitos de aço fundido (ZG270-500) ou ferro fundido (HT250). As faces correspondentes apresentam pontas de centralização para garantir o alinhamento da instalação e um conjunto de furos cilíndricos distribuídos uniformemente ao redor da circunferência.

Pinos de nylon: Feitos de nylon 6 (PA6) de alta resistência ou nylon fundido MC, conhecidos por serem resistentes ao desgaste, autolubrificantes, de alta resistência e leves. Eles são os principais componentes de suporte de carga para transmissão de torque.

Anéis Elásticos: Geralmente feitos de borracha de neoprene ou poliuretano. Eles são montados sobre os pinos e ficam entre os orifícios dos dois meios-acoplamentos. Sua função é fornecer deformação elástica, absorver vibrações e choques e permitir pequenos deslocamentos relativos.

Placas de retenção e fixadores: Incluindo placas de retenção de metal, arruelas de pressão, porcas, etc., usadas para fixar axialmente o conjunto do pino e evitar o desalojamento.

Caminho de transmissão de potência: Torque → Meio-acoplamento de acionamento → Pinos de nylon (em compressão) → Anéis elásticos (sob deformação por cisalhamento) → Meio-acoplamento acionado.

Desempenho estrutural:

O nylon é utilizado para componentes elásticos, que possuem alta resistência e resistência ao desgaste, sendo adequado para ambientes corrosivos.

A superfície externa da roda do freio de aço passou por tratamento de têmpera.

A temperatura operacional varia de -20 ℃ a 70 ℃.

Características principais

Estrutura simples, econômica:

Poucas peças, processos de fabricação maduros, tornando-o um dos tipos de acoplamento com melhor custo-benefício.

Livre de lubrificação e baixa manutenção:

Não contém pares metálicos de fricção, não requer adição de óleo ou graxa durante a operação, alcançando quase “manutenção zero”, necessitando apenas de inspeção periódica.

Bom desempenho de amortecimento e amortecimento de vibrações:

Os anéis elásticos de borracha/poliuretano absorvem efetivamente vibrações de torção e cargas de choque moderadas, protegendo equipamentos de acionamento como motores e caixas de engrenagens.

Possui alguma capacidade de compensação de desalinhamento:

Pode compensar pequenos desalinhamentos axiais (dependendo da folga entre pinos e furos), radiais e angulares (normalmente angulares ≤ 0,5°).

Isolamento Elétrico:

Tanto os pinos de náilon quanto os anéis de borracha são materiais isolantes, que podem interromper os caminhos da corrente do eixo e evitar a erosão elétrica do rolamento.

Momento de inércia leve e baixo:

A baixa densidade dos pinos de náilon minimiza seu impacto nas características start-stop do acoplamento.

Fácil instalação:

O posicionamento através de pontas permite requisitos relativamente flexíveis para o alinhamento da instalação.

Campos primários de aplicação

Conexão entre motores e máquinas acionadas em ventiladores, bombas, compressores de ar e outros equipamentos gerais de manuseio de fluidos (aplicação mais típica).

Transportadores leves, misturadores, máquinas de embalagem, máquinas agrícolas.

Grupos geradores de pequeno a médio porte, unidades compressoras.

Várias máquinas industriais leves e químicas onde o custo é sensível e as condições de operação são amenas.
