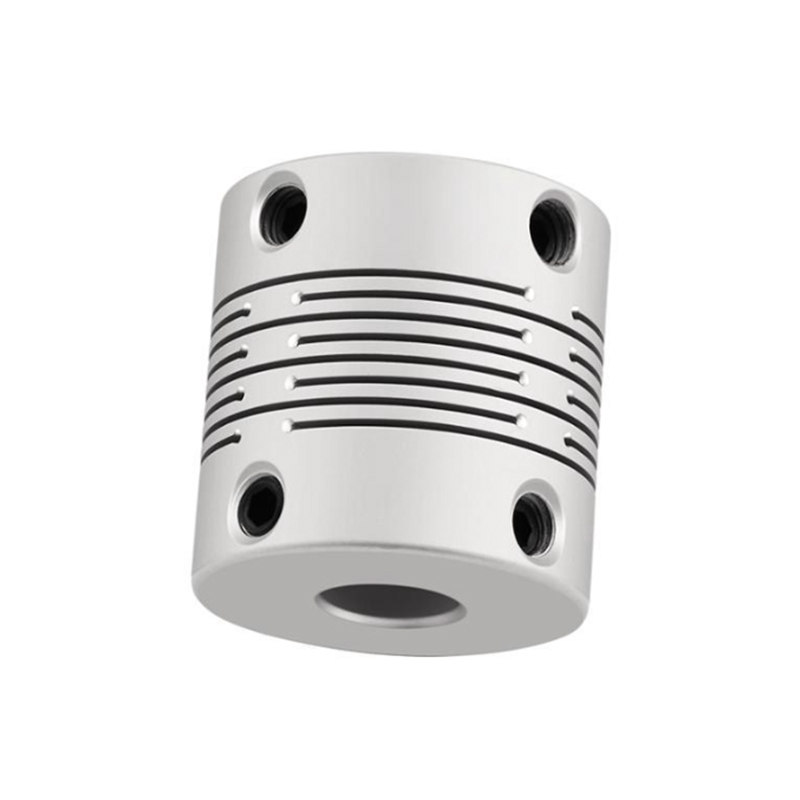

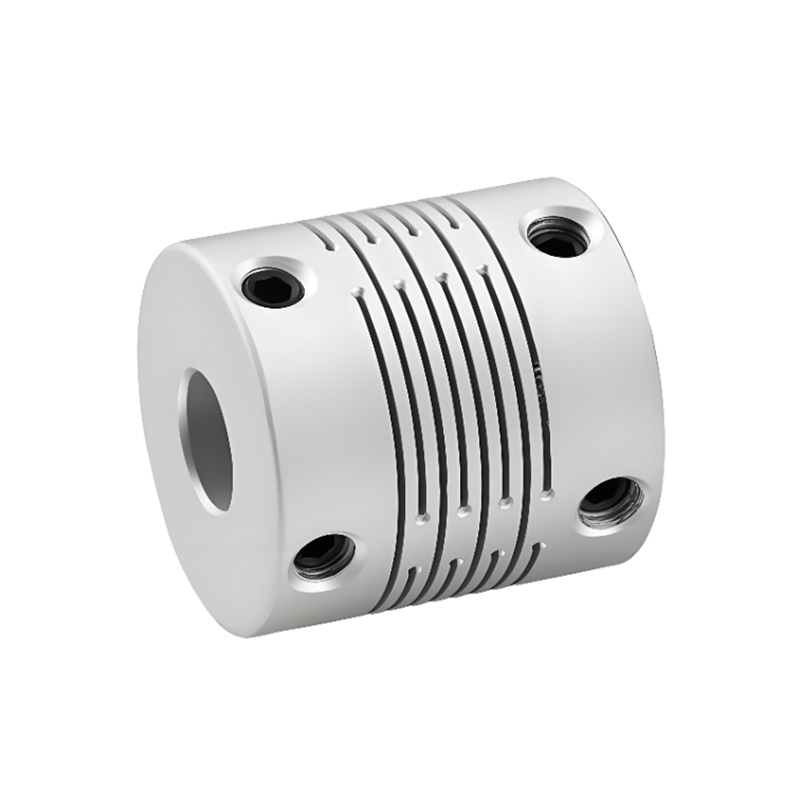

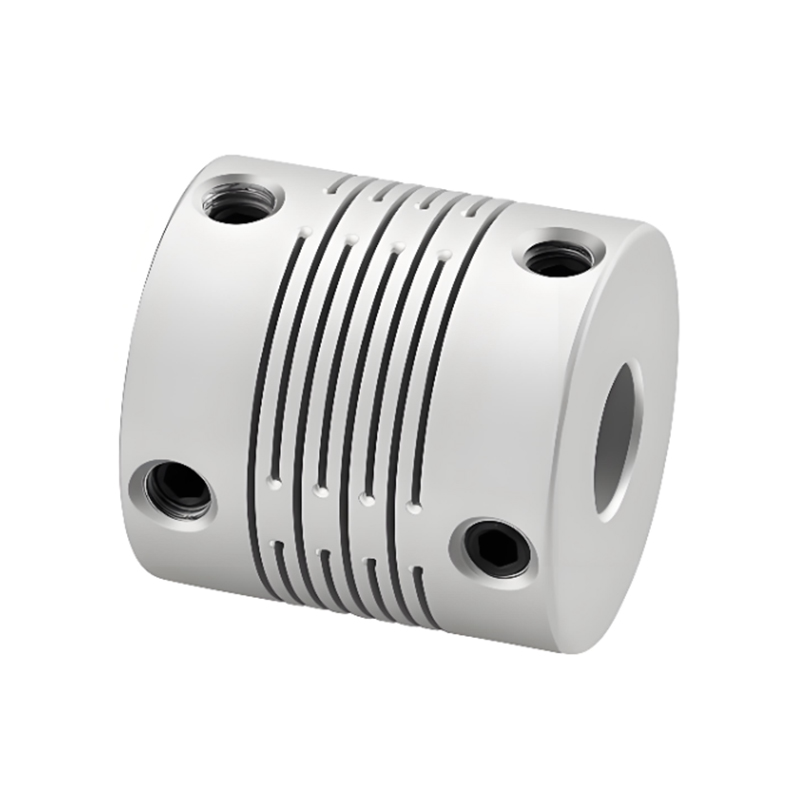

Parafuso de posicionamento do acoplamento do eixo do feixe paralelo de liga de alumínio de alta rigidez RSK-CPP

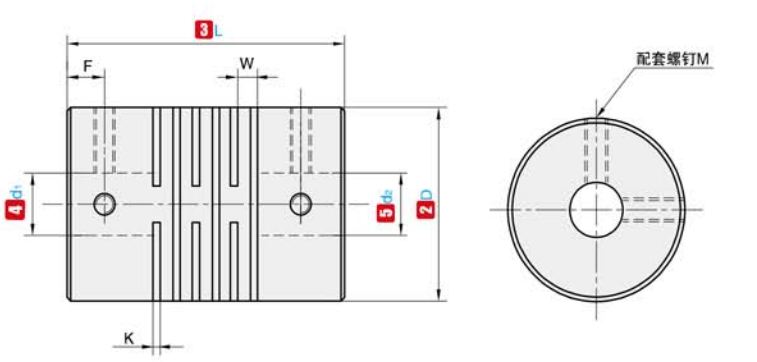

Nome de código

D

L

Diâmetro interno padrão (mm)

K

W

F

M

RSK-CPP

16

17.5

3  4  5  6

0.55

1.18

3.0

M3

19

20

3  4  5  6  6,35  7  8

0.55

1.18

2.3

M3

24

25

4  5  6  6,35   7  8  9         10

0.55

1.49

4.25

M4

29

30

5  6  6,35  7  8  9  9,525  10  11  12

0.55

1.81

5.1

M5

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.0

M5

Nome de código

D

L

Torque nominal (N.m)

Permitir polarização (mm)

Permitir inclinação (∠°)

Permitir desvio axial (mm)

Permitir RPM

Rigidez torcional estática (N.m/rad)

Momento de inércia (Nm)

Peso (g)

RSK-CPP

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8x10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2x10 ^-7

10

24

25

2.2

0.05

0.5

±0,10

16000

790

2,0x10 ^-6

22

29

30

3

0.05

0.5

±0,10

13000

1400

5,2x10 ^-6

40

34

35

4.5

0.05

0.5

±0,10

11000

2200

1,1x10 ^-5

64

Nota: O torque inercial e os parâmetros técnicos acima são medidos pelo padrão de abertura máxima. O valor máximo do torque nominal está relacionado à durabilidade do próprio acoplamento. Quanto maior o diâmetro externo, maior a força, e quanto menor o diâmetro externo, maior a velocidade permitida.
