Acoplamentos de corrente RSK-KC para transmissão de energia, instalação fácil, requisitos de alinhamento mais baixos

Contate-nos

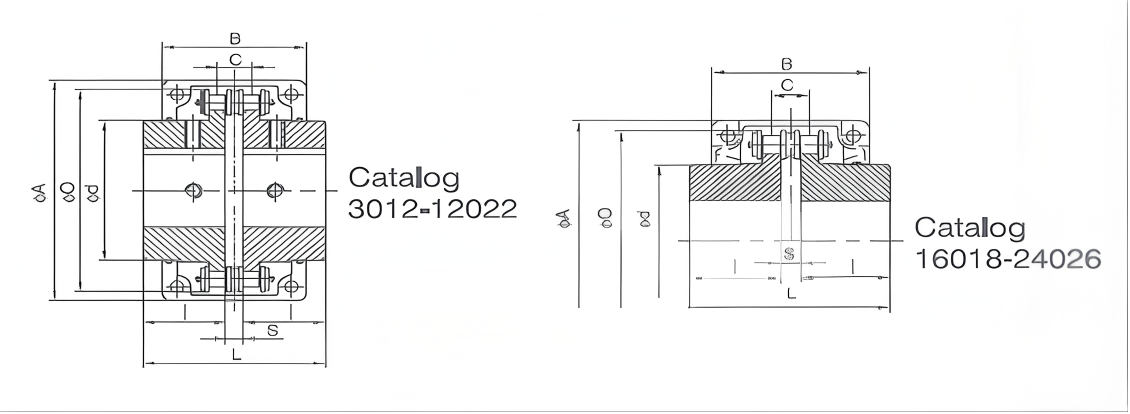

Especificação

Estrutura Simples, Baixo Custo

Fácil instalação, menores requisitos de alinhamento

Forte capacidade de carga

Permite deslocamento axial relativamente grande

Manutenção Simples (para projetos abertos)

Desmontagem Fácil

P/N

Aplicável

Faixa de

Eixo

Piloto

Máx.

Angular

(Grau)

Parafuso

Máx.

Torque(Nm)

Máx.

Revolução (rpm)

Momento

Da Inércia

(kg.cm²)

Necessário

Quantidade de

Graxa (kg)

Peso G(kg)

KC-3012

KC-4012

KC-4014

KC-4016

KC-5014

12-16

12-22

12-28

14-32

15-35

101

64.8

79.4

87.4

99.7

29,8

36.0

40.0

45.0

5.2

7.4

9.7

10.2

14.4

18.1

1°

190

249

329

419

620

5000

4800

3600

3.7

5.5

9.7

14.4

28.0

0.10

0.13

0.17

0.22

0.4

0.8

1.1

1.4

2.2

KC-5016

KC-5018

KC-6018

KC-6020

KC-6022

16-40

16-45

20-56

20-60

20-71

111

122

142

158

168

110

106

127

139

151

99.7

99,7

123.5

45.0

45,0

56.0

9.7

11.5

105

117

18.1

22,8

22.8

M10

791

979

1810

2210

2610

3600

3000

2500

37.0

56.3

137.3

210.2

295.0

0.26

0.36

0.50

0.60

0.70

2.7

3.8

6.2

7.8

10.4

KC-8018

KC-8020

KC-8022

KC-10020

KC-12018

20-80

20-90

20-100

25-110

35-125

190

210

226

281

307

110

121

140

160

170

169

185

202

233

256

141.2

145.2

157.2

178.8

202.7

63.0

65.0

71.0

80.0

90.0

15.2

18.8

22.7

129

137

153

181

29.3

35.8

45.4

M12

3920

4800

5640

8400

12700

2000

1800

1500

520.0

812.4

1110.0

2440.0

3940.0

0.90

1.10

1.20

1.80

3,20

12.7

16.0

20.2

33.0

47.0

KC-12022

KC-16018

KC-16022

KC-20018

KC-20022

35-140

63-160

80-200

82-205

100-255

357

375

440

465

545

210

228

279

289

363

304

340

405

425

506

222.7

254.1

310.1

437.5

477.5

100.0

112.0

140.0

200.0

220.0

22.7

30.1

37.5

181

240

245

285

300

45.4

58.5

71.6

M12

M16

M20

18300

26400

38100

54100

77800

1250

1100

1000

800

600

7810.0

14530.0

32220.0

50980.0

111100.0

4.40

7.20

9,90

11.80

15.80

72.0

108.0

187.0

286.0

440.0

KC-24022

KC-24026

120-310

150-360

110

140

650

745

448

526

607

704

650.0

700.0

302.5

327.5

340

350

87.8

M20

137000

186000

600

500

310000.0

598500.0

21.90

28.10

869.0

1260.0

Descrever

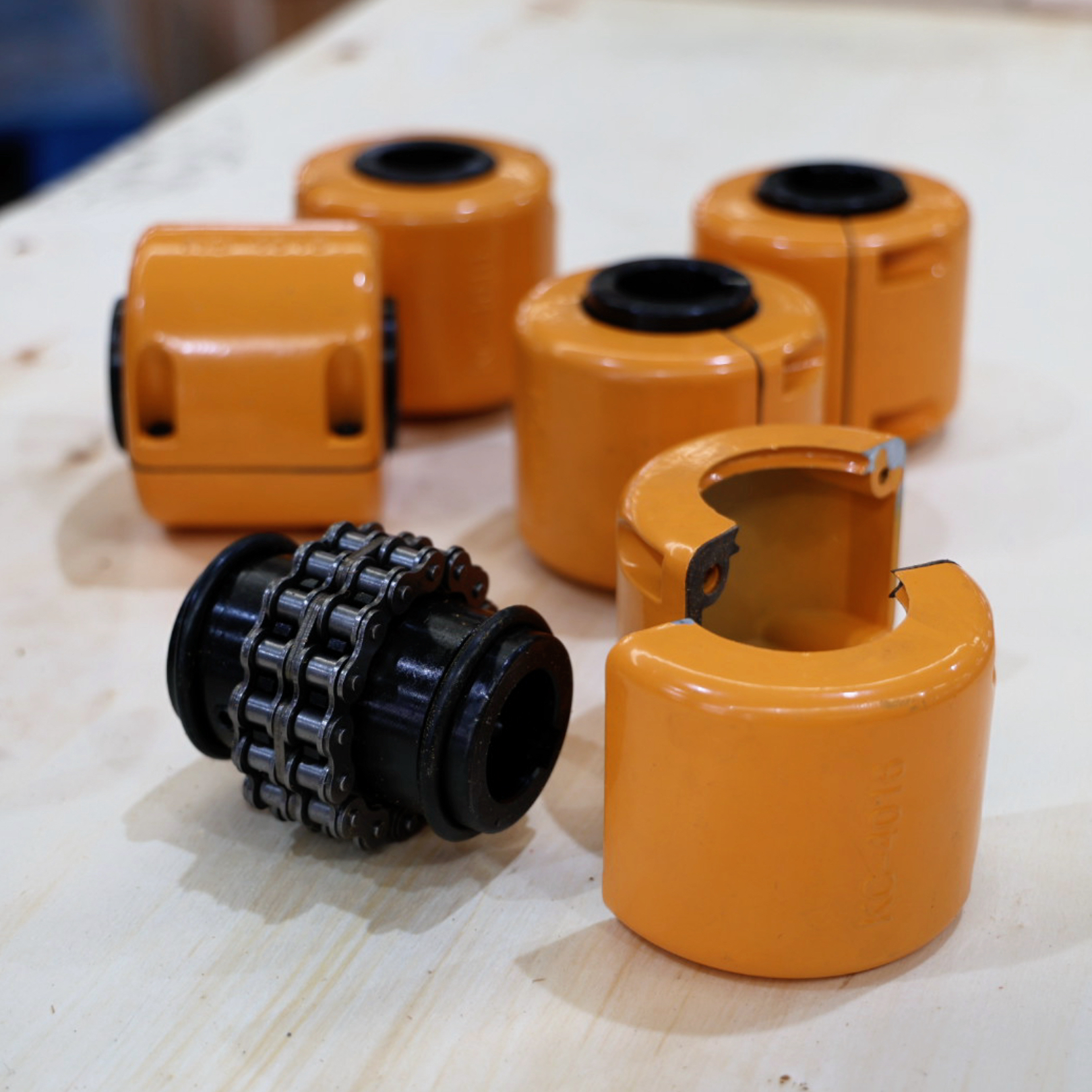

O acoplamento de corrente KC, totalmente conhecido como "acoplamento de corrente de rolo", é um elemento mecânico que transmite energia através do engrenamento de correntes de rolos de fio duplo ou multifilar com dois meios-acoplamentos do tipo roda dentada com o mesmo número de dentes.

Seu princípio fundamental baseia-se na “flexibilidade” da corrente para compensar o deslocamento relativo entre dois eixos, enquanto utiliza o engrenamento entre os dentes da roda dentada e os rolos da corrente para transmitir torque. Pertence à categoria de acoplamentos flexíveis sem elementos elásticos. Sua capacidade de compensação decorre principalmente da folga dentro das dobradiças da corrente e da flexibilidade inerente da corrente.

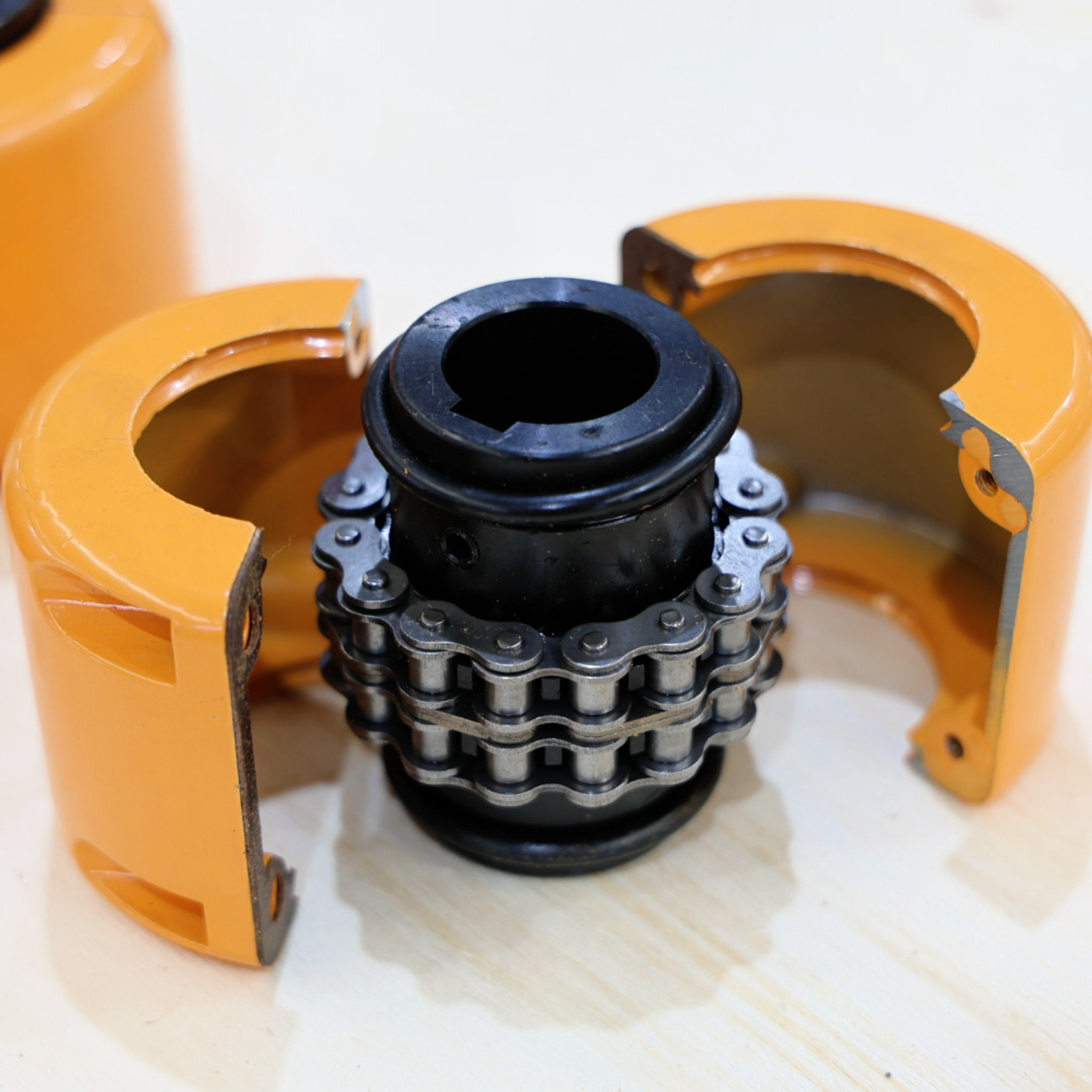

Um acoplamento de corrente KC padrão consiste principalmente nos seguintes componentes:

Dois semi-acoplamentos tipo roda dentada: formato idêntico ao das rodas dentadas, normalmente feitos de liga de aço de alta qualidade e conectados aos eixos acionador e acionado por meio de chavetas, buchas cônicas, etc.

Corrente de rolos de fio duplo (ou fio múltiplo): Serve como elemento flexível intermediário, enrolado e engrenado com ambos os meios-acoplamentos.

Proteção (Invólucro): Geralmente feita de duas tampas metálicas bipartidas (aço ou alumínio) fixadas com parafusos. Suas funções principais são:

Proteção de segurança: Evita que a corrente giratória de alta velocidade voe e cause acidentes em caso de quebra.

Reservatório de lubrificante: Pode ser preenchido com graxa para fornecer lubrificação contínua e prevenção de ferrugem para a corrente.

Proteção contra poeira e contaminantes: protege a corrente contra poeira externa, umidade e detritos.

Características principais

Estrutura Simples, Baixo Custo:

Poucos componentes, processos de fabricação maduros (rodas dentadas e correntes são peças padrão). É um dos tipos de acoplamento com maior relação custo-desempenho.

Fácil instalação, requisitos de alinhamento mais baixos:

Devido à sua folga e flexibilidade inerentes, possui boa adaptabilidade a erros de instalação axiais, radiais e angulares (desalinhamento combinado) entre eixos. A instalação e o alinhamento são mais rápidos e fáceis em comparação com acoplamentos de engrenagem ou disco.

Forte capacidade de carga:

O design da corrente multifilamentos pode transmitir um torque considerável, tornando-a adequada para aplicações de acionamento de média potência e carga média.

Permite deslocamento axial relativamente grande:

A corrente pode deslizar axialmente ao longo dos dentes da roda dentada, permitindo a compensação de flutuação axial significativa causada pela expansão térmica ou folgas do rolamento.

Manutenção Simples (para projetos abertos):

Os primeiros acoplamentos de corrente do tipo aberto, sem proteções, permitiam a observação direta do desgaste e fácil lubrificação. Os projetos modernos protegidos também exigem apenas a abertura periódica da carcaça para inspeção e relubrificação.

Desmontagem fácil:

Não requer movimento axial das máquinas conectadas. A simples remoção dos parafusos de proteção e do elo de ligação da corrente (se utilizado) permite que a corrente seja retirada, permitindo o desengate.

Campos primários de aplicação

Os acoplamentos de corrente KC são adequados para aplicações econômicas com velocidades médias a baixas, cargas médias, que exigem alguma compensação de desalinhamento e onde a alta precisão da transmissão não é crítica

como:

Máquinas Agrícolas: Transmissões para colheitadeiras, tratores, etc.

Equipamento de transporte: Acionamentos para transportadores de correia, transportadores de corrente.

Equipamentos Industriais Gerais: Ventiladores, bombas, misturadores, tambores.

Máquinas de Construção: Pequenas centrais de mistura, equipamentos de elevação.

Algumas máquinas industriais leves sensíveis ao custo.
