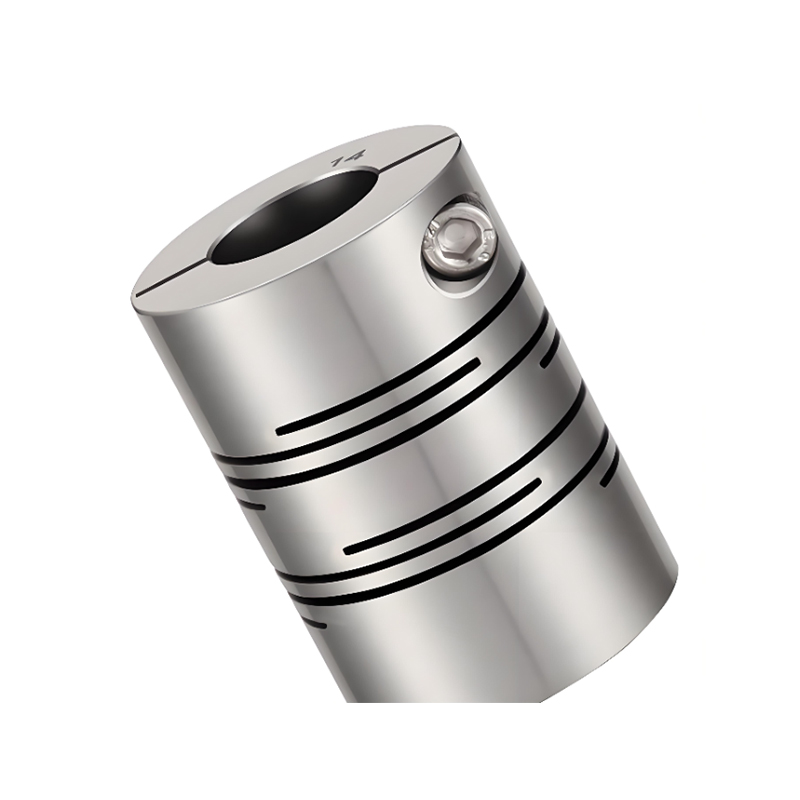

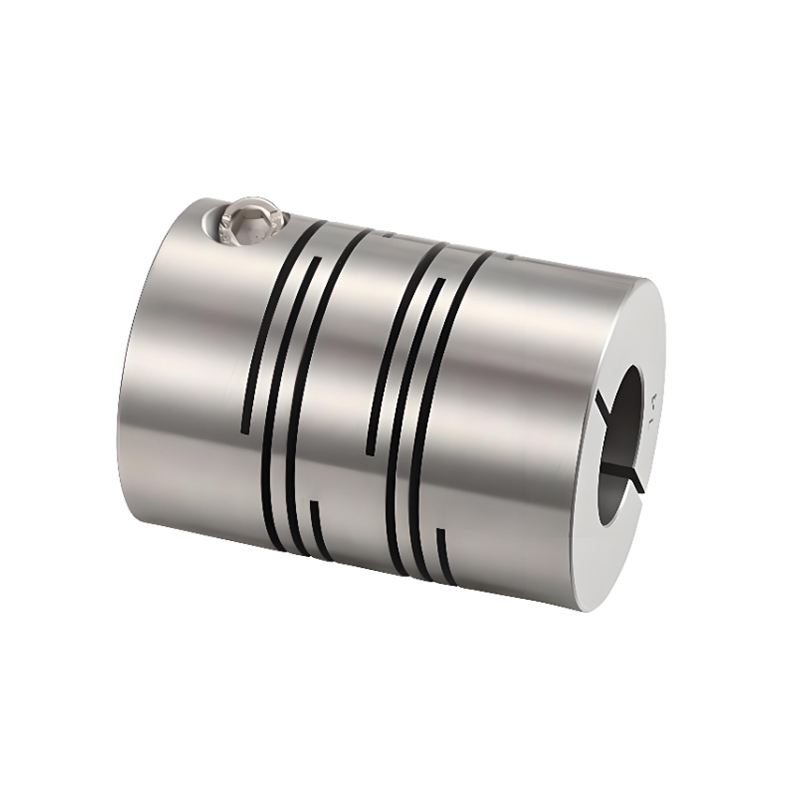

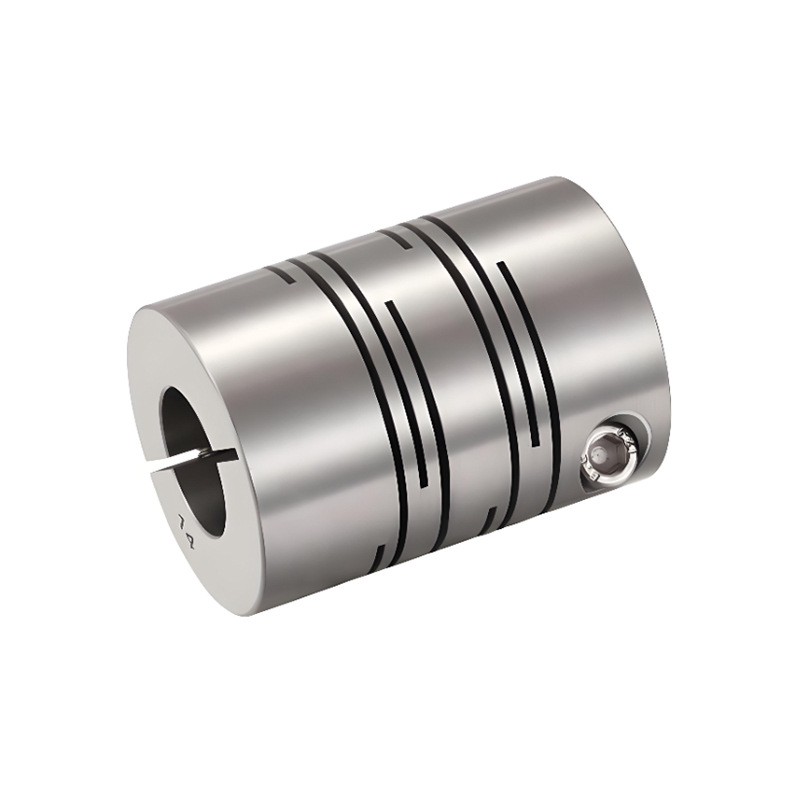

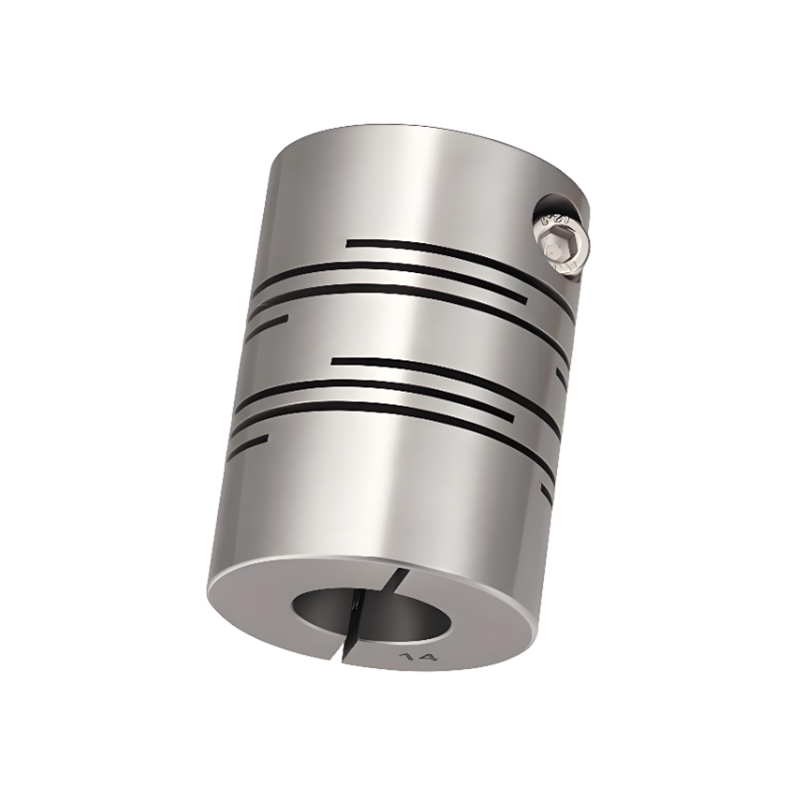

Tipo de braçadeira de acoplamento de eixo de linha paralela de aço inoxidável de alta resistência RSK-CPPCG

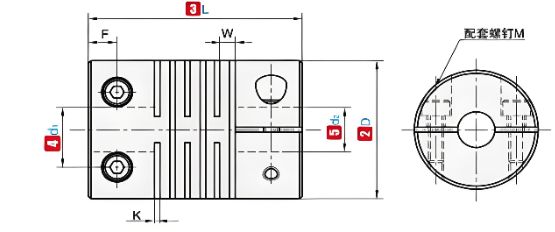

Nome de código

D

L

Diâmetro interno padrão (mm)

K

W

F

M

Aperto de torque (N.m)

RSK-CPPCG

16

17.4

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

Nota: Os furos internos em ambas as extremidades do acoplamento podem ser combinados livremente com os diâmetros internos mínimo e máximo. Os tamanhos de diâmetro interno marcados na tabela são apenas para referência. O diâmetro do furo exigido pelo cliente também é apenas para referência. Para saber o diâmetro do furo exigido pelo cliente, entre em contato conosco.

Nome de código

D

L

Torque nominal (N.m)

Permitir polarização (mm)

Permitir inclinação (∠°)

Permitir desvio axial (mm)

Permitir RPM

Rigidez torcional estática (N.m/rad)

Momento de inércia (Nm)

Peso (g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0,10

8000

200

2,8x10 ^-5

21

19

20

4

0.05

0.5

±0,10

8000

270

6,2x10 ^-5

33

24

25

6

0.05

0.5

±0,10

6200

790

2,0x10 ^-5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5,2x10 ^-5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1,1x10 ^-4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2,3x10 ^-4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4,3x10 ^-4

358

Nota: O torque inercial e os parâmetros técnicos acima são medidos pelo padrão de abertura máxima. O valor máximo do torque nominal está relacionado à durabilidade do próprio acoplamento. Quanto maior o diâmetro externo, maior a força, e quanto menor o diâmetro externo, maior a velocidade permitida.
