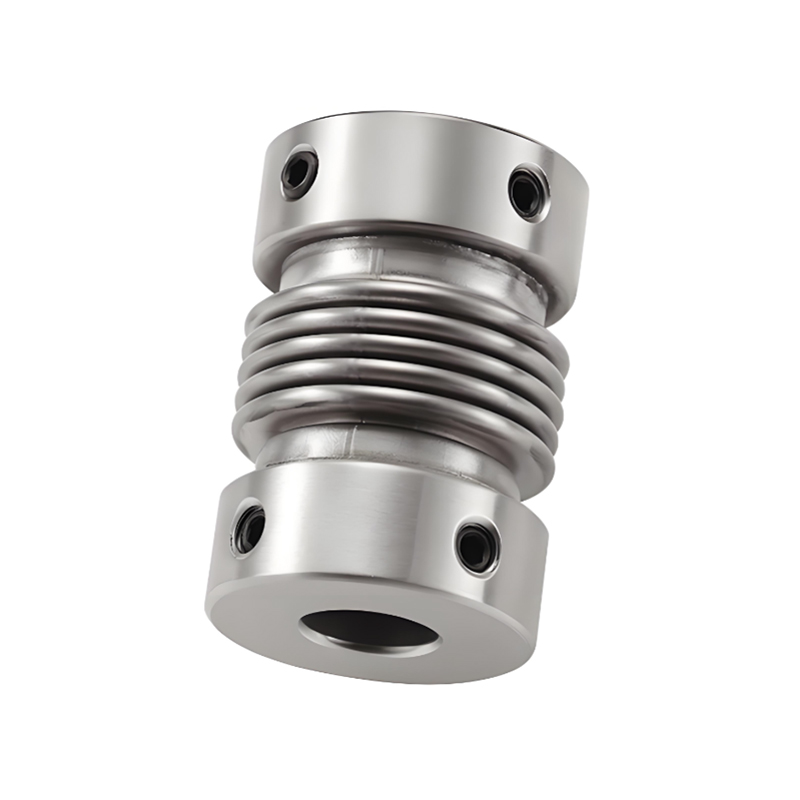

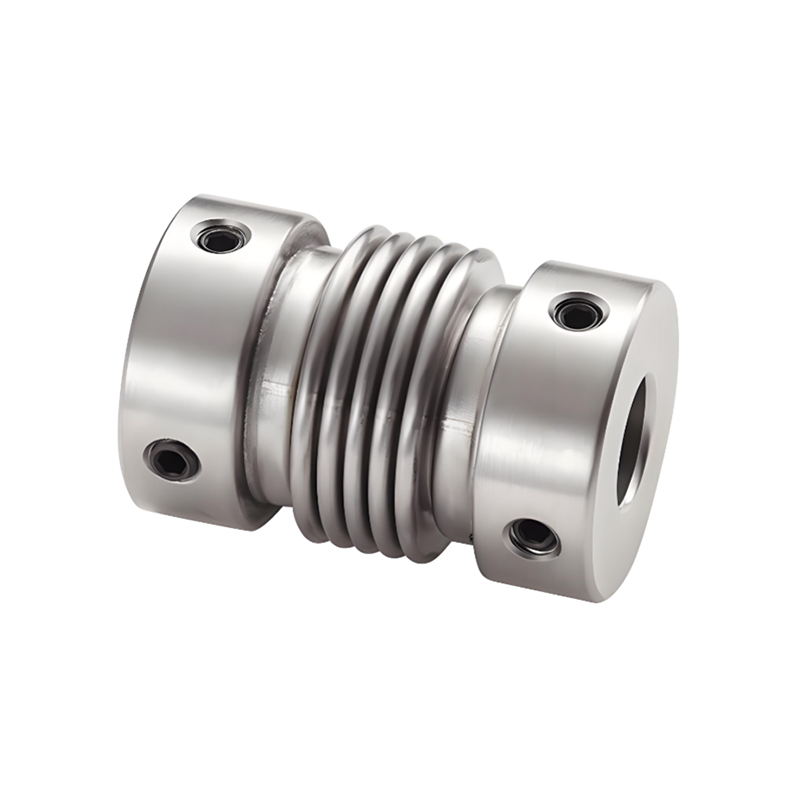

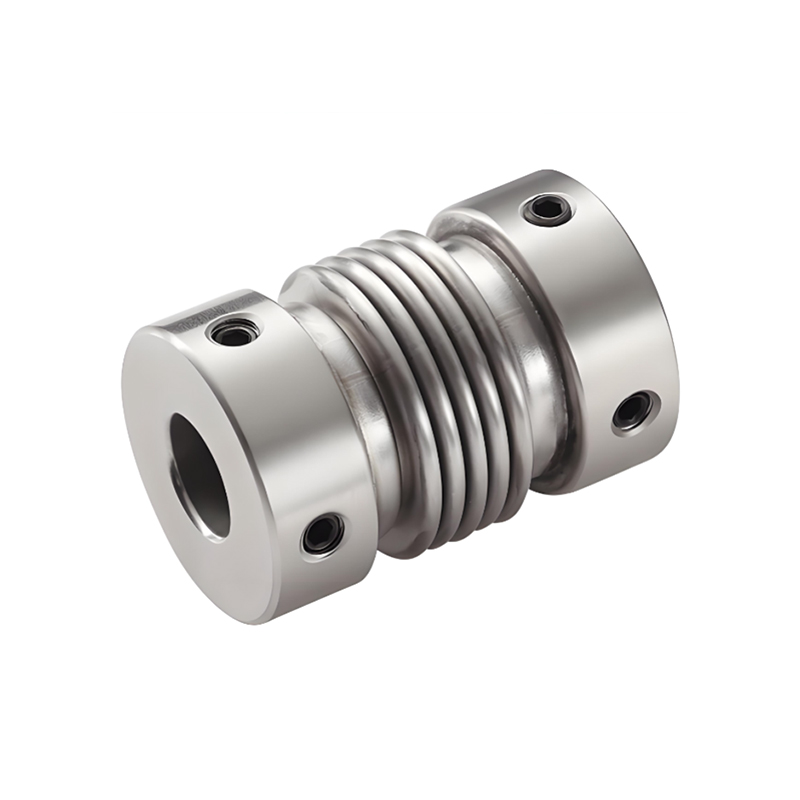

Acoplamentos de fole de aço inoxidável de boa resistência à corrosão de RSK-CPRG que posicionam o parafuso

Contate-nos

Especificação

>O todo é feito de aço inoxidável, com excelente resistência à corrosão

> Soldagem a laser entre o fole e a luva do eixo, folga de rotação zero, adequada para avanço e ré

>A estrutura do fole compensa desvios radiais, angulares e axiais de forma mais eficaz

>Método de aperto do parafuso de posicionamento

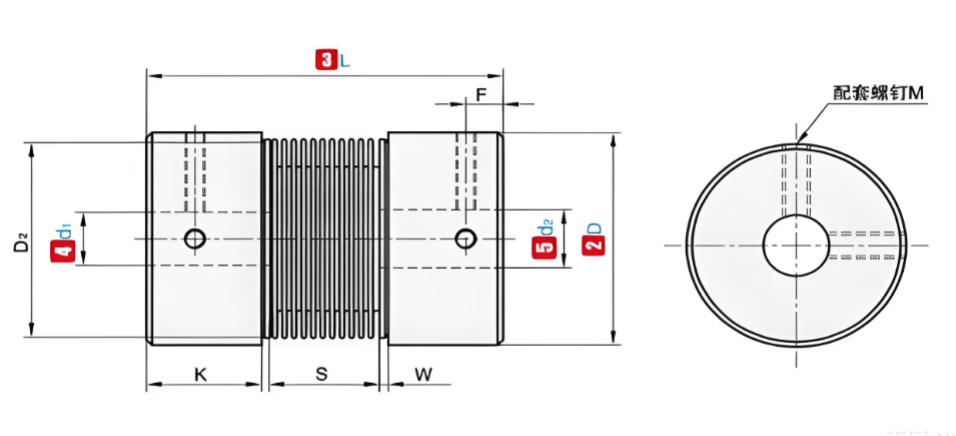

P/N	ΦD	L	Diâmetro interno padrão (mm)	K	W	S	D₂	F	M	Aperto de torque (N.m)
RSK-CPRG	16	27	4-5-6-6,35-7-8	7.5	2	8	13.5	3	M3	1.2
	20	32	5-6-6,35-7-8-9-9,525-10	7.2	2.8	12	18	3.5	M3	1.2
	22.5	34	5-6-6,35-7-8-9-9,525-10	8.05	2.8	12.3	20.2	3.6	M4	2.5
	25	37	6-6,35-7-8-9-9,525-10	9.5	3	12	20.2	4.5	M4	2.5
	32	42	8-9-9.525-10-11-12-12,7-14-15	8	4	18	27.2	4.5	M5	5
Nota: Os furos internos em ambas as extremidades do acoplamento podem ser combinados livremente com os diâmetros internos mínimo e máximo. Os tamanhos de diâmetro interno marcados na tabela são apenas para referência. O diâmetro do furo exigido pelo cliente também é apenas para referência. Para saber o diâmetro do furo exigido pelo cliente, entre em contato conosco.

P/N	ΦD	L	Torque nominal (N.m)	Permitir polarização (mm)	Permitir inclinação (∠°)	Permitir desvio axial (mm)	Permitir RPM	Rigidez torcional estática (N.m/rad)	Momento de inércia (Nm)	Peso (g)
RSK-CPRG	16	27	1.2	0.1	2	0.3 -0,1	16000	150	7,9X10⁻⁷	22
	20	32	2.2	0.1	2	0.3 -0,1	13000	220	2,0X10⁻⁶	36
	22.5	34	2.7	0.15	2	0.3 -0,1	12000	300	6,2X10⁻⁶	54
	25	37	3	0.15	2	0.5 -1,3	11000	330	6,7X10⁻⁶	73
	32	42	3.7	0.2	2	0.5 -1,3	10000	490	2,0X10⁻⁵	128
Nota: O torque inercial e os parâmetros técnicos acima são medidos pelo padrão de abertura máxima. O valor máximo do torque nominal está relacionado à durabilidade do próprio acoplamento. Quanto maior o diâmetro externo, maior a força, e quanto menor o diâmetro externo, maior a velocidade permitida.

Descrever

O acoplamento é composto principalmente por dois cubos de aço inoxidável de alta resistência e um fole de aço inoxidável de paredes finas no meio. A estrutura exclusiva do fole pode não apenas compensar efetivamente os desvios radiais, angulares e axiais entre os dois eixos, garantindo uma transmissão de energia suave e precisa quando há erro de instalação ou deslocamento do eixo durante a operação do equipamento, mas também absorver vibrações, reduzir o ruído de operação do equipamento e prolongar a vida útil geral.

Em termos de material, o aço inoxidável de alta qualidade é selecionado para dar ao acoplamento excelentes propriedades resistentes ao óleo e à corrosão, sem medo de todos os tipos de erosão por óleo e meios químicos, e é adequado para processamento de alimentos, indústria química, farmacêutica e outras indústrias com requisitos extremamente elevados de higiene e resistência à corrosão. O design especial de vedação bloqueia ainda mais a entrada de impurezas externas e garante a operação estável da estrutura interna de precisão.

Possui as características de ausência de folga e alta sensibilidade, pode transmitir torque com precisão, forte rigidez torcional, características consistentes de rotação no sentido horário e anti-horário, alta precisão de transmissão e pode atender aos requisitos de operação de equipamentos de alta precisão. Existem vários métodos de instalação, incluindo tipo de fixação com parafuso superior, tipo de fixação com braçadeira e tipo de fixação com luva de expansão, que são convenientes para os usuários escolherem com flexibilidade de acordo com as condições reais de trabalho, e a instalação é simples e rápida. O recurso livre de manutenção reduz bastante os custos de operação e manutenção do equipamento e melhora a eficiência da produção. Quer se trate de uma máquina-ferramenta CNC de alta precisão ou de uma linha de produção automatizada com requisitos de estabilidade extremamente elevados, este acoplamento pode demonstrar excelente desempenho e fornecer uma garantia sólida para o funcionamento estável do equipamento.
