Instruções de instalação dos acoplamentos de grade RSK

O desempenho do acoplamento depende muito de como você instala e mantém. Os acoplamentos Grid são projetados para operar na posição horizontal ou vertical sem modificação.

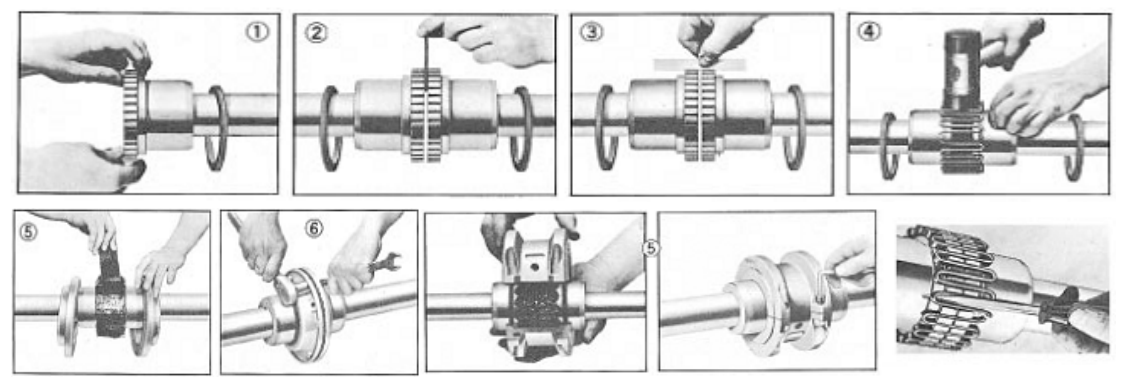

1.Montar vedações e cubos
Limpe todas as peças metálicas usando solvente não inflamável e verifique se há rebarbas nos cubos, eixos e chavetas. Cubra levemente as vedações com graxa e coloque-as nos eixos antes de montar os cubos. Monte os cubos em seus respectivos eixos de forma que a face do cubo fique nivelada com a extremidade de seus eixos, salvo indicação em contrário. Aperte os parafusos quando fornecidos.

2. Gap e alinhamento angular

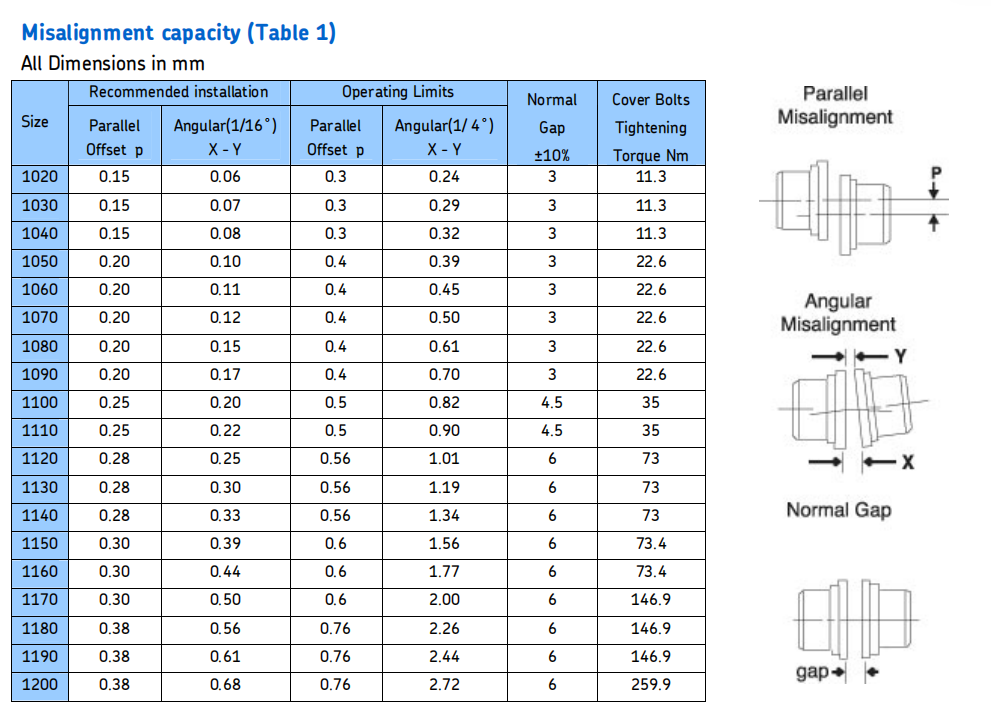

Usando uma barra espaçadora de espessura igual à folga especificada na Tabela 1. Insira a barra conforme mostrado na fig. na mesma profundidade em intervalos de 90° e meça a folga entre a barra e a face do cubo com apalpadores. A diferença nas medidas mínimas e máximas não deve exceder os limites angulares especificados na Tabela 1

3. Alinhamento de deslocamento
Alinhe de forma que uma régua fique apoiada diretamente (ou dentro dos limites especificados na Tabela 2) em ambos os cubos e também em intervalos de 90°. A folga não deve exceder os limites de instalação de deslocamento paralelo especificados na Tabela 1. Aperte todos os parafusos de fundação e repita as etapas 2 e 3. Realinhe o acoplamento, se necessário.

4. Inserir grade
Preencha as folgas e ranhuras com lubrificante especificado antes de inserir a grade. Fixe a Grade na mesma direção; isso garantirá o contato correto da grade com o pino não giratório nas metades da tampa. Espalhe levemente a grade para passar sobre os dentes do acoplamento e assente com um martelo macio.

5. Embale com graxa e monte as tampas
Preencha os espaços entre e ao redor da grade com o máximo de lubrificante possível e limpe o excesso rente à parte superior da grade. Posicione as vedações nos cubos para alinhá-las com as ranhuras na tampa. Posicione as juntas no flange da metade inferior da tampa e monte as tampas de modo que as marcas de correspondência fiquem do mesmo lado. Empurre as juntas até que encostem nas vedações e prenda as metades da tampa com fixadores, aperte com o torque especificado na Tabela. Certifique-se de que as juntas permaneçam na posição durante o aperto dos fixadores.
